Камуфляж и обозначения

Самолеты самой первой модификации «Митчелла», В-25, не окрашивались, а сохраняли натуральный цвет полированного металла. Они несли принятые тогда в США национальные эмблемы — белые звезды с красной серединой в синем круге. На рулях направления наносилась вертикальная синяя полоса (у шарниров) и за ней перемежающиеся горизонтальные полосы — семь красных и шесть белых. Снизу по крыльям шла черная надпись «US ARMY». Между верхним остеклением кабины бомбардира и козырьком пилотской металл покрывался оливковой краской (Olive Drab 41). Ею же красили верхние четверти капотов моторов, обращенные к фюзеляжу. В плоскости винтов по борту шли узкие красные полоски.

Начиная с модификации В-25А на бомбардировщиках ввели камуфляжную окраску. Верхние и боковые поверхности покрывали оливковой эмалью, а нижние — нейтрально-серой (Neutral Grey 43). Она была именно нейтральной, не имея ни холодно-синего, ни тепло-желтоватого оттенка. Линия раздела между цветами выполнялась прямой и немного размытой, поскольку краску наносили распылителями. Национальные обозначения сохранялись в прежнем виде.

Полосы на хвостовом оперении отменили в августе 1940 г. С февраля 1941 г. расположение опознавательных знаков сделали асимметричным. Их стали наносить только на левое крыло сверху и правое снизу. Зато появились знаки на фюзеляже, такие же крупные, как на крыльях, с обеих сторон.

В строевых частях на килевых шайбах писали номер группы черными буквами и цифрами. Этот же номер повторялся в носовой части самолета, но знаками меньшего размера. Самолеты входящих в группу эскадрилий выделялись цветом передней части капотов моторов — белым, синим, желтым. На носовой части машины размещалась эмблема части.

После вступления США во Вторую мировую войну эмблемы частей закрасили, так же как и их номера на оперении. В декабре 1941 г. отменили надпись «US ARMY». Зато в апреле 1942 г. ввели индивидуальные номера самолетов. Этот номер давался при заказе машины у фирмы-изготовителя и не менялся вплоть до списания бомбардировщика. Его наносили желтыми цифрами по вертикальному оперению с обеих сторон. Начертание цифр номера немного зависело от того, на каком заводе собрали самолет. Например, пятерку в Канзас-Сити писали несколько иначе, чем в Инглвуде. На В-25 и В-25А эти обозначения нанесли «задним числом».

С 1 июня 1942 г. официально ликвидировали красную середину внутри белой звезды опознавательных знаков. Двухцветные знаки впервые появились на В-25С.

На самолетах этой модификации, предназначенных для экспорта в Англию, нанесли поверх стандартного американского камуфляжа британские трехцветные круги и сине-красные «флажки» на вертикальном оперении по нормам Королевских ВВС. Но часть этих самолетов реквизировали для ВВС армии США. Английские опознавательные знаки при этом заменили американскими. Но у англичан на крыле знаки располагались симметрично, и американские звезды нарисовали поверх них, тоже с обеих сторон. «Флажки» на оперении оставили.

Для боевых действий в Северной Африке американские специалисты предложили камуфляж из «песчаной» (Sand 49) краски сверху и с боков и нейтрально-серой снизу. Первая из них выглядела розовато-кремовой. Такую окраску получили 50 В-25С, отправленных в Африку в августе 1942 г. Поскольку желтые номера на этом фоне выделялись плохо, то на многих самолетах цифры перекрасили в черный цвет.

В Северной Африке машины несли тактические номера на вертикальном оперении. Они представляли собой две цифры или цифру и букву больших размеров. Например, «8S». В качестве дополнительных опознавательных знаков на «Митчеллы» здесь же нанесли хвостовые «флажки» английского образца, а основные опознавательные знаки снабдили ярко-желтой обводкой.

Позднее, когда война перешла на территорию Италии, на уцелевших В-25С с таким камуфляжем частично перекрашивали верхние поверхности оливковой краской. Камуфляж становился пятнистым, причем каких-то определенных размеров и формы пятен не придерживались.

На всех остальных театрах боевых действий пользовались стандартной оливково-серой окраской. Однако линию раздела цветов стали выполнять волнистой. Форма «волн» никаким стандартом не задавалась. На самолетах из Канзас-Сити «волна» была более частой, чем на собранных в Инглвуде. На поздних сериях B-25D отказались от красной линии в плоскости винтов. На всех последующих модификациях она уже не наносилась.

С 29 июня 1943 г. американские опознавательные знаки стали размещать на белой полосе, длина которой вдвое превышала диаметр синего круга. Ширина полосы равнялась четверти его диаметра. Полоса и синий круг окантовывались тонкой красной линией. 17 сентября того же года красную обводку заменили темно-синей.

С весны 1944 г. на фронте появились некамуфлированные «Митчеллы». В условиях господства в воздухе от маскировки решили отказаться, за счет более гладкой поверхности выигрывая в скорости. К этой схеме перешли со 136-го B-25J. Все В-25Н, кроме самых первых, тоже не окрашивались. Впервые некрашеные машины использовали на фронте в Италии.

Номера на килевых шайбах при этом писались черной краской. Матовой черной или оливковой эмалью стали также покрывать сверху металл в носовой части машины и часть капотов моторов (верх со стороны фюзеляжа) — против бликов.

В ходе Второй мировой войны многие части и соединения ВВС армии США имели собственные обозначения в виде цветных полос, геометрических фигур или красочных эмблем. Все это порой сочеталось с причудливым индивидуальным оформлением самолетов, выполненным самими экипажами.

В 1947 г. еще сохранившиеся в эксплуатации «Митчеллы» получили модернизированные опознавательные знаки с продольной красной полоской, идущей по середине белой.

PBJ авиации морской пехоты несли специальный трехцветный камуфляж. Все горизонтальные поверхности, видимые сверху, красились в «морской синий» (Navy Blue, темно-синий) цвет. Все, что видно было снизу — покрывалось белой (White) краской. Борта окрашивались «переходной синей» (Intermediate Blue, серо-голубой). Все эти краски были матовые или полуматовые. Граница раздела цветов выполнялась волнистой и размытой. Цвет верхних поверхностей немного «забегал» под переднюю кромку крыла и горизонтального оперения. В отличие от машин ВВС армии морские самолеты номеров на килевых шайбах не несли. Опознавательные знаки по конфигурации, цвету и размещению соответствовали армейским бомбардировщикам.

С октября 1944 г. сочетание цветов изменили. На верхние поверхности стали наносить «темно-серую, цвета чайки» (Seagull Dark Grey, серо-синеватую) краску, а на боковые — «светло-серую, цвета чайки» (Seagull Light Grey), похожую на предыдущую, но более светлого тона. Снизу морские самолеты оставались белыми.

«Митчеллы», поставленные по ленд-лизу в Великобританию, сохраняли американский камуфляж. Обозначения же их соответствовали стандартам Королевских ВВС. Самолеты несли трехцветные (сине-бело-красные) круги с желтой окантовкой на фюзеляже и двухцветные (сине-красные) — на крыльях сверху. На вертикальном оперении (с внутренней и наружной сторон) находились сине-красные прямоугольники — «флажки». Трехбуквенный код обозначал эскадрилью и самолет в ней. Он наносился большими буквами красного цвета возле кокард на фюзеляже: двухбуквенный код эскадрильи с одной стороны и буква, заменявшая тактический номер, — с другой/ Иногда эта, последняя, буква переносилась на носовую часть самолета.

У оперения на фюзеляж черной краской наносился номер английских ВВС, состоявший из двух букв и трех цифр. Как аналогичные номера в США, он никогда не изменялся и никогда не давался дважды.

Английские машины, участвовавшие в поддержке высадки в Нормандии летом 1944 г., получили характерные широкие полосы вокруг хвостовой части фюзеляжа — три белых и две черных.

Бомбардировщики «Свободной Франции» также несли американский камуфляж в сочетании с национальной эмблематикой. Трехцветные круги (с порядком чередования цветов, обратным английскому) наносились на хвостовую часть фюзеляжа и крылья сверху. На рулях поворота изображались три вертикальных полосы: синяя, белая и красная, причем синяя всегда начиналась от шарнира руля. Иногда на килях рисовали вытянутый «лотарингский крест» — символ сторонников генерала Де Голля.

Китайские самолеты отличались эмблемами в виде двенадцатилучевой белой звезды на голубом фоне. Их наносили в шести позициях: по бортам фюзеляжа за крылом и на консолях сверху и снизу с обеих сторон. На рулях направления была бело-голубая «зебра».

В Советском Союзе первоначально также придерживались американской схемы окраски. Красные звезды наносили просто поверх белых и дополнительно рисовали звезду на левом крыле снизу и на правом — сверху. Индивидуальные номера на килевых шайбах сохранялись, поскольку именно на них ссылались во всех технических документах.

Когда В-25 у нас перешли на «ночной образ жизни», нижние поверхности перекрасили в черный цвет, закрасив и опознавательные знаки снизу на крыле. Линия раздела цветов иногда соответствовала первоначальной, иногда нет.

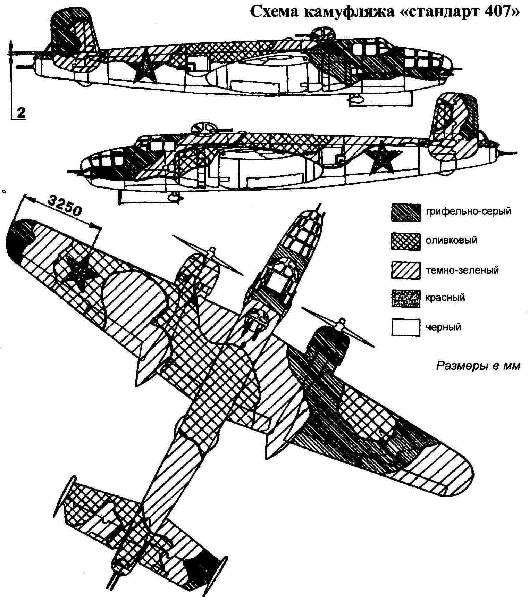

После того, как американцы отказались от камуфляжа, в СССР стали поставлять самолеты, окрашенные по специальному «стандарту 407». Он предусматривал нанесение на верхних и боковых поверхностях пятен трех красок — оливковой, зеленой и грифельно-серой, а весь низ покрывался матово-черной эмалью. Звезды соответствовали новому советскому образцу — с бело-красным кантом. На нижней стороне крыла они не наносились.

В частях иногда дополняли окраску звездами на килевых шайбах. На носовой части машин рисовали гвардейские знаки, изображения орденов, писали почетные наименования полков: «Смоленский», «Севастопольский», «Рославльский». Встречались дарственные надписи и индивидуальные эмблемы экипажей.

Бортовые пулеметы на самолетах модификаций D-30, D-35 и J часто снимали, а освободившееся место на борту закрашивали отечественной черной или зеленой краской. Последняя существенно отличалась по тону от американской.

Тактические номера в виде больших двузначных цифр писали либо на вертикальном оперении, либо в носовой части самолета на борту у пилотской кабины.
