Самолеты с изменяемой стреловидностью крыла

С ростом скоростей полета, что ставилось для боевых самолетов на первое место, росли трудности с обеспечением удовлетворительных взлетно-посадочных характеристик и дальности полета. Возникшая в начале 60-х годов потребность в многоцелевом многорежимном самолете привела к необходимости создать летательный аппарат, аэродинамические свойства которого удовлетворяли бы самым различным и противоречивым требованиям. Разрешение данных противоречий сулило использование крыла с изменяемой в полете стреловидностью (ИСК): при прямом крыле достигалась максимальная подъемная сила, при стреловидном – максимальная скорость.

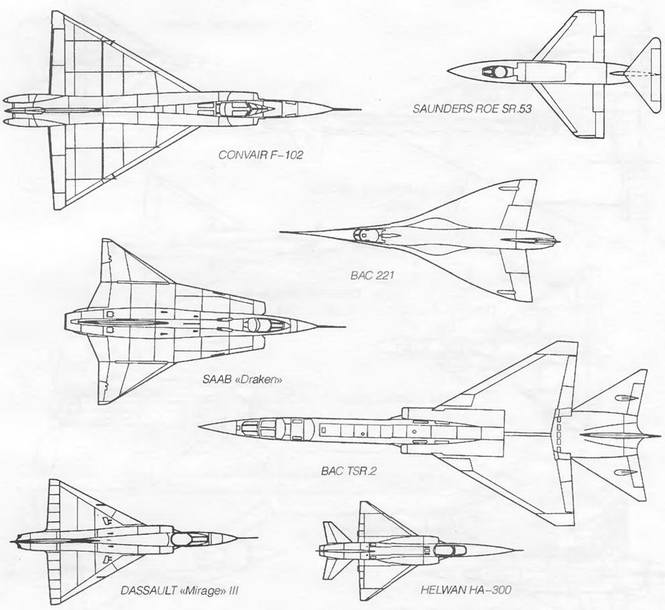

Формы треугольного крыла сверхзвуковых самолетов (продолжение)

В начале 60-х годов аэродинамика и технология продвинулись достаточно далеко, чтобы воплотить подобную идею в практическом плане. Многие КБ и самолетостроительные фирмы взялись за разработку самолетов с ИСК. Один за другим появлялись проекты истребителей, фронтовых и стратегических бомбардировщиков, пассажирских самолетов Самыми рьяными последователями концепции ИСК оказались авиаконструкторы Советского Союза К 70-м годам они создали почти всю гамму боевых самолетов с подвижным крылом истребитель МиГ-23 истребители- бомбардировщики Су-17 и МиГ-27, фронтовой бомбардировщик Су-24 и дальний Ту-22М У французов, немцев и англичан по отдельности ничего не вышло. Позже Великобритания, Германия и Италия в кооперации все же построили самолет с ИСК «Торнадо» В США появился истребитель F-111, а много позже стратегический бомбардировщик В-1 и палубный перехватчик F-14.

Поворот консолей сопряжен со значительным смещением аэродинамического фокуса, что затрудняет балансировку, ухудшает устойчивость и управляемость Для уменьшения смещения фокуса неповоротная часть – центроплан – выполняется в виде «наплыва» большой стреловидности. На американских самолетах с ИСК F-111 и F-14 перед крылом установлены дополнительные выдвижные поверхности, выполняющие роль ПГО на некоторых режимах полета.

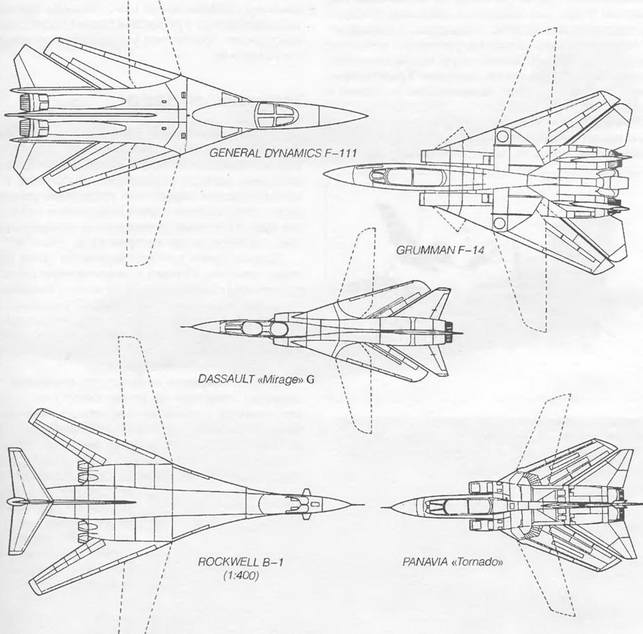

Формы центропланов и подвижных консолей крыла изменяемой геометрии

Установка на самолете крыла с изменяемой стреловидностью является эффективным, но сложным и компромиссным решением Получить некоторые аналогичные характеристики реально и на самолете с фиксированным крылом. Например, сократить взлетно-посадочные дистанции можно, оснастив крыло мощной механизацией. В то же время машина с высокомеханизированным крылом в маневренном скоростном бою будет иметь преимущества перед самолетом с ИСК: при увеличении стреловидности механизация задней части крыла последнего фиксируется, к тому же такой самолет тяжелее аналогичного с фиксированным крылом. Поэтому современные машины с ИСК – это ударные самолеты.
