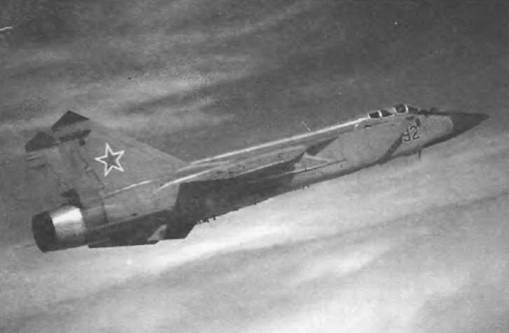

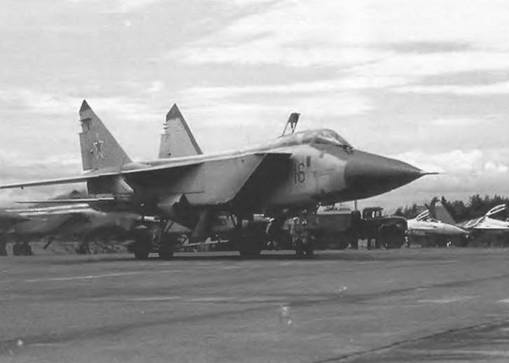

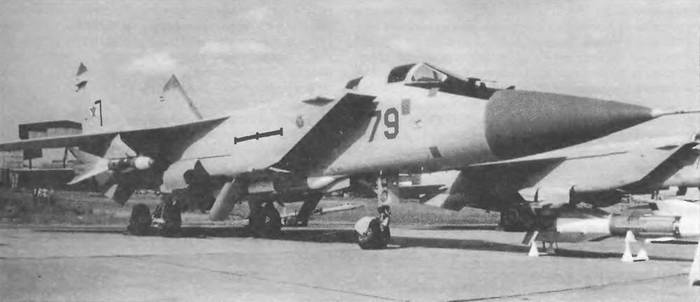

МиГ-31

МиГ-31 (код НАТО – «Foxhound») предназначен для борьбы со всеми классами аэродинамических целей (в том числе малоразмерными крылатыми ракетами, вертолетами и высотными скоростными самолетами класса SR-71) в любое время суток, в сложных погодных условиях, в сплошном и разрывном поле команд управления и наведения независимо от того, использует ли цель оборонительный маневр или электронное противодействие. Способен выполнять длительное патрулирование на значительном удалении от мест базирования.

Работа по программе глубокой модернизации самолета МиГ-25 началась в 1972 г. 16 сентября 1975 г. состоялся первый полет нового самолета МиГ-25МП (Е-155МП) Он предназначался для перехвата и уничтожения стратегических разведчиков SR-71 «Блэкбёрд», стратегических бомбардировщиков В-1В и крылатых ракет большого радиуса действия. Серийный выпуск МиГ-31 начался в 1978 г.

Построено 500 самолетов различных модификаций.

МиГ-31Б – истребитель-перехватчик с системой дозаправки в воздухе.

МиГ-31 М – усовершенствованный истребитель- перехватчик с новым бортовым оборудованием, двигателями и вооружением. Установлена более мощная РЛС, вооружение состоит из шести УР большой дальности Р-33 и высокоманевренных Р-77. Крыло имеет наплывы увеличенной площади, увеличены размеры гаргрота, изменено переднее остекление кабины пилота.

МиГ-31 А – одноместный опытный самолет с противоспутниковой ракетой.

МиГ-31 БМ – вариант с усовершенствованным БРЭО.

МиГ-31 БС – вариант с УР большой дальности Р-37.

МиГ-31 Д, МиГ-31 ДС – модернизированные варианты самолетов МиГ-31. Установлены двигатели ТРДДФ Д-30Ф6. Усовершенствовано БРЭО.

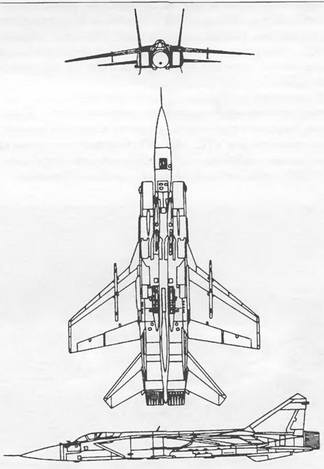

Базовый МиГ-31 – двухместный сверхзвуковой самолет с трапециевидным крылом умеренной стреловидности и стреловидным хвостовым оперением, выполненным по двухкилевои схеме, с дифференциально управляемым стабилизатором. Крыло трапециевидной формы, с углом стреловидности 41°. Его наплывы имеют стреловидность 70° и установлены для улучшения маневренности при больших углах атаки. Два киля вертикального оперения слегка развалены в стороны и несут на себе нагрузку в виде многочисленных антенн. Горизонтальное оперение цельноповоротное.

Планер МиГ-31 представляет собой цельнометаллический моноплан с боковыми воздухозаборниками. Он изготовлен из алюминиевых сплавов с рабочей температурой до 150 °С, а зоны высокого кинетического нагрева при больших сверхзвуковых скоростях выполнены из титана и нержавеющих сталей. Переднее остекление кабины летчика сделано сплошным, а для улучшения обзора при посадке наклон носовой части фюзеляжа увеличен на 7°.

Самолет оснащен двумя турбореактивными двигателями Д-30Ф-6 со взлетной тягой по 15500 кгс, со смешением потоков наружного и внутреннего контуров за турбиной, с форсажной камерой сгорания и регулируемым всережимным соплом створчатой конструкции.

Топливо на самолете размещается в семи фюзеляжных, четырех крыльевых и двух килевых баках. Предусмотрена установка под крылом двух подвесных топливных баков общей емкостью 5000 л. Все самолеты МиГ-31 последующих модификаций оснащены системой дозаправки в воздухе от самолетов-танкеров Ил-78 или Су-24Т.

Самолет оборудован тележечным шасси. Носовая стойка шасси двухколесная, с грязезащитными щитами. Основные стойки имеют конструкцию тележек, в которых колеса расположены тандемом и со смещением относительно продольной оси. Такое шасси значительно снижает давление на грунт, что позволяет эксплуатировать МиГ-31 с грунтовых и ледовых аэродромов. Створки ниш основных стоек используются в полете в качестве отклоняемых на угол 44° тормозных щитков общей площадью 1,39 м2 . Они могут быть выпущены даже на сверхзвуковых скоростях.

Для решения задач дальнего перехвата и обеспечения полуавтономных действий в радиолокационном поле самолет оснащен уникальной РЛС с фазированной решеткой и квазинепрерывным излучением, способной обнаруживать малоразмерные цели на фоне земли. МиГ-31 – практически единственный самолет, который может перехватывать и уничтожать крылатые ракеты, летящие на предельно малых высотах.

бортовое оборудование самолета обеспечивает применение ракетного вооружения с радиолокационными и инфракрасными ГСН. В его состав входит им- пульсно-доплеровская РЛС СБИ-16 «Заслон» с ФАР большой мощности (дальность обнаружения воздушной цели в передней полусфере 200-320 км, в задней полусфере 90-150 км, дальность захвата соответственно 120-250 и 70-120 км).

РЛС позволяет обнаруживать и поражать самолеты (в том числе и малозаметные), вертолеты и крылатые ракеты в верхней полусфере и на фоне земли, осуществлять одновременное сопровождение до десяти целей и наведение управляемых ракет на четыре цели (на МиГ-31 М установлена более мощная РЛС, которая может одновременно наводить УР на шесть различных целей).

Самолет оснащен также ИК-системой поиска и сопровождения целей. Теплопеленгатор (дальность обнаружения до 50 км) размещен в полуутопленном положении под носовой частью фюзеляжа на шарнирном подвесе (горизонтальный сектор обзора 60°, вертикальный +67; -13°), позволяющем выпускать его в полете в рабочее положение. Цифровой автоматический помехозащищенный комплекс дальнего радионаведения АКРЛДН обеспечивает взаимодействие с наземными пунктами управления системы ПВО.

Навигационное оборудование включает радионавигационные системы «Тропик» (соответствует системе «Лоран» с точностью определения координат 0,13- 1,3 км на расстоянии 2000 км) и «Маршрут» (соответствует системе «Омега» с точностью определения координат 1,8-3,6 км на дистанции 2000-10000 км). Возможно применение самолета на арктическом театре военный действий.

Наибольшая боевая эффективность применения МиГ-31 достигается групповыми действиями четырех самолетов, связанных между собой информационным взаимодействием через АСУ с автоматическим обменом информацией и целеуказанием в составе группы (цифровая система закрытой связи АНД-518 обеспечивает обмен радиолокационной информацией между самолетами на расстоянии до 200 км) Такой вариант боевого применения позволяет группе МиГ-31 из четырех самолетов контролировать воздушное пространство шириной до 1000 км. Возможность ведения информационного обмена обусловливает применение МиГ-31 для дальнего радиолокационного обнаружения, наведения на цель самолетов типа Су-27 и МиГ-29.

Сложное радиотехническое оборудование потребовало ввести в экипаж штурмана-оператора, главной задачей которого является контроль за воздушным пространством и разработка тактики перехвата групповых целей. В кабине оператора установлен крупноформатный индикатор тактической обстановки на ЭЛТ. Кабина летчика оборудована цветным ИЛС ППИ-70В, не имеющем к настоящему времени серииных зарубежных аналогов.

Вооружение самолета МиГ-31 включает четыре УР большой дальности Р-33 на полуутопленных узлах внешней подвески под фюзеляжем, две ракеты средней дальности Р-40 с тепловой или радиолокационной полуактивной системой наведения на подкрыльевых узлах подвески, до четырех ракет ближнего боя Р-60 (Р-60М) под крылом на сдвоенных узлах подвески, шестиствольную пушку ГШ-23-6 (калибр 23 мм, боекомплект 260 патронов, скорострельность 800 выстр./мин).

Вооружение МиГ-31 М(МиГ-31ДС) состоит из шести УР большой дальности Р-37 и четырех ракет средней дальности Р-77 на подкрыльевых узлах.

Истребитель МиГ-31 выпускается серийно. Поставлялся в Китай.

Экипаж, чел. 2

Скорость, км/ч:

максимальная на высоте 17000 м 3000

максимальная на высоте до 3 км 1500

крейсерская 2400

Практический потолок, м 20600

Дальность перегоночная, км 3300

Боевой радиус действия, км 720-2200 Масса, кг:

максимальная взлетная 46200

нормальная взлетная 41000

пустого самолета 21852

Максимальная боевая нагрузка, кг 3000

Длина разбега (при нормальной взлетной массе), м 1200

Длина пробега (при нормальной посадочной массе), м 800

Габариты самолета, м:

размах крыла 13,46

длина 22,69

высота 5,15

Двигатель: ТРДДФ Д-30Ф6, кгс 2 по 9270/15500
