МиГ-29

МиГ-29 (код НАТО – «Fulcrum») предназначен для уничтожения воздушных целей в пределах радиолокационного поля управления, а также для поражения наземных целей с применением неуправляемых средств поражения в условиях визуальной видимости.

В 70-х годах в ОКБ им А.И. Микояна началась разработка истребителя нового поколения В октябре 1977 г поднялся в воздух опытный образец, получивший название МиГ-29, а в 1982 г истребитель принят на вооружение Самолет разработан в следующих модификациях:

МиГ-29УБ – двухместный учебно-боевой самолет. Предназначен для обучения и тренировки летного состава пилотированию перехвату воздушных целей и боевым действиям по наземным целям в диапазоне высот и скоростей полета боевого самолета МиГ-29 Самолет может выполнять также отдельные боевые задачи самостоятельно и в составе группы самолетов МиГ-29.

МиГ-29УБ по конструкции, компоновке кабины обучаемого летчика, силовой установке и ее характеристикам, объему и методам решаемых прицельных и навигационных задач, летным характеристикам, эксплуатационной технологичности, средствам контроля и наземного обслуживания в основном соответствует боевому самолету МиГ-29 Основное его отличие от боевого самолета – наличие двухместной кабины в отсутствие РЛПК и УР Р-27.

В двухместной кабине, закрываемой одним общим фонарем, размещается обучаемый летчик (в передней) и летчик-инструктор (в задней). Из обеих кабин возможно управление самолетом и двигателем, а также пилотажно-навигационным оборудованием, вооружением, средствами связи и системами внутрикабинной сигнализации. В кабине летчика-инструктора имеется пульт имитации отказов системы автоматического управления, системы навигации и пульт для включения имитации работы радиолокационного прицельного комплекса при перехвате воздушных целей с имитацией ракет Р-27Р.

Вооружение учебно-боевого самолета МиГ-29УБ размещается на шести точках внешней подвески и включает УР класса «воздух-воздух» с тепловой ГСН Р-73, Р-60 (6 шт.); неуправляемое ракетное вооружение, состоящее из ракет С-24 (4 шт.); С-8, С-5 (до 4 блоков); авиабомбы массой до 500 кг, общей массой до 2000 кг; встроенную авиационную пушку калибра 30 мм с боекомплектом 50 патронов.

Учебно-боевой самолет МиГ-29УБ с оптико-электронным прицельно-навигационным комплексом, системой управляемого и неуправляемого вооружения способен осуществлять перехват неманеврирующих воздушных целей из задней полусферы, вести ближний маневренный воздушный бой, поражать площадные и малоразмерные наземные цели.

В целом по боевой эффективности учебно-боевой самолет МиГ-29УБ, имея примерно равные возможности с боевым самолетом МиГ-29 при действиях по наземным и воздушным целям, уступает ему на 30-35%.

МиГ-29К – палубный истребитель. Предназначен для авиационного прикрытия корабельных соединений при их действиях в любой точке Мирового океана.

Первый полет МиГ-29К состоялся 23 июля 1988 г. В ноябре 1989 г. совершена первая посадка на тяжелый авианесущий крейсер «Адмирал Флота Советского Союза Кузнецов».

Самолет является дальнейшим развитием фронтового истребителя МиГ-29. Передняя кромка наплыва острая стабилизатор увеличенной площади имеет уступ по передней кромке, конструкция планера выполнена в основном из алюминиево-литиевого сплава, значительно расширена доля композиционных материалов Для защиты двигателя от попадания посторонних предметов в канале воздухозаборника имеется убирающаяся решетка Кроме того, при взлете и посадке используется дополнительный воздухозаборник – перфорированная стенка в нише основного шасси. Консоли крыла складные, установлен тормозной гак.

Два двигателя РД-ЗЗК с цифровой системой управления обеспечивают тягу по 92,2 кН/9400 кгс на чрезвычайном режиме.

В состав оборудования входят импульсно-доплеровская РЛС «Жук» и оптико-локационная станция.

РЛС «Жук» имеет плоскую щелевую антенную решетку с электронным сканированием луча по углу места, что позволяет сопровождать до 10 целей на проходе, обнаруживать цели типа истребитель на дальности до 100 км и сопровождать цели на фоне земли, одновременно наводить до четырех УР класса «воздух-воздух», «замораживать» радиолокационное изображение местности, работать в режиме картографирования местности с синтезированной апертурой, а также в режимах ближнего воздушного боя. С помощью РЛС «Жук» можно определять координаты наземных целей, укрупнять масштаб выбранного изображения участка местности, измерять собственную скорость самолета для коррекции навигационной системы и введения поправки на ветер при применении неуправляемого оружия, обеспечивать полет в режиме автоматического огибания рельефа местности.

Оптико-локационная станция состоит из усовершенствованного теплопеленгатора, телекамеры для опознавания целей на большом удалении, коллимированного с ним лазерного дальномера увеличенной мощности, облегченного нашлемного прицела, ИНС, усовершенствованного ИЛС. Система, включающая теплопеленгатор, телекамеру и лазерный дальномер, способна действовать по воздушным и наземным целям, обеспечивая автоматическую подсветку наземных целей при применении оружия с лазерной системой наведения, обнаруживать лазерное пятно на подсвеченной другими источниками цели, осуществлять визуальное распознавание воздушных целей на больших дальностях, следить за наземными целями в корреляционном режиме.

На МиГ-29К установлен усовершенствованный навигационный комплекс для полетов над океаном, в состав которого входит РСБН, обеспечивающая заход и посадку на палубу тяжелого авианесущего крейсера. Имеется приемник системы дозаправки в воздухе (в нерабочем положении убирается в фюзеляж). Система аварийного покидания в случае катапультирования автоматически уводит летчика на 30° в сторону от центральных построек авианесущего крейсера.

В состав вооружения входит пушка ГШ-301 (калибр 30 мм, боекомплект 100 патронов), УР класса «воздух-воздух» средней дальности Р-27 и К-77, малой дальности Р-72 и Р-73 и ближнего боя Р-60М с тепловой ГСН, УР класса «воздух-поверхность» Х-25МЛ, Х-29Т, Х-29Л, НАР, противокорабельные ракеты Х-31П, КАБ (в том числе КАБ-500КР), свободнопада- ющие бомбы и авиационные мины на 9 узлах внешней подвески. Максимальная масса боевой нагрузки может достигать в перегрузочном варианте 9000 кг.

МиГ-29М – усовершенствованный фронтовой истребитель. Предназначен для завоевания превосходства в воздухе. МиГ-29М (глубоко модернизированный вариант МиГ-29) оснащен новыми более мощными двигателями РД-ЗЗК и новой бортовой РЛС Первый полет состоялся в 1986 г.

Передняя кромка наплыва крыла острая, стабилизатор имеет уступ по передней кромке, передняя часть фюзеляжа изготовлена в основном из алюминиево- литиевого сплава с применением электросварки. Расширена доля композиционных материалов (из них выполнены, в частности, тормозной щиток, двигательные гондолы, каналы воздухозаборников и кили).

Благодаря внедрению технологии по снижению радиолокационной заметности «стелс», ЭПР самолета может быть снижена в 10-12 раз по сравнению с истребителем МиГ-29.

На самолете установлены двигатели ТРДДФ РД-ЗЗК (2 х 96 кН/ 2 х 8800 кгс) с цифровой системой управления. Для защиты двигателей от попадания посторонних предметов в канале воздухозаборников имеется убирающаяся решетка. Кроме того, при взлете и посадке используется дополнительный воздухозаборник – перфорированная стенка в нише основного шасси. Верхние входные отверстия воздухозаборника отсутствуют.

Тормозной щиток имеет увеличенную площадь (более 1 м2 ). Один тормозной парашют заменен двумя площадью по 13 м2 .

Объем внутренних топливных баков – 5700 л. Обзор из кабины вперед и вниз увеличен на 15° за счет приподнятого расположения катапультного кресла.

В состав оборудования входит импульсно-доплеровская РЛС «Жук», оптико-локационная станция, облегченный нашлемный прицел, ИНС, усовершенствованный ИЛС. Самолет оборудован защищенной линией передачи данных, обеспечивающей взаимодействие с наземными автоматизированными системами управления. Аналоговая ЭДСУ с четырехкратным резервированием на продольной оси и трехкратным – по поперечной.

Кабина оборудована двумя многофункциональными большеформатными монохромными индикаторами (в дальнейшем предполагается замена цветными индикаторами). В комплект оборудования радио- и оптико-электронного противодействия входит система радиоэлектронного противодействия «Гардения-1», а также 120 патронов с ложными ИК-целями.

Вооружение МиГ-29М включает пушку ГШ -301 (калибр 30 мм, боекомплект 100 снарядов); до двух УР класса «воздух-воздух» увеличенной дальности Р-27Э, до четырех ракет средней дальности Р-27 или до восьми Р-77, до восьми ракет малой дальности Р-73, до шести ракет класса «воздух-поверхность» Х-29Т(Л) или Х-25 МЛ, до шести ПРЛР Х-25МП или четырех Х-31П, до четь рех противокорабельных ракет Х-31 А, до шести КАБ по 500 кг (КАБ -500КР с ТВ-системой самонаведения могут применяться залпом); до четырех блоков НУР Б- 13 или Б-8; свободнопадаю- щие бомбы на девяти узлах внешней подвески. В дальнейшем возможно оснащение самолета ракетами класса «воздух-воздух» сверхбольшой дальности и другими перспективными типами вооружений.

МиГ-29С – усовершенствованный фронтовой истребитель.

МиГ-29СМ – модификация МиГ-29С Усовершенствована система управления оружием

МиГ-29СМТ – модификация МиГ-29СМ. Увеличен запас топлива и модернизировано оборудование кабины

МиГ-29СЭ – экспортный вариант истребителя МиГ-29С.

МиГ-29УБТ – многоцелевой истребитель для выполнения боевых задач на малых высотах

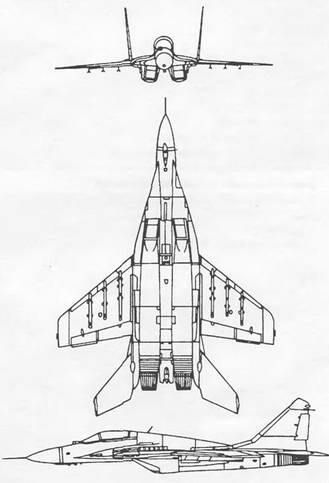

Базовый самолет выполнен по интегральной схеме (крыло плавно переходит в фюзеляж), при этом до 45% подъемной силы приходится на центроплан Фиксированное крыло имеет стреловидность по передней кромке 42° с большими передними наплывами в корневой части, что обеспечивает самолету хорошие взлетно-посадочные характеристики, маневренность и управляемость на дозвуковых скоростях, в том числе на больших углах атаки. Самолет имеет двухкилевое вертикальное оперение. Для сокращения длины пробега используется тормозной парашют

В конструкции МиГ-29 использованы композитные материалы и алюминиево-литиевые сплавы, доля которых (по массе) составляет около 75%. По маневренным характеристикам самолет превосходит все серийные зарубежные истребители. В разобранном виде МиГ-29 можно транспортировать широкофюзеляжными транспортными самолетами.

Силовая установка состоит из двух турбореактивных двигателей РД-33 с тягой 50 кН/5040 кгс (на форсаже 81,8 кН/8340 кгс) каждый. Такие двигатели впервые придают самолету значение тяговооруженности больше единицы и высокие характеристики маневренности в широком диапазоне высот и скоростей полета. На МиГ-29 применены воздухозаборники двигателеи, работающие в двух режимах. Для предотвращения попадания посторонних предметов в двигатели при движении самолета по земле лобовой вход воздухозаборников полностью перекрывается, и двигатели питаются через створки, расположенные на верхней поверхности крыла После взлета при поднятой передней стоике шасси воздухозаборники автоматически переходят на нормальную работу.

Самолет МиГ-29 оснащен радиолокационным прицельным комплексом РЛПК-29, включающим импульс- но-допперовскую РЛС ПО-93 и БЦВМ Ц100.02-06. На МиГ-29С установлен усовершенствованный РЛПК-29С, в котором добавлен режим картографирования местности и увеличены возможности по действию против наземных и надводных целей Дальность обнаружения цели типа истребитель: на фоне свободного пространства – 75 км, на фоне земли на встречном курсе – 65 км, на догонном курсе – 35 км.

В состав оптико-элекронного прицельно-навигационного комплекса ОЭПРНК-29 входит оптико-элек- тронная прицельная система ОЭПС-29, которая состоит из квантовой оптико-локационной станции КОЛС (дальность обнаружения воздушной цели 15 км, дальность действия лазерного дальномера 6 км) и автономной нашлемной системы целеуказания Ш-ЗУМ.

Нашлемная система целеуказания служит для оперативного захвата визуально обнаруживаемых через остекление кабины воздушных целей, позволяет в течение одной секунды выдавать целеуказание либо обзорно-следящему теплопеленгатору, либо напрямую ГСН ракеты с точностью, достаточной для эффективного применения оружия Пилот может переориентировать систему управления огнем на 60°, посмотрев на цель.

Система управления оружием включает 3 прицельных канала, связанных информационным и алгоритмическим взаимодействием. Первый канал – импульсно-доплеровская бортовая РЛС РЛПК-29 (обеспечивает сопровождение до 10 цепей на проходе и обнаружение целей на фоне земли с превышением целей на 13 км или принижением на 6,5 км). Второй канал – датчик-теплопеленгатор (тепловой локатор), позволяющий с высокой точностью определять координаты цели и сопровождать ее днем и ночью. Третии канал – тепловой локатор, связанный с лазерным дальномером. Все системы, связанные через бортовую БЦВМ 100.02-02 с нашлемным визирующим прицелом летчика, могут работать как раздельно, так и совместно.

Самолет оснащен системой автоматического управления САУ-451-04, системой автоматического регулирования управления АРУ-29-2 и системой управления триммерным эффектом. Все они позволяют быстро автоматически выводить самолет из опасного положения, если пилот не справился с управлением.

На МиГ-29 имеется РЛС защиты хвоста «Экран- ОЗМЭ», предупреждающая летчика об опасности атаки сзади. Для наблюдения за задней полусферой на переплете фонаря расположены 3 панорамных зеркала.

В гребнях перед килями установлены автоматические кассеты для выброса тепловых ловушек и ди- польных отражателей (два блока выброса пассивных помех БВП-30-26М с 60 патронами).

Катапультное кресло К-36ДМ обеспечивает возможность покидать самолет в диапазоне скоростей от 0 до соответствующих М=2,65 и высот от 0 до 25000 м.

Вооружение МиГ-29 включает: пушку ГШ-301 (калибр 30 мм, боекомплект 150 патронов); две УР средней дальности Р-27Р(Т); до шести УР малой дальности Р-73 ил УР ближнего боя Р-60М; НУР С-8 (калибр 80 мм, 40 или 80 шт.) и С-24Б (калибр 240 мм, 2 или 4 шт.); бомбы массой 250 и 500 кг на четырех узлах внешней подвески общей массой до 3000 кг; до четырех контейнеров малогабаритных грузов КМГУ-2. На самолет может подвешиваться 3 подвесных топливных бака: подфюзеляжный на 1500 л и 2 подкрыльевых на 800 л.

Вооружение МиГ-29С дополнительно включает УР класса «воздух-воздух» Р-27РЭ/ГЭ увеличенной дальности; до шести УР средней дальности Р-77; бомбы по 250 и 500 кг на шести узлах внешней подвески. Кроме того, на МиГ-29С подвешиваются подкрыль- евые баки увеличенного объема на 1150 л.

Оптимально согласованные характеристики летательного аппарата, оборудования и вооружения, удачно спроектированная конструкция самолета, высокие характеристики двигателя позволили получить истребитель, превосходящий по ряду показателей существующие аналоги. В ближних воздушных боях МиГ-29 имеет некоторое преимущество над американским истребителем F-15С, превосходит на 15% другой истребитель США – F-16 и на 40% – французский «Мираж» 2000. В дальнем воздушном бою МиГ-29 примерно на 20% эффективнее самолета «Мираж» 2000, а над F-16A (без ракет средней дальности) имеет подавляющее превосходство. В целом по боевой эффективности при действиях по воздушным целям фронтовой истребитель четвертого поколения МиГ-29 находится на уровне лучших мировых аналогов.

МиГ-29 экспортировался более чем в 20 стран. Незначительное число самолетов МиГ-29 применялось на заключительном этапе боевых действий в Афганистане, а также во время конфликта в Приднестровье. В составе ВВС Ирака эти самолеты использовались в ходе боевых действий в районе Персидского залива.
