МиГ-21

МиГ-21 (код НАТО – «Fishbed») предназначен для борьбы с высотными сверхзвуковыми бомбардировщиками и тактическими истребителями противника.

Проектирование легкого фронтового истребителя- перехватчика началось в ОКБ им. А.И. Микояна с 1953 г. Отработав на ряде опытных самолетов (Е-4, Е-5, Е-6) аэродинамическую схему с треугольным крылом, в 1959 г. был запущен в серию новый истребитель, получивший название МиГ-21 Ф.

На базе самолета МиГ-21 создано большое количество модификаций.

Е-6 – прототип самолета.

МиГ-21 Ф – серийный дневной фронтовой истребитель с пушечным вооружением. Самолет оснащен двигателем ТРДФ Р-11Ф-300. Вооружение состояло из двух пушек НР-30 калибра 30 мм, НАР калибра 57 мм в двух подкрыльевых блоках УБ-16-57У. Для борьбы с наземными целями применялись две НАР АРС-240 калибра 240 мм или две бомбы калибра 50- 500 кг.

МиГ-21 Ф-13 – дневной истребитель. Оснащен следующим оборудованием: радиодальномером СРД-5М «Квант», коллиматорным прицелом АСП-5НД, автоматическим радиокомпасом АРК-10, радиостанцией Р-802В (РСИУ-5В), системой сигнализации об облучении РЛС «Сирена-2», системой средств спасения с защитным фонарем «СК» (дает возможность безопасно покидать самолет на минимальных высотах и скорости до 1100 км/ч). Вместо посадочной фары может монтироваться разведывательный фотоаппарат АФА-39. Вооружен одной пушкой НР-30 (30 снарядов), двумя блоками УБ-16-57У или УБ-32-57У с НАР С-5 (57 мм) или двумя НАР С-24, двумя бомбами калибра 50-500 кг. Может быть оснащен двумя УР Р-ЗС с ТГС (диапазон дальностей пуска 1-7 км). Состоял на вооружении ВВС СССР, а также поставлялся в страны Варшавского Договора, на Кубу, в Египет, Индию, Сирию и Финляндию. Серийно строился в Китае под обозначением J-7.

МиГ-21У – учебно-тренировочный самолет. Предназначен для начальной подготовки летного состава к применению боевых машин серии МиГ-21. Является двухместным вариантом истребителя МиГ-21 Ф-13. Первый полет самолета состоялся 17 октября 1960 г. На МиГ-21 установлен двигатель Р- 11Ф-300 мощностью 56,3 кН/5740 кгс. Самолет вооружен крупнокалиберным пулеметом А-12,7.

МиГ-21П – предсерийный всепогодный истребитель. Установлен радиоприцел ЦД-ЗОТ, аппаратура командного наведения «Лазурь» и автопилот КАП-1. Имел шасси с колесами увеличенного размера.

МиГ-21ПФ – серийный всепогодный истребитель. Установлен двигатель ТРДФ Р-11Ф2-300, радиоприцел РП-21 «Сапфир», коллиматорный прицел ПКИ-1. Пушечное вооружение отсутствует.

МиГ-21УТИ – учебно-тренировочный истребитель.

МиГ-21ФЛ – модификация МиГ-21 ПФ с увеличенной емкостью топливных баков, предсерийный.

МиГ-21ПФМ – фронтовой многоцелевой истребитель для эксплуатации с грунтовых аэродромов. Развитие МиГ-21 ФЛ, серийный. Оснащен более мощным БРЭО и вооружением, а также системой сдува пограничного слоя (СПС) с закрылка. Установлен киль уве-личенной площади, модернизированный радиоприцел РП-21М, оптический прицел ПКИ, система радиолокационного опознавания «Хром-никель». Нес вооружение: двуствольную пушку ГШ-23 в контейнере ГП-9 на подфюзеляжном узле подвески; на подкрыльевых узлах могли крепиться четыре УР К-13 или Р-ЗС с ТГС, РС-2УС (К-5), а также УР Х-66 (класса «воздух-поверхность»).

МиГ-21Р – тактический разведчик Оснащен сменными контейнерами, расположенными на подфюзеляжном узле подвески с АФА, телевизионными и другими средствами ведения воздушной разведки. Устанавливалось вооружение: две УР К-13, блоки НАР УБ-16 и УБ-32, НАР С-24.

МиГ-21 С – фронтовой всепогодный истребитель Оборудован радиоприцелом РП-22С, коллиматорным прицелом АСП-ПФ, помехазащищенной линией связи «Лазурь-М», обеспечивающей взаимодействие с наземной автоматизированной системой управления «Воздух-1», и автопилотом АП-155 Нес вооружение: двуствольную пушку ГШ-23 в контейнере ГП-9 на подфюзеляжном узле подвески (позднее встроенная – ГШ-23Л); на подкрыльевых узлах могли подвешиваться четыре УР К-13 или Р-ЗС с ТГС, РС-2УС (К-5), а также УР Х-66 (класса «воздух-поверхность»)

МиГ-21 ПД – экспериментальный самолет для отработки укороченного взлета и посадки с комбинированной силовой установкой (маршевый ТРДФ Р-11Ф2-300 и два подъемных ТРД РД-36-35) и неубирающимся шасси.

МиГ-21 УС – учебный фронтовой истребитель. Оснащен двигателем ТРД Р-11Ф2С-300, автопилотом КАП-2 (1966 г.). Вооружен УР Р-3 с ТГС, НАР калибра 57 и 240 мм, свободнопадающими практическими и боевыми бомбами различных типов на двух подкрыльевых узлах внешней подвески.

МиГ-21 «Аналог» – экспериментальный самолет для испытания оживального крыла.

МиГ-21 СМ – фронтовой всепогодный истребитель Предназначен для уничтожения воздушных целей днем и ночью в простых и сложных метеоусловиях. Самолет может поражать наземные объекты в условиях визуальной видимости неуправляемыми авиационными ракетами калибра 57 и 240 мм, авиационными бомбардировочными средствами поражения массой до 500 кг, а также пушечным вооружением МиГ-21 СМ разработан в 1968 г. с существенно расширенными боевыми возможностями. Основные его отличия от предшествующих модификаций: в нижней части фюзеляжа на лафете размещена встроенная спаренная пушка ГШ-23Л с боезапасом 200 патронов; под крылом установлены 2 дополнительных пилона, на которых возможна подвеска до четырех управляемых ракет РС-2УС, Р-3С, Р-3С, Р-3Р, Р-55, Р-6О, Р-60М, а также НАР калибра 57 и 240 мм и свободнопадающих бомб различных типов массой до 500 кг (максимальная масса боевой нагрузки до 1300 кг); двигатель Р-11Ф2С-300 заменен на Р-13-300 с тягой 6490 кгс на форсаже. Истребитель оснащен радиоприцелом С-21 «Сапфир-21» и оптическим прицелом АСП-ПФД.

МиГ-21 М – экспортный вариант фронтового всепогодного истребителя МиГ-21 СМ. На нем установлен менее совершенный двигатель Р-11Ф2С-300, радиоприцел РП-21МА и оптический прицел АСП-ПФД. Оснащен встроенной пушкой калибра 23 мм. На внешних узлах подвески могли подвешиваться четыре УР РС-2УС (1970 г.).

МиГ-21 МФ – усовершенствованный вариант МиГ-21 СМ. Установлен двигатель Р-13-300. Мог нести до шести УР ближнего боя Р-60.

МиГ-21 МТ – фронтовой всепогодный истребитель. Значительно увеличена емкость накладного бака, за счет чего общий объем топлива во внутренних баках возрос до 3250 л.

МиГ-21 СМТ – фронтовой всепогодный истребитель с увеличенной до 2950 л емкостью внутренних топливных баков.

МиГ-21 УМ – учебный фронтовой истребитель с модернизированным БРЭО, двигатель Р-11Ф2С-300. Установлены катапультные кресла КМ-1М. Вооружен УР Р-3 с ТГС, НАР калибра 57 и 240 мм, свободнопа- дающими практическими и боевыми бомбами различных типов на двух подкрыльевых узлах внешней подвески. Возможна установка двух стартовых твердотопливных ускорителей СПРД-99 23,6 кН/2300 кгс.

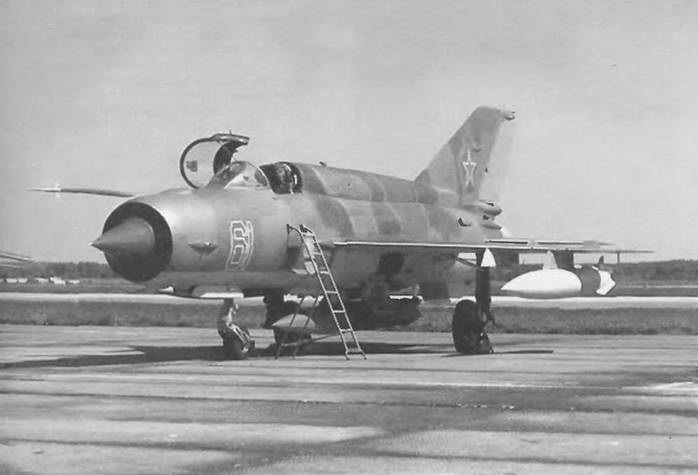

МиГ-21 бис – фронтовой всепогодный истребитель. Предназначен для уничтожения воздушных целей днем и ночью, в простых и сложных метеоусловиях, а также для нанесения ударов по наземным объектам неуправляемыми средствами поражения в условиях визуальной видимости. Самолет МиГ-21 бис стал одной из последних серийных модификаций самолетов семейства МиГ-21.

Истребитель создан в 1971 г., серийно строился в 1972-1974 гг. (выпущено 2030 самолетов), поставлялся ВВС СССР и в зарубежные страны (имелся экспортный вариант самолета). По сравнению с истребителями МиГ-21 предыдущих модификаций на МиГ-21 бис модернизировано крыло, применены интегральные топливные баки, новый двигатель, усовершенствовано бортовое оборудование, значительно увеличена номенклатура бортового вооружения. По своей радиолокационной заметности самолет сравним с истребителем F-16.

На МиГ-21 бис установлен турбореактивный двигатель Р-25-300 с тягой 69,6 кН/7100 кгс (на режиме чрезвычайного форсажа 97,1 кН/9900 кгс). Возможна также установка стартовых твердотопливных ускорителей СПРД-99. Увеличение тяги двигателя позволило улучшить скороподъемность и угловые скорости разворотов самолета.

Бортовое оборудование МиГ-21 бис практически не отличается от бортового оборудования МиГ-21 СМ и включает: радиоприцел С-21; оптический прицел АСП-ПФД, ПНК «Полет-ОИ», в состав которого входит система автоматического управления СВУ-23ЕСН система ближней навигации и посадки РСБСН-5С и ан- тенно-фидерная система («Пион-Н»); помехозащищенная линия связи «Лазурь», обеспечивающая взаимодействие с наземной АСУ «Воздух-1»; катапультное кресло КМ-1 или KM-IM, приемник воздушного давления ПВД-18.

В комплект вооружения включены: встроенная пушка ГШ-23Л (калибр 23 мм, боезапас 200 снарядов); до четырех УР К-13М РС-2УС, Р-3С, Р-3Р, Р-60, Р-60М, а также НАР калибра 57 и 240 мм и свободно- падающие бомбы различных типов массой до 500 кг (максимальная масса боевой нагрузки до 1300 кг) Возможна подвеска контейнеров с пушками, АФА, средствами радиотехнической разведки. В совокупности с установкой новой ракеты типа Р-60 вместо Р-3С улучшение маневренности превратило МиГ-21 бис в самолет, способный серьезно конкурировать с машиной нового поколения типа F-16 в скороподъемности, скоростях и радиусах разворотов что имеет решающее значение в ближних воздушных боях.

Состоит на вооружении ВВС стран СНГ и многих других государств. Серийный выпуск прекращен. Применялся сирийскои авиацией в боевых действиях в Ливане (1979-1983 гг.).

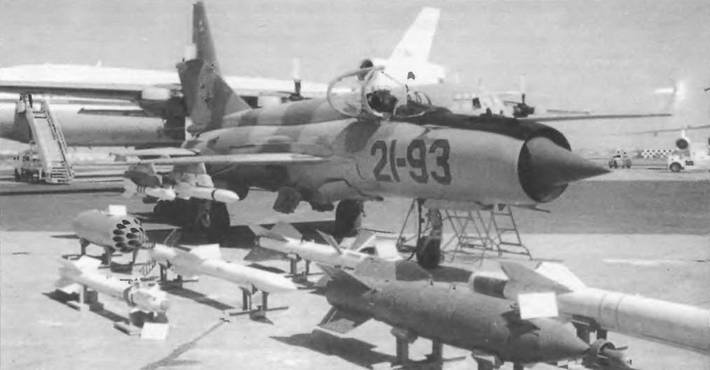

МиГ-21 И (МиГ-21-93) – предназначен для уничтожения воздушных целей днем и ночью, в простых и сложных метеоусловиях, а также для поражения наземных объектов неуправляемыми и управляемыми средствами поражения в любых условиях.

Работы над новой модификацией самолета начались в 1989 г. Без изменения конструкции планера и силовой установки, только за счет оснащения современным радиоэлектронным оборудованием, удалось достичь многократного повышения боевой эффективности по сравнению с последней модификацией МиГ-21 бис.

Самолет создается на базе МиГ-21 МФ или МиГ-21 бис с двигателями Р-25-300. Возможна установка стартовых твердотопливных ускорителей СПРД-99.

Кабина истребителя выполнена с учетом современных достижений эргономики Фонарь кабины с цельным козырьком, значительно улучшающим обзор в передней полусфере.

Самолет оснащен многофункциональной бортовой малогабаритной импульсно-доплеровской РЛС «Копье», которая позволяет обнаруживать и скрытно сопровождать в автоматическом режиме воздушные цели, в том числе летящие на малой высоте над землей или водной поверхностью (дальность обнаружения типовой воздушной цели на встречном курсе до 57 км, «вдогон» – до 25-30 км, наземной цели типа мост – 100 км, морской цели типа катер – 30 км). Кроме того, она позволяет одновременно сопровождать в режиме обзора до восьми целей и выделять две наиболее опасные; обеспечивать атаку по целеуказанию и поражение целей ракетами с радиолокационными и тепловыми головками самонаведения (обеспечивает одновременный пуск двух УР по двум различным целям), а также пушкой; производить скоростной вертикальный поиск и автоматический захват визуально видимых целей в ближнем воздушном бою с использованием усовершенствованных УР, имеющих повышенные маневренные характеристики; формировать равномас- штабную карту с высоким разрешением, укрупнением масштаба и «замораживанием» изображения.

В состав оборудования входят: бортовая ЦВМ, нашлемная система целеуказания, система отображения информации, новая система управления оружием, аппаратура инерциальной курсовертикали, цифровая система воздушных сигналов, РСБН, новая кабинная аппаратура, система электроснабжения, контроля и регистрации.

Оснащение самолета МиГ-21-93 современным бортовым оборудованием и вооружением повышает его боевую эффективность до уровня истребителей четвертого поколения типа «Мираж» 2000 и F-16.

Вооружение самолета включает: две УР класса «воздух-воздух» средней дальности Р-27 или четыре Р-77, четыре УР ближнего боя Р-73Э или шесть Р-60М, две ПРЛР Х-25МП или одну Х-31А, или Х-35, две корректируемые бомбы с лазерным наведением КАБ-500КР, НАР С-5, С-8, С-13 и С-24, свободнопадающие бомбы массой 100-500 кг и встроенную пушку ГШ-23Л (калибр 23 мм, боезапас 200 снарядов). Возможна подвеска контейнеров с пушками, АФА, средствами радиотехнической разведки Для защиты от ракет класса «воздух-воздух» и ракет переносных ЗРК типа «Стингер» с ИК ГСН установлено 120 блоков выброса помех БВП-21 (ИК-ловушек), которые размещены вдоль крыла а месте сопряжения его с фюзеляжем.

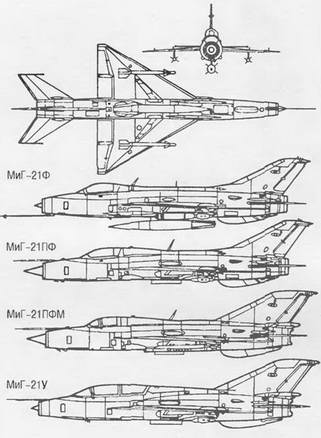

Базовый самолет представляет собой свободноне- сущий моноплан, имеющий треугольное среднерасположенное крыло малого удлинения и стреловидное оперение. Стреловидность крыла по передней кромке – 57°, хвостового оперения – 60°. Для улучшения путевой устойчивости на самолете установлен подфюзеляжный киль. Под рулем направления находится контейнер тормозного парашюта. В первых моделях использовался фонарь кабины, открывающийся вперед и вверх, а также отделяющийся во время катапультирования вместе с сиденьем, предохраняя пилота от воздействия набегающего потока. Система катапультирования обеспечивает покидание самолета на скорости до 1100 км/ч.

Применение совершенной аэродинамической схемы, лобового воздухозаборника в сочетании с высокой тяговооруженностью и прочностью, а также исключение остановки двигателя при пусках ракет и стрельбе из пушки, наличие системы демпфирования колебаний обеспечили самолету высокие характеристики устойчивости и управляемости, в том числе на малых скоростях и при полетах со скольжением, и создали репутацию лучшего в мире легкого истребителя.

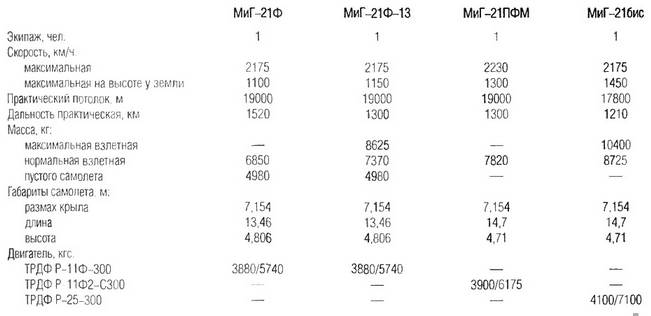

На самолете установлен двигатель Р-11Ф-300 с тягой 3880 кгс. Топливная система состоит из 7 фюзеляжных резинотканевых баков и четырех крыльевых кессонов общей емкостью 2470 л. На самолете применено трехстоечное шасси. Тормоза пневматические. Гидросистема образована двумя самостоятельными контурами. Воздухозаборник лобовой, с автоматической плавной регулировкой.

Самолеты МиГ-21 первых модификаций являлись дневными истребителями, предназначенными для использования в хороших погодных условиях (радиоприцел отсутствовал). Оборудования включает радиодальномер СРД-5 (МиГ-21 Ф) или СРД-5М «Квант» (МиГ-21 Ф-13), коллиматорный прицел АСП-СНД или АСП-5НД (МиГ-21 Ф-13), автоматический радиокомпас АРК-10, радиостанцию Р-802В (РСИУ-5В), систему сигнализации об облучении РЛС «Сирена-2». Вместо посадочной фары на МиГ-21 Ф-13 может монтироваться разведывательный фотоаппарат АФА-39.

Вооружение самолета включает 2 пушки НР-30 (калибр 30 мм, боезапас 60 снарядов, МиГ-21, МиГ-21 Ф) или одну пушку НР-30 (боезапас 30 снарядов, МиГ-21 Ф-13), два блока УБ-16-57У или УБ-32-57У с НАР С-5 (калибр 57 мм) или две НАР С-24, две бомбы массой 50-500 кг. МиГ-21 Ф-13 оснащен двумя УР Р-ЗС с ТГС (диапазон дальностей пуска составляет 1-7 км).

МиГ-21 является одним из самых массовых самолетов мира Серийно он выпускался 28 лет (с 1959 по 1986 г.), было построено 10154 машины, поставлялся в десятки стран Небольшое количество самолетов имеется на вооружении ВВС США (эскадрилья «Агрес- [ сор»). По советской лицензии эти самолеты строятся в Индии и Китае (китайский вариант МиГ-21 Ф-13 имеет название J-7).

Самолеты МиГ-21 ранних модификаций широко 1 использовались в региональных конфликтах, в частности в арабо-израильской войне (1967 г.), индо-пакистанском конфликте (1971 г.) и войне во Вьетнаме, а также применялись в ходе боевых действий в Афганистане, Анголе и в районе Персидского залива.
