Shenyang J-8 (F-8)

Шэньян J-8 (F-8)

Предназначен для ведения воздушных боев и перехвата воздушных целей.

Сборка первых двух опытных самолетов завершилась в июле 1968 г., первый полет самолета состоялся 5 июля 1969 г., а на вооружение он был принят 2 марта 1980 г. Новый истребитель J-8 выглядел как увеличенный вариант МиГ-21, похожий на опытный самолет Микояна Е-152А «Флиппер».

Первоначальный вариант имел небольшой радиодальномер в центральном теле воздухозаборника и сохранил откидывающийся вперед односекционный фонарь, как у предшественника J-7. Он был вооружен одной пушкой калибра 30 мм и четырьмя подкрыльевыми ракетами класса «воздух-воздух». Вместо УР можно было подвешивать блоки с НАР и свободнопадающие бомбы. Производство было очень ограниченным.

В феврале 1978 г. началась разработка всепогодной модификации истребителя под обозначением J-8I Сборка опытного самолета завершилась в мае 1980 г., но он сгорел при первом запуске двигателя. Был срочно собран второй опытный самолет, который поднялся в воздух 24 апреля 1981 г. Программа летных испытаний завершилась в ноябре 1984 г., а 27 июля 1985 г. самолет был принят на вооружение. Производство вариантов J-8 и J-8I составило 100 машин.

Вариант J-8I был спроектирован как всепогодный истребитель и оснащался новой РЛС SR-4 в увеличенном центральном теле воздухозаборника. Истребитель J-8 (J-8I) выполнен по нормальной аэродинамической схеме, с треугольным крылом, конструктивно подобным крылу самолета МиГ-21 и обладающим стреловидностью по передней кромке 60°, но имел некоторые аэродинамические улучшения: небольшие аэродинамические перегородки над крылом, измененные его концевые части и перемещенные в другое место воздушные тормоза. На самолете также был установлен двухсекционный фонарь с откидывающейся вверх прозрачной задней частью и неподвижным лобовым

стеклом. Фюзеляж типа полумонокок овального сечения в передней части. Воздухозаборник носовой, асимметричный, регулируемый, с центральным телом. Шасси трехопорное, основные стойки убираются в крыло. Самолет оснащен оптическим прицелом SM-8, а с 1982 г. усовершенствованным прицелом SM- 8А. На самолете J-8I сохранились такие же двигатели WP-7B с тягой по 6100 кгс, как у основного варианта J-8.

Вооружение включает двуствольную пушку калибра 23 мм (боезапас 200 снарядов), приспособления для четырех подвесных ракетных контейнеров в качестве дополнительной альтернативы ракетам PL-2B.

Особенности компоновки самолета J-8I не позволяли установить на истребитель более мощную РЛС с крупногабаритной антенной. Возникла необходимость в коренной модификации носовой части истребителя и применении боковых воздухозаборников. Кроме того, появление за рубежом машин четвертого поколения, имеющих повышенную маневренность, требовало дальнейшего улучшения маневренных характеристик китайских истребителей.

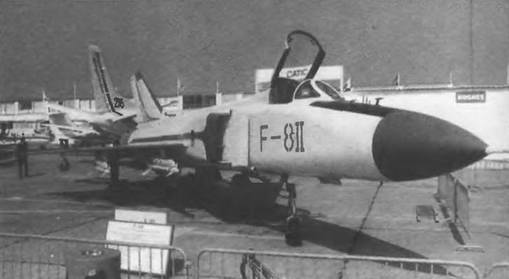

Вариант создания самолета J-8II «Финбэк» В получил одобрение в мае 1981 г. В 1982 г. началось проектирование, а первый из четырех опытных образцов поднялся в воздух 12 июня 1984 г. Истребитель предназначался как для использования в качестве всепогодного перехватчика, так и для действий по наземным целям.

Новый вариант имел боковые воздухозаборники и ТРДФ WP-13B с тягой по 6730 кгс. Это позволило освободить носовую часть для установки радарной антенны большего диаметра. Воздухозаборники двигателя имеют поразительное сходство с самолетом МиГ-23 «Флоггер», а первоначальные двойные под- фюзеляжные кипи заменены одним складывающимся как у МиГ-23. Планер самолета оказался изменен на 70% по сравнению с первоначальным вариантом J-8, 30% агрегатов поставлялись подрядчиками.

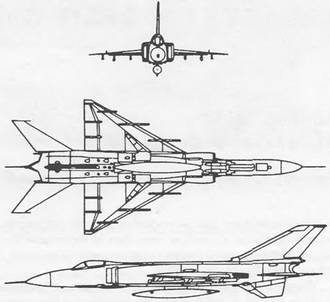

Самолет J-8II выполнен по нормальной аэродинамической схеме, с треугольным крылом со стреловидностью 60° по передней кромке. На крыле имеются двухсекционные закрылки и элероны. На верхней поверхности крыла установлены аэродинамические гребни небольшой площади. Элероны и закрылки с сотовым заполнением. Фюзеляж типа полумонокок, выполнен из алюминиевых сплавов с использованием стали в наиболее нагруженных участках конструкции.

Шасси трехопорное, все стойки одноколесные, передняя стойка убирается в фюзеляж поворотом вперед, основные – в крыло.

Самолет J-8II оснащен моноимпульсной РЛС, ИЛС, оборудованием радионавигационной системы TACAN, автопилотом, приемником радиолокационного облучения, средствами РЭБ.

Вооружение включает двуствольную 23-мм пушку (боекомплект 200 снарядов). На шести подкрыльевых и одном подфюзеляжном узле подвески могут размещаться УР класса «воздух-воздух» с полуактивной радиолокационной и ИК-системами самонаведения PL-2B и PL-3, а также блоки НАР 57-2 (57 мм) и 90-1 (90 мм), бомбы на многозамковых держателях. Общая масса вооружения составляет 4500 кг.

Экспортный вариант, обозначенный F-8B, оснащен двумя ТРД WP-13B, имеет импульсную РЛС обзора нижней полусферы и цифровую авиационную электронику с индикацией на лобовом стекле и двумя индикаторами на приборной доске. Этот вариант не выпускался серийно.

Фирма «Грумман» 5 августа 1987 г. получила контракт стоимостью 501,8 млн долларов на проектирование, разработку и испытания модернизированной электроники для самолета J-8II по программе продаж военной техники за рубеж. Расстрел на площади Тянань- минь привел к немедленной остановке работы над проектом.

J-8 J-8II

Экипаж, чел 1 1

Максимальная скорость на высоте

около 10 км, км/ч 2230 2337

Практический потолок, м 18000 19900

Дальность перегоночная км 2000 2200

Масса, кг

максимальная взлетная 15000 17800

нормальная взлетная 13700 14300

пустого самолета – 9820

Длина разбега (при нормальной

взлетной массе), м 670 -

Длина пробега (при нормальной

посадочной массе) м 1000 -

Габариты самолета, м:

размах крыла 9,3 9 344

длина 20,50 21,59

высота 5,06 5,41

Двигатель, кгс:

ТРДДФ WP-7 2 по 5100 -

ТРДДФ WP-13a – 2 по 6730
