Saab JA 37 Viggen

Сааб JA 37 «Вигген»

Предназначен для действии по наземным и морским целям с возможностью перехвата воздушных объектов.

Разработка самолета началась в 1962 г. Первый полет опытный самолет совершил 8 февраля 1967 г., а первый одноместный всепогодный AJ 37 под названием «Вигген» (viggen – удар молнии) поднялся в воздух 23 февраля 1971 г. Аббревиатура AJ (Attak-Jakt) означает штурмовик, истребитель-бомбардировщик. Поставки для ВВС Швеции начались 21 июня 1971 г., построено 110 самолетов. В 1971-1990 гг. для ВВС Швеции сделано 329 самолетов «Вигген» различной модификации. На экспорт самолеты не поставлялись из-за ограничений, навязанных компании «Сааб» национальным законодательством.

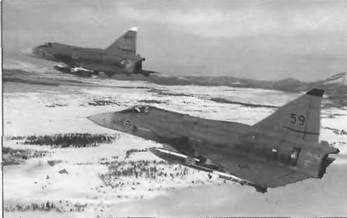

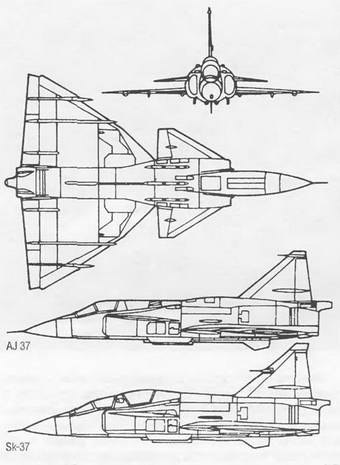

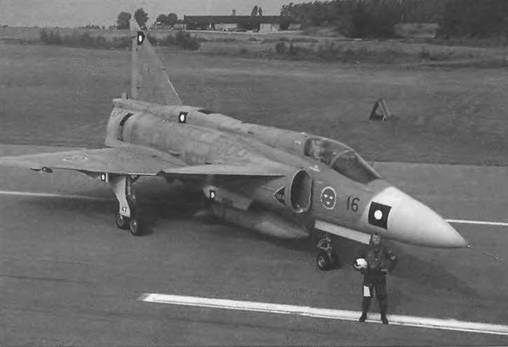

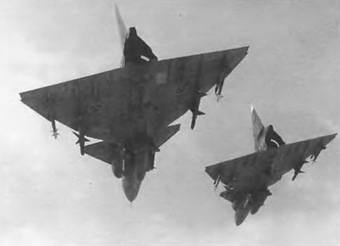

Самолет «Вигген» спроектирован как биплан-тандем без горизонтального оперения. Конфигурация имеет большое низкорасположенное заднее треугольное крыло и высокорасположенное небольшое треугольное переднее крыло с закрылками. Такая схема крыльев в сочетании с мощным ТРД обусловливала высокие взлетно-посадочные характеристики, что позволяет применять самолет с коротких ВПП или участков автомобильных дорог длиной до 500 м. Проект предусматривал заход на посадку со скоростью снижения до 5 м/с, для чего самолет оснащался специальным шасси, способным погасить такую большую вертикальную скорость снижения. Реверс тяги вместе с антиблокировочной системой колесных тормозов обеспечивали короткий пробег.

Одноместная кабина оборудована катапультируемым креслом и системой кондиционирования, имеет остекление, защищающее при столкновении с птицами.

Оборудование на базе современной авиационной электроники включает ИЛС, соединенный через бортовой компьютер с цифровой системой управления вооружением, аппаратуру РЭБ и предупреждения об облучении. Для навигации применяется доплеровская РЛС и радиовысотомер, а для всепогодной посадки – тактическая система наведения и посадки по приборам Моноимпульсная РЛС Эриксон PS-37/A (UAP-1011) с антенной Кассегрена, работающая в диапазоне X, имеет режимы поиска и обнаружения целей, измерения дальности и сопровождения наземных целей, а также обеспечивает картографирование местности и предупреждение о наземных препятствиях.

Подвесное вооружение AJ 37 массой до 6000 кг размещается на семи наружных узлах (четыре под крылом и три под фюзеляжем) и включает противокорабельные УР SAAB Rb04E, УР класса «воздух-земля» Rb05A или Rb75 (AGM-65 «Мейверик»), бомбы, контейнеры с НАР «Бофор» (135 мм) и пушками.

Следующей моделью «Виггена» стал вариант фоторазведчика SF-37 (spanning foto – фоторазведка), который предназначался для замены самолетов S-35E «Дракен». Первый полет выполнен 21 мая 1973 г., поставки начались в апреле 1977 г., построено 26 машин Самолет оснащен семью фотокамерами, размещенными в носовом отсеке фюзеляжа. Возможна подвеска контейнеров с дополнительным разведывательным оборудованием.

Морской разведывательный вариант SH-37 (spanning havsovervskning – морское наблюдение) впервые поднялся в воздух 10 декабря 1973 г. Этот самолет снабжен дальним радиолокационным оборудованием PS-371/A, оптимизированным для эксплуатации над водной поверхностью, и фотокамерой RKA 40 для фиксации обстановки на экранах РЛС. Дополнительное разведоборудование размещено снаружи на высокорасположенных пилонах. Стандартный вариант подвески: с левого борта – контейнер с ночной фотоаппаратурой, с правого – контейнер с длиннофокусным перспективным аэрофотоаппаратом (LOROP). Поставки морского разведчика начались с 19 июня 1975 г., построено 26 самолетов.

На базе AJ 37 создан двухместный учебно-боевой самолет Sk-37, первый полет которого состоялся 2 июля 1970 г., построено 18 машин. Он имеет удлиненный киль и сохраняет стандартную конструкцию носовой части. Из оборудования исключен радар, а для ориентации используется доплеровское оборудование и дальномерная аппаратура (DME). Из-за установки дополнительной кабины на Sk-37 уменьшен запас топлива, поэтому он часто используется с подвесными топливными баками.

Для замены самолетов J-35 «Дракен» по выполнению задач ПВО создан одноместный всепогодный перехватчик JA 37 с возможностью выполнения задач штурмовика. Разработка началась в 1972 г., первый полет состоялся 4 июня 1974 г., а с 1977 по июнь 1990 г. поставлено 149 самолетов.

На JA 37 установлен ТРДДФ, разработанный на основе американского гражданского двигателя Пратт- Уитни ГГ80-22. Топливо размещается в шести баках: двух крьльевых и четырех фюзеляжных. На центральном подфюзеляжном пилоне возможна установка подвесного бака.

Система управления полетом бустерная необратимая поперечное и продольное управление осуществляется элеронами, путевое управление – рулем направления На предыдущих вариантах AJ, SF, SH и Sk имеется аналоговая автоматическая система управления, а на JA 37 – первая за рубежом на серийном военном самолете цифровая система Ханнуэлл/Сааб- Скания SA07, повышающая устойчивость и управляемость самолета при ручном управлении.

На JA 37 применена импульсно-доплеровская РЛС Эриксон PS-46/A (UAP-1013), работающая в диапазоне частот 1/J и обладающая высокой помехоустойчивостью. РЛС работает в режимах поиска, захвата, сопровождения (в том числе при сканировании) и подсвета целей, измерения дальности до наземных объектов. Кроме того, установлена центральная цифровая ЭВМ Сингер-Кирфот SKC-2037, ИНС Сингер-Кирфот KT-70L, автоматическая система регулирования скорости полета, авиагоризонт и радиооборудование, радиовысотомер, система SATT предупреждения о радиолокационном облучении, тактическая система TILS инструментальной посадки, цифровой вычислитель параметров Гаррот Эрисерч LD-5. В кабине размещены 2 индикатора на ЭЛТ (тактической остановки для навигации и радиолокационный для всепогодного перехвата) и ИЛС, имеются индикаторы параметров систем и состояния вооружения. Общая масса 50 блоков БРЭО составляет примерно 600 кг.

В процессе модернизации самолет оснастили системой межсамолетной связи, обеспечивающей обмен радиолокационной информацией между несколькими самолетами JAS 39 (наподобие системы, используемой на МиГ-31), и усовершенствованной РЛС для автоматизации атаки воздушных целей с применением пушки.

Перехватчик JA 37 вооружен пушкой Эрликон КСА (калибр 30 мм, скорострельность 1350 выстр./мин, боекомплект 150 снарядов). На семи узлах (три подфю- зеляжные и четыре подкрыльевые) возможна подвеска двух УР класса «воздух-воздух» Rb71 («Скай Флеш») с полуактивной радиолокационной ГСН и двух-четырех УР ближнего воздушного боя Rb24/Rb74 (AIM-9 «Сайдуиндер») с ИК ГСН. Для действий по наземным целям могут быть установлены 4 контейнера с 24 НАР ( калибр 135 мм).

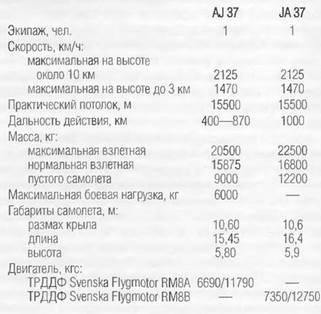

Дальнейшая модернизация самолетов AJ, SF и SH привела их к стандарту AJS 37, который включает в себя установку новых цифровых баз данных, позволяющих многоцелевое использование самолетов, радиолокационной системы, работающей в режиме отслеживания рельефа местности, совместимость с некоторыми типами вооружений, созданных для самолетов J AS 39 «Грипен». Самолет, доработанный по варианту AJS 37, при выполнении задач ПВО несет до шести УР класса «воздух-воздух»: Rb24/2J, Rb71 и Rb74. Ударные и разведывательные самолеты AJS 37 вооружаются ПКР Rb15P и ракетами класса «воздух-земля» Rb75, НАР? а также УР Rb74 для самообороны.
