Lockheed U-2

Локхид u-2

Предназначен для глубокого проникновения на территорию противника с целью сбора разведывательной информации

Проект исходного самолета U-2 был разработан компанией «Локхид» в 1954 г. Первый полет опытного самолета U-2 состоялся в августе 1955 г. Поставки командованию стратегической авиации были начаты в 1956 г. Всего построено не более 150 самолетов U-2 всех модификации.

Новый самолет-разведчик компании «Локхид» проектировался и строился в условиях строжайшей секретности в так называемой компании «Сканк Уокс». Он имел великолепные летные характеристики, обеспечивавшие ему возможность полетов на большой высоте и с большой дальностью благодаря мощным двигателям и компоновке самолета.

В качестве силовой установки использовался двигатель Пратт-Уитни J57 с переработанной системой подачи топлива, а крыло самолета имело большое удлинение (как у планера) и позволяло увеличивать дальность полета за счет переключения двигателя на полетный малый газ и планирования на длинные дистанции. Предназначенный для работы на высотах, где обнаружение и перехват были маловероятны, самолет U-2 оснащался большим количеством устройств для сбора данных. То, что разведчик U-2 являлся обнаруживаемым и уязвимым, было продемонстрировано 1 мая 1960 г., когда во время полета над Советским Союзом этот самолет был сбит зенитной ракетой класса «земля-воздух». Тем не менее ценность U-2 подтвердилась в 1962 г., когда эти самолеты засекли попытку размещения баллистических ракет на Кубе.

Первоначальный серийный вариант U-2A оснащался ТРД J57-P-7 или J57-P-57A тягой 4763 или 5080 кг соответственно. Некоторые самолеты U-2A под обозначением WU-2A использовались ВВС США для атмосферных исследований.

Усовершенствованный серийный вариант U-2B имел усиленный планер, ТРД J57-P-13 или J57-P-13B тягой 7167 или 7711 кг соответственно и увеличенный запас топлива.

Серийныи вариант U-2C с увеличенным запасом топлива и удлиненной носовой частью оснащался дополнительным оборудованием для электронной разведки (Elint).

Двухместный учебно-тренировочный вариант U-2CT (два аппарата) имел ступенчатое расположение двух раздельных кабин пилотов.

Вариант U-2D – двухместный самолета U-2B для высотных исследований.

Под обозначением U-2R разработан усовершенствованный вариант разведчика, намного больше, тяжелее и с увеличенной емкостью горючего. Самолет U-2R имеет увеличенные поверхности горизонтального и вертикального оперения и складывающиеся концы крыла, что позволяет эксплуатировать его с авианосцев с использованием тормозного крюка. Новое катапультное сиденье обеспечивает возможность катапультирования у земли. Основной особенностью самолета U-2R является большой внутренний запас топлива, увеличивающий продолжительность полета до 15 ч и более (это редко достигается из-за чрезмерной нагрузки на летчика), а также и наличие контейнеров с БРЭО. На вооружение ВВС и в ведение ЦРУ самолет U-2R поступил в конце 1968 г.

На базе U-2R предложен вариант морского наблюдательного самолета U-2EPX для ВМС США, который использовался для определения эффективности различных датчиков, обеспечивающих наблюдение с больших высот за движением кораблей. Кроме того, были проведены исследования по возможности вооружения самолета U-2EPX ПКР «Кондор» с оптико-электронной системой наведения.

В рамках работ по созданию разведывательно- ударного комплекса «ПЛСС» был разработан одноместный усовершенствованный вариант самолета U-2R с двигателями J75-P-13 и более современным авиационным оборудованием под обозначением TR-1A, предназначенный для обеспечения разведывательной информацией на театре военных действий командного состава тактических подразделений в реальном масштабе времени.

Тактический разведывательный самолет TR-1 способен совершать длительные полеты на большой высоте с различным разведывательным оборудованием, вести круглосуточную разведку и наблюдение за территорией других стран без нарушения их границ в любых метеорологических условиях (в том числе за полем боя при полете на расстоянии около 48 км от линии фронта, а также обеспечивать информацией о перемещении сил противника на его территории на расстоянии до 80 км от переднего края), осуществлять тактическую фоторазведку, картографирование местности с большой высоты; собирать разведывательную радиоэлектронную информацию.

Первый серийный самолет TR-1 сошел с производственной линии 15 июля 1981 г. Его поставки командованию стратегической авиации были начаты в сентябре 1981 г. Были построены также 2 двухместных учебно-тренировочных самолета с кабинами пилотов на одном уровне TR-1В (вместо отсека оборудования установлена вторая кабина экипажа, полностью оснащенная приборным оборудованием и органами управления) и несколько самолетов U-2R. Самолет TR (так же как и U-2R) может использоваться с авианосцев после установки на нем тормозного крюка.

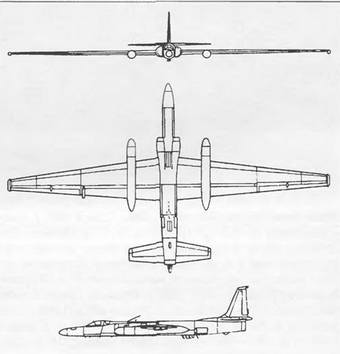

Самолет TR-1 представляет моноплан со средне- расположенным крылом большого удлинения и одним двигателем в хвостовой части фюзеляжа. Крыло цельнометаллическое, прямое, трапециевидное, оборудовано интерцепторами, закрылками и элеронами. Фюзеляж типа полумонокок, круглого поперечного сечения, с тонкой обшивкой, выполнен из алюминиевых сплавов.

Непосредственно за кабиной экипажа по бокам фюзеляжа размещены воздухозаборники двигателя. Хвостовое оперение однокилевое, со средним расположением стабилизатора, цельнометаллическое. Имеются компенсированные рули высоты, снабженные триммерами, и руль направления. Шасси велосипедного типа. Основная и хвостовая стойки снабжены спаренными колесами, убираются вперед в фюзеляж. Самолет оснащен двумя дополнительными опорными подкрыльевыми стойками с небольшими спаренными колесами, которые сбрасываются после взлета.

Самолет имеет противорадиолокационную черную окраску, снижающую его заметность. Система управления полетом механическая с тросовой проводкой.

Силовая установка состоит из одного ТРД Топливные баки расположены в крыле. Топливная система приспособлена для работы на большой высоте. В полете сначала расходуется топливо из больших баков в корне крыла, затем из небольших концевых баков.

Кабина самолета обеспечивает комфортабельные условия во время длительных полетов на большой высоте, оборудована системами герметизации и кондиционирования воздуха, защищена от ультрафиолетового излучения. В ней есть устройство подогрева пищи, хранящейся в тюбиках, катапультное сиденье летчика, перископ заднего обзора. Имеется система жидкого кислорода. Летчик одет в высотный скафандр S-1010B, позволяющий пилотировать самолет при разгерметизированной кабине.

Стандартное оборудование включает связную аппаратуру, работающую в метровом и УВЧ-диапазонах, радионавигационную систему TACAN, инструментальную систему посадки DLS, автопилот, автоматический радиопеленгатор, компас, астрокомпас (для полетов в ночное время), систему передачи данных в реальном масштабе времени, автоматическую систему электронной разведки GUNT, фотоаппаратуру, РЛС бокового обзора Хьюз UPD-X с синтезированной апертурой с высокой разрешающей способностью, обеспечивающей возможность разведки территории противника без захода в зону боевых действий.

Экипаж, чел. 1

Крейсерская скорость на высоте около 20 км, км/ч 740

Практический потолок, м 27430

Дальность полета, км 4635

Масса, кг:

максимальная взлетная 10225

нормальная взлетная 8960

пустого самолета 7030

Габариты самолета, м:

размах крыла 24 39

длина 15,24

высота 4 57

Двигатель: ТРД Pratt amp; Whitney J75-P-13B, кгс 7710
