Т-54 обр. 1949 г.

В феврале 1949 г. в Министерстве транспортного машиностроения состоялось совещание, посвященное качеству изготовления танка Т-54. В своем выступлении на этом совещании главный конструктор завода №183 А.А. Морозов был вынужден признать: «В моей личной практике подобное событие, к сожалению, повторяется не раз. Правда, не в таком масштабе, который переживает сейчас 54-я машина, когда правительством остановлена приемка на довольно значительный период. Это приходится переживать впервые. Я был на совещании в Министерстве Вооруженных Сил и все это перенес очень тяжело, потому что я являюсь в этом вопросе основным виновником».

Поэтому в начале 1949 г. усилия всех конструкторских бюро и главным образом КБ завода №183 в Нижнем Тагиле были направлены на совершенствование конструкции танка Т-54, его узлов и агрегатов, а также на снижение его боевой массы.

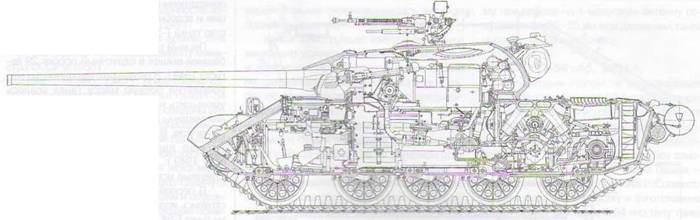

Компоновка танка Т-54 обр. 1949 г.

Снижение общей боевой массы машины было возможным только за счет броневой защиты. Основную лепту в увеличение боевой массы танка вносила его башня, масса которой колебалась в широких пределах. Особенно этим недостатком страдала продукция челябинского завода N9200. При организации производства новой башни для того, чтобы обеспечить ее правильную заливку, металлургами завода был сделан ряд отступлений по отдельным сечениям башни, в результате чего толщина брони в этих сечениях достигла 130 мм вместо положенных 100 мм. Однако по своей броневой защите башня уступала по бронестойкости корпусу, и снижение ее массы за счет уменьшения толщины ее брони сочли нецелесообразным. Уменьшить общую массу танка можно было за счет некоторого утоньшения броневых листов его корпуса. В результате было принято решение об изменении формы башни (без замана) с уменьшением ее размеров, а также уменьшении толщины лобовых броневых листов корпуса со 120 до 100 мм.

Разработку новой башни для танка Т-54 предполагалось осуществить еще в декабре 1947 г., однако ее проект был готов только в 1948 г. В январе 1949 г. чертежи новой «облегченной» башни передали на завод №200 для изготовления опытных образцов. Новая башня должна была обеспечить во всех сечениях снарядостойкость не ниже фактической снарядостойкости серийных башен танка Т-54 выпуска 1947-1948 гг.

Описание новой башни за подписью руководителя группы башни А.А. Малоштанова было утверждено заместителем главного конструктора завода №183 Я.И. Бараном.

«Новая башня без лобовых заманов, согласно чертежу Р-2786, выполнена грибовидной формы без обечайки и ниши, с переменным углом наклона стенок по высоте. Обратные подвороты (заманы) сняты по всей лобовой и передней части корпуса башни, до середины бортовой проекции танка. Обратный подворот, значительно уменьшенный по высоте, сохранен только на корме (для

обеспечения открывания люка водителя), без образования ниши. Толщины стенок башни выбраны равнопрочными: полбу – вергикальному листу толщиной 200 мм: по борту – 160 мм и по корме – 65 мм… т.е. в основу выбранной схемы бронирования положены те же толщины, которые имеют вертикальные стенки каждой зоны серийной башни. Корпусу башни приданы строгие геометрические формы, очерченные, в любом сечении, радиусом равным 750 мм.

В целях обеспечения максимальных углов наклона по лобовине, без ущемления люка водителя, ось цапф сдвинута на 65 мм к оси погона и опущена вниз на 25 мм, с соответствующим понижением крыши и всей высоты башни.

Учитывая целесообразность максимального сокращения литых участков, в новой башне значительно уменьшена в размерах литая часть крыши (перемычка), за счет увеличения поверхности вварных катаных листов крыши, а также отменено литое погонное кольцо, вместо которого предусмотрен катаный донный лист, приваривающийся к башне по всему внутреннему периметру…

Крепление пушки осуществляется цапфами, устанавливаемыми в кронштейн-рам- ку, который вварен непосредственно в тело башни, при этом амбразура башни доведена по ширине до минимума, применительно к бронемаске пушки, шириной 400 мм (вместо существующей ширины около 1000 мм).

Уменьшен габарит бронемаски, а следовательно, и значительное ее облегчение (примерно на 285кг) позволяет применить на пушке облегченный гильзоотражатель и отменить основные уравновешивающие грузы, что в сумме уменьшит вес пушки на 65 кг.

Принятая конструкция лобовой части башни и бронировки амбразуры, резко повысившая стойкость этих элементов, обусловила необходимость осуществления демонтажа пушки при поднятой корме башни… Вес новой башни уменьшен по расчету на 780 кг.

На башне установлена новая командирская башенка с вращающимся люком, оборудованным одним прибором МК-4 и 5-ю призменными смотровыми приборами,

обеспечивающими круговой обзор. Пять приборов кругового обзора выведены наверх и поэтому не требуют окон в основной обечайке башенки…

Зенитный пулемет ДШК (существующий станок с вилкой) смонтирован непосредственно на люке заряжающего, выполненном на вращающемся погоне, с отменой имеющейся в настоящее время откидной турели, что значительно ускорит и упростит обслуживание пулемета и повысит надежность всей установки…

Увеличение наружного диаметра новой башни требует понижения установки курсовых пулеметов на крыльях, что приводит к невозможности реализации требования о введении магазина на 500 патронов.

Учитывая указанное, а также в целях исключения случаев повреждения курсовых пулеметов, устанавливаемых на крыльях корпуса, и улучшения условий их эксплуатации, установка новой башни ориентирована на отмену курсовых пулеметов на крыльях, с заменой последних установкой одного пулемета внутри машины, справа от водителе.

Для надежной работы торсионных валов подвески изменили технологию их изготовления.

С целью снижения среднего давления на фунт и повышения проходимости машины по грунтам со слабой несущей способностью в начале 1949 г. для танка Т-54 была разработана и изготовлена гусеница с уширенными до 580 мм траками. В феврале 1949 г. танк Т-54 с уширенными гусеницами совместно с танком Т-34-85 прошел испытания на НИИБТ полигоне.

В процессе контрольных испытаний 13 танков Т-54 с уширенными, более тяжелыми гусеницами были дополнительно выявлены дефекты в трансмиссии и ходовой части. Однако прочность траков и пальцев новой гусеницы была значительно выше, чем у серийной гусеницы шириной 500 мм. После доработки конструкции трака и проведения повторных испытаний в районе Нижнего Тагила в марте 1949 г., а также в Белоруссии, уширенные гусеницы были внедрены в серийное производство.

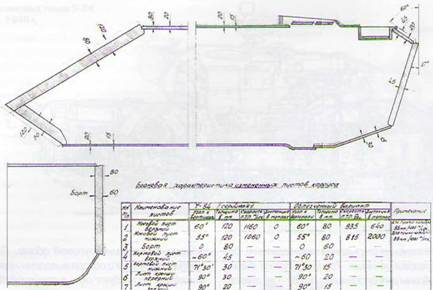

Схема броневой защиты корпуса облегченного танка Т-54. Май 1949 г.

Сравнительные габаритные размеры танков Т-34 и Т-84.

Одновременно, в мае 1949 г., КБ завода №183 разработало вариант облегченного танка Т-54, который наряду с основным серийным образцом мог использоваться в качестве боевой машины специального назначения, имевшей повышенные характеристики проходимости, маневренности и скорости движения. Для снижения среднего давления на фунт на танке устанавливались уширенные гусеницы (580 мм).

Вариант облегченного танка Т-54 мог производиться на заводе №183 параллельно с основной машиной, поскольку в его конструкции использовались все основные узлы и агрегаты серийного танка, за исключением броневого корпуса и башни, которые имели пониженный уровень броневой защиты, но сохраняли геометрические формы серийного образца. Некоторым конструктивным изменениям в связи с уменьшением боевой массы танка подвергались отдельные узлы ходовой части и бортовые редукторы.

Корпус облегченного танка сваривался из катаных броневых листов толщиной 15, 20, 60 и 80 мм. Башня, выполненная без переднего замана, имела толщину лобовой брони 180 мм (вместо 200 мм у серийного танка Т-54), бортов – 120 мм (вместо 160 мм), крыши – 20 мм (вместо 30 мм), кормовой части – 60 мм (вместо 65 мм).

Снижение уровня броневой защиты, а также использование в ходовой части облегченных опорных катков диаметром 790 мм (вместо 810 мм) со штампованными дисками и вварными ступицами, торсионных валов меньшего диаметра (48 мм вместо 52 мм), позволили уменьшить боевую массу танка до 31 т.

В результате выполненных мероприятий был создан высокоманевренный танк с мощной 100-мм танковой пушкой Д-10Т. Удельная мощность машины возросла с 10,4 до 12,4 кВтД (14,2 до 16,8 л.с.Д), а расчетная максимальная скорость – до 58,7 км/ч.

По мнению конструкторов завода №183, использование этого танка с повышенными характеристиками маневренности и проходимости позволило бы танковым соединениям решать боевые задачи, которые обычными серийными танками Т-54 выполнять было нецелесообразно.

В это же время для повышения боевых качеств танка Т-54 конструктором завода №183 П.П. Васильевым был предложен проект подвески машины с регулируемым клиренсом. Согласно проекту, высота танка, получившего наименование Т-84, могла изменяться с 1650 до 1200 мм. Применение регулируемой подвески обеспечивало танку минимальную площадь возможного поражения, позволяло максимально использовать рельеф местности для укрытия и маскировки, а также обеспечивало увеличение проходимости на поле боя. В системе изменения клиренса были использованы с частичными изменениями узлы и агрегаты гидравлической системы автомобильного самосвала ЯАЗ-205. Кроме гидравлической системы, для танка была разработана дублирующая пневматическая система подъема и опускания корпуса.

Однако дальнейшие работы по подвеске машины с регулируемым клиренсом (как и по облегченному варианту танка Т-54) были прекращены в связи с доработкой конструкции и возобновления серийного производства танка Т-54 в конце 1949 г.

Первый танк Т-54 с новыми корпусом и башней вышел в сдаточный пробег 29 августа 1949 г. В результате выполненных мероприятий боевую массу танка удалось уменьшить на 1700 кг. Заводские испытания машины пробегом на 1000 км начались 30 августа. В сентябре того же года собрали еще два контрольных танка Т-54 обр. 1949 г., которые прошли межведомственные испытания.

В первой половине ноября 1949 г. состоялись испытания обстрелом новой башни танка Т-54. По результатам обстрела главный конструктор завода №183 А.А. Морозов и районный инженер Дмитрусенко доложили министру транспортного машиностроения И.И. Носенко и начальнику ГБТУ Б.Г. Вершинину: «… 12 ноября провели испытания новой башни обстрелом щелей бронемаски, амбразур прицела и пулемета, для защиты которых от проникновения свинцовых брызг были проведены следующие мероприятия:

1. На вертикальных щелях бронемаски были установлены внутренние щитки и наружные боковые планки.

2. Верхняя горизонтальная щель бронемаски была прикрыта защитной планкой, приваренной к бронемаске.

3. Нижняя горизонтальная щель бронемаски была прикрыта внутри общим щитком – уловителем, а снаружи на бронемаске установлен удлиненный нижний броневой воротник.

4. Амбразура под пулемет была прикрыта изнутри защитным щитком с отражателем, укрепленном на пулемете.

5. Амбразура под прицел была защищена внутренним коробчатым щитком, приваренным к башне и отражательным щитком, укрепленным на кронштейне прицела. Снаружи амбразуры прицела и пулемета были снабжены защитными окантовками.

Все указанные щели были раздельно испытаны обстрелом при различных углах возвышения пушки и при различных положениях башни короткими очередями из пулемета СГ с исправлением наводки. Всего во время испытаний по всем щелям было произведено 508 выстрелов.

Проведенные мероприятия по защите от свинцовых брызг испытания выдержали. Проникновение свинцовых брызг внутрь башни места не имело…»

В конце ноября 1949 г. решением правительства серийное производство новой (второй) модификации танка Т-54 на заводах промышленности было разрешено. До конца 1949 г. собрали 54 танка (завод №183 – 29, завод №75 – 10 и завод №174 – 15 машин). Серийный выпуск танка Т-54 второй модификации продолжался до ноября 1951 г. Всего заводы промышленности изготовили 2523 танка Т-54 обр. 1949 г.

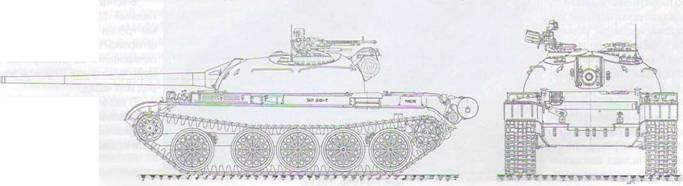

Танк Т-54 обр. 1951 г.

На вооружение Советской Армии танк Т-54 был принят приказом военного министра СССР в 1950 г.

Танк Т-54 обр. 1949 г. представлял собой модернизированный вариант танка Т-54 обр. 1947 г., на котором были проведены мероприятия первого этапа модернизации.

В связи с установкой новой башни для обеспечения максимальных углов склонения пушки вперед, без ущемления люка механика-водителя, ось ее цапф была сдвинута назад на 60 мм к оси опоры башни и опущена вниз на 25 мм, с соответствующим понижением крыши и общей высоты башни.

Вместо двух курсовых пулеметов, располагавшихся ранее на надгусеничных полках, в отделении управления справа от механика-водителя устанавливался один курсовой 7,62-мм пулемет СГ-43.

На вращающемся погоне основания люка заряжающего устанавливалась усовершенствованная конструкция турели зенитного пулемета ДШК.

Броневая защита танка претерпела некоторые изменения. Максимальная толщина верхнего лобового броневого листа корпуса была уменьшена со 120 до 100 мм с сохранением углов наклона от вертикали.

Обратный подворот (заман) башни, без образования ниши, был значительно уменьшен по высоте и сохранен только для обеспечения открывания крышки люка механика-водителя. Для сокращения площади литых участков в новой башне была значительно уменьшена в размерах литая часть крыши (перемычка) за счет увеличения поверхности вварных катаных листов крыши. На крыше башни устанавливалась командирская башенка новой конструкции.

Вместо существовавшей круглой формы люка механика-водителя была применена форма со срезанным сегментом. Открывание крышки люка обеспечивалось при любом положении башни и производилось поворотом против часовой стрелки. Кроме того, для исключения свисания башни над бортами были увеличены габариты выступающего за борта подбашенного листа и бортовых защитных планок. Все выступавшие части крыши над трансмиссией были значительно понижены, а входные жалюзи сделаны не

управляемыми (устанавливалась жесткая броневая решетка).

Новая конструкция крепления пушки несколько усложнила условия ее монтажа и демонтажа при поднятой корме башни по сравнению с объемом аналогичных работ по установке пушки в башне предыдущей конструкции.

Проведенные конструктивные изменения корпуса и башни позволили снизить массу танка с 36-37 до 35,5-36 т и улучшили броневую защиту машины, устранив вероятность рикошетирования снарядов в корпус танка. Однако оставшийся в кормовой части башни заман не исключал возможности рикошетирования снарядов малых калибров в крышу корпуса танка.

Мероприятия по модернизации коснулись и систем, обеспечивавших работу двигателя и трансмиссии танка. По-новому организованная система охлаждения двигателя отличалась уменьшенным аэродинамическим сопротивлением тракта охлаждающего воздуха. В системе воздухо- очистки вместо двух воздухоочистителей типа «Мультициклон» устанавливался новый трехступенчатый воздухоочиститель с автоматической очисткой пылесборников от пыли. Эжекционное удаление пыли из воздухоочистителя измененной конструкции упростило его обслуживание.

Форсуночный подогреватель с дымогарно-трубным котлом конструкции В.М. Голо- сова, устанавливавшийся у левого борта боевого отделения, облегчал пуск двигателя при низких температурах. Были изменены конфигурация и количество наружных топливных баков, а также форма верхнего топливного бака в МТО.

Ширина дисков направляющих колес была увеличена с 230 до 370 мм. Вместо литых балансиров средних и задних узлов подвески были введены штампованные балансиры и изменена конструкция буферного устройства балансира.

В качестве средств связи на танке использовалась коротковолновая приемо-передающая, симплексная, телефонно-теле- графная радиостанция ЮРТ с новым монтажным комплектом, который позволил полностью устранить помехи при радиоприеме. Дальность надежной связи телефоном при отсутствии помех радиоприему при работе на 4-метровую антенну составляла до 20-25 км при движении танка и до 35-40 км на стоянке.
