Огнеметные танки на базе Т-54

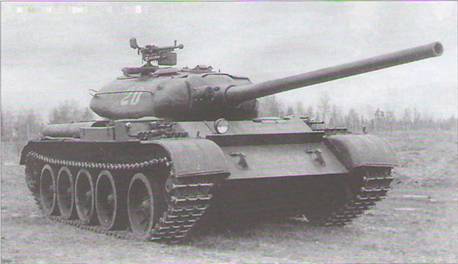

Огнеметный танк Т-54. 1948 г.

Схема размещения огнемета ATO-42 и его оборудования в танке Т-54. 1948 г.

После окончания Великой Отечественной войны в Советском Союзе были продолжены НИОКР по дальнейшему совершенствованию танковых автоматических пороховых огнеметов.

В 1946-1947 гг. в КБ завода №112 «Красное Сормово» в Горьком был разработан первый проект огнеметного танка на базе Т-54 с установкой в башне вместо спаренного пулемета серийного автоматического порохового огнемета АТО-42, конструкция которого прошла проверку в годы войны. В первой половине 1947 г. два варианта проекта огнеметного танка были представлены на рассмотрение в Министерство транспортного машиностроения и ГБТУ ВС. В обсуждении проектов приняли участие и представители завода №183.

В первом варианте проекта огнеметного танка размещение огнемета АТО-42 предусматривалось в башне машины, во втором – в корпусе, как в танках ОТ-34-76 и ОТ-34-85 периода Великой Отечественной войны. После неоднократных обсуждений вариантов проекта за основу был принят первый вариант установки огнемета – в башне танка. В конце 1947 г. КБ завода №112 приступило к выпуску рабочих чертежей машины, а в конце 1948 г. был изготовлен опытный образец огнеметного танка Т-54, который отправили на заводские испытания.

Одновременно с изготовлением опытного образца огнеметного танка Т-54 на заводе №112 в соответствии с постановлением Совета Министров СССР №2548-1050сс от 10 июля 1948 г. разработка автоматического танкового огнемета с дальностью огнеме- тания 200-300 м для танка Т-54 развернулась на заводе N975 в Харькове. Для этого на заводе N975 организовывалось специальное конструкторское бюро СКБ-1, а в НИИ-6 в Москве – специальная огневая лаборатория, на которую возлагались задачи по созданию новых огневых смесей. Начальником СКБ-1 завода N975 был назначен М.С. Озерский.

После проведения заводских испытаний огнеметный танк Т-54 в январе 1949 г. был отправлен с завода №112 на НИИБТ полигон, где в период с января по март того же года он прошел полигонные испытания.

От серийного Т-54 огнеметный танк Т-54 отличался установкой в башне вместо спаренного пулемета СГ-43 огнемета АТО-42 измененной конструкции и связанными с этим изменениями в конфигурации башни. Кроме того, в связи с установкой огнеметного оборудования была изменена компоновка внутреннего оборудования корпуса машины.

В состав экипажа танка входили четыре человека.

Для прицельного огнеметания использовался штатный телескопический прицел Till-19. Дальность огнеметания составляла от 60 до 110 м. При автоматической стрельбе дальность огнеметания не превышала 70-80 м. Стрельба велась одиночными выстрелами со скорострельностью 6-12 выстр./мин. или очередями по 3-4 выстрела. Емкость бака для огнесмеси обеспечивала производство 29-30 огневых выстрелов. Емкость магазина огнемета составляла четыре пороховых патрона. Мертвое пространство при огнеметании без встречного ветра было равным 8-10 м.

В боекомплект танка входили 24 выстрела к пушке, 2250 патронов к пулеметам СГ-43, 450 патронов к пулемету ДШК и 30 пороховых патронов к огнемету.

В связи с установкой огнемета лобовая часть башни с правой стороны была расширена за счет приварки специальной наделки к корпусу башни. К маске пушки приваривалась основание броневой защиты задвижки огнемета.

Полигонные испытания огнеметного танка выявили ненадежную работу огнеметного оборудования, недостаточную дальность и скорострельность огнеметания. Кроме того, расположение огнеметного оборудования не обеспечивало его нормального технического обслуживания.

В начале 1949 г. завод №112 «Красное Сормово» передали в ведение Министерства судостроительной промышленности, и дальнейшая работа по огнеметному танку на нем былапрекращена. Согласно постановлениям Совета Министров СССР №4752- 1832сс от 15 октября 1949 г. и №5560-2153сс от 17 декабря 1949 г., за создание огнеметного танка на базе Т-54 полностью стало отвечать СКБ-1 завода №75.

В сентябре-ноябре 1950 г. в СКБ-1 завода №75 изготовили четыре опытных образца усовершенствованного автоматического порохового танкового огнемета, получившего наименование АТО-49. К этому же времени в огневой лаборатории НИИ-6 создали новые марки огнесмеси, предназначенные для использования в огнемете АТО-49.

В декабре 1950 г. КБ завода N975 закончило разработку проекта установки огнемета АТО-49 в танке Т-54, получившего заводское обозначение «Объект 481». В феврале 1951 г. два опытных образца огнемета АТО-49 были сданы заказчику для проведения полигонных испытаний, которые они не выдержали из-за недостаточной дальности огнеметания. Огнеметы были возвращены для доработки.

В процессе доработки конструкции огнемета АТО-49 постановлением Совета Министров СССР от 19 октября 1951 г. средняя дальность огнеметания для него была снижена до 180 м при нижнем пределе в 170 м в условиях положительных температур, при безветрии и угле возвышения насадки огнемета 8°. Тем не менее заводские испытания доработанных огнеметов АТО-49, проведенные в период с 26 февраля по 24 апреля 1952 г., вновь показали, что они не удовлетворяют требованиям по надежности работы и дальности огнеметания. Огнеметы вновь подверглись доработке.

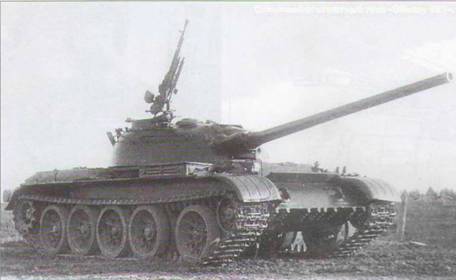

Опытный огнеметный танк «Объект 481».

Размещение огнемета АТО-49 в огнеметном танке «Объект 481». Вид сверху.

Размещение боекомплекта в огнеметном танке TO-54.

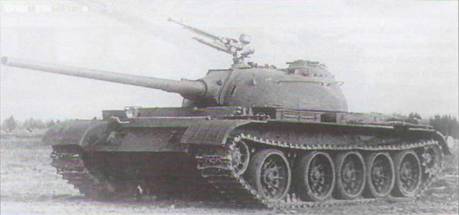

Огнеметный танк TO-54.

В мае 1952 г. завод N975 предъявил для проверочных испытаний два образца опытного огнеметного танка «Объект 481», с огнеметом АТО-49 доработанной конструкции с электробензиновой и пиротехнической системами зажигания.

«Объект 481» отличался от серийного танка Т-54 образца 1951 г. установкой в башне вместо спаренного пулемета СГМТ огнемета АТО-49 и дополнительного размещения в отделении управления и боевом огнеметного оборудования.

Танковый огнемет АТО-49 – пороховой, автоматический. В состав огнеметного оборудования входили воздушная и жидкостная системы, а также система электробензинового зажигания. На втором опытном образце танка устанавливался огнемет АТО-49 с пиротехнической системой зажигания.

Прицельное огнеметание с места производилось наводчиком с использованием штатного прицела ТШ2-22, при этом углы обстрела из огнемета в вертикальной плоскости составляли от -4°30' до +17°30'. Дальность огнеметания при угле возвышения огнемета 8° достигала 166-170 м, а техническая скорострельность – 20 выстр./мин. Емкость огнеметного выстрела составляла 20 л. Для огнеметания применялась огнесмесь АП-7, представлявшая собой смесь бензина и керосина с добавкой порошка – загустителя ОП-2 и ксиленола. Температура пламени огнеметного выстрела достигала 900-1000°С.

В боекомплект танка с АТО-49 с электробензиновым зажиганием входили 19 выстрелов к пушке, 1500 патронов к курсовому пулемету, 200 патронов к зенитному пулемету ДШ КМ, 20 пороховых патронов к огнемету. Для танка с АТО-49 с пиротехнической системой зажигания в боекомплект

к пушке входили 20 выстрелов и дополнительно укладывались 20 зажигательных патронов, которые размещались в барабане системы пиротехнического зажигания (ПТЗ). Емкость бака для огнесмеси обеспечивала производство 20 огнеметных выстрелов. Укладка боекомплекта к пушке в огнеметном танке по сравнению с укладкой боекомплекта в линейном танке Т-54 изменилась.

В связи с установкой огнемета в лобовой броне башни было сделано отверстие для вывода отводящей трубы, соединявшей переднюю крышку с шаровым гнездом задвижки огнемета. Отверстие прикрывалось броневым кожухом. С броневой маской пушки бронировка задвижки сединялась с помощью специальной тяги, обеспечивавшей ее перемещение при наводке огнемета с помощью подъемного механизма пушки Д-10Т.

Для заправки бака огнесмесью в подбашенном листе корпуса имелся специальный люк, закрывавшийся броневой крышкой, а отверстие для заправки переднего топливного бака было смещено назад.

Проверочные заводские испытания в мае 1952 г. танки «Объект 481»не выдержали из- за недостаточной дальности огнеметания.

После доработки конструкции огнемета завод в августе того же года предъявил танки на повторные испытания, которые вновь показали недостаточную дальность огнеметания (169,6 м вместо 180 м). Однако по ходатайству Министерства транспортного машиностроения эти две машины были допущены на полигонные испытания, состоявшиеся на НИИБТ полигоне в период с 17 октября по 26 декабря.

АТО-49 показали среднюю дальность огнеметания (в условиях попутного ветра от 0 до 6 м/с при угле возвышения насадки 8°) 166-170 м вместо 180 м при безветрии, предусмотренных заданием. По результатам испытаний для дальнейшей доработки был принят огнемет АТО-49 с пиротехнической системой зажигания с использованием зажигательных патронов ЗП-2. Проведение войсковых испытаний огнеметных танков с доработанными огнеметами в количестве пяти машин намечалось в IV квартале 1953 г.

В конце 1953 г. завод N975 предъявил на полигонные испытания пять огнеметных танков Т-54 с АТО-49 с пиротехнической системой зажигания. Испытания машин состоялись на артиллерийском полигоне 4-й Гвардейской Кантемировской дивизии в период с 3 января по 10 марта. На основании результатов войсковых испытаний постановлением Совета Министров СССР от 14 мая 1954 г. автоматический танковый огнемет АТО-49 под маркой АТО-1 с установкой его в танке Т-54 был принят на вооружение Советской Армии. Приказ министра обороны СССР о принятии танка на вооружение под маркой ТО-54 был подписан 21 июня 1954 г.

Серийное производство танков ТО-54 осуществлялось на заводе №75 в Харькове в 1955-1959 гг., а выпуск огнеметов АТО-1 был организован на заводах в Свердловске и Омске. Всего изготовили 110 огнеметных танков ТО-54.

От базовой машины огнеметный танк ТО-54 отличался в основном установкой вместо спаренного с пушкой 7,62-мм пулемета СГМТ порохового автоматического танкового огнемета АТО-1 и его оборудования. В связи с установкой огнеметного оборудования масса танка возросла до 36,45 т.

Установка огнемета в башне танка ТО-54 позволяла вести прицельное огнеметание с места с использованием штатного прицела ТШ2-22, при этом углы обстрела из огнемета в вертикальной и горизонтальной плоскостях были такими же, как для пушки танка Т-54. Дальность прицельного огнеметания составляла до 160 м, а максимально возможная скорострельность – 20 выстр./мин. Емкость огнеметного выстрела равнялась 20 л.

Боекомплект танка состоял из 19 выстрелов к пушке, 1500 патронов к курсовому пулемету, 200 патронов к зенитному пулемету ДШКМ, 20 пороховых патронов к огнемету и 20 зажигательных патронов. Емкость бака для огнесмеси обеспечивала производство 20 огнеметных выстрелов.

В целом боевые и технические характеристики огнеметного танка остались такими же, как у танка Т-54.

Схема размещения огнемета ATO-200 и его оборудования в огнеметном танке «Объект 482». Вид сверху.

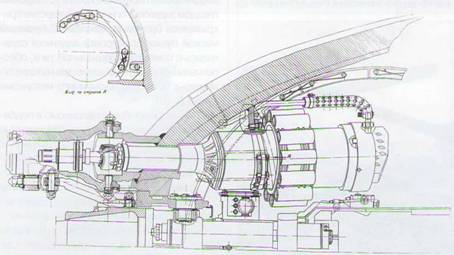

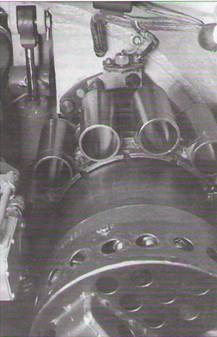

Размещение огнемета ATO-200 в башне огнеметного танка «Объект 482».

Опытный огнеметный танк «Объект 482».

Результатом дальнейшего совершенствования конструкции автоматического танкового огнемета АТО-1 стало создание в СКБ-1 завода №75 огнемета АТО-200 с дальностью огнеметания 200 м.

Проект нового огнемета был разработан в 1955 г. Опытные образцы огнемета АТО- 200 поступили на испытания в 1956 г. Их отработка и последующие испытания продолжались до конца 1958 г.

В декабре 1958 г. на заводе им. Малышева (до 1957 г. – завод №75) огнемет АТО-200 был установлен в опытном танке Т-54Б («Объект 482»), который в период со 2 марта по 15 июля 1959 г. прошел испытания на НИИБТ полигоне. Однако небольшая партия нового огнеметного танка в количестве 10 машин, выпущенная в 1961 г., была изготовлена на базе танка Т-55, который стал базовой машиной при серийном производстве нового огнеметного танка ТО-55.

Огнеметный танк «Объект 482» отличался от серийного Т-54Б установкой огнеметного оборудования с размещением огнемета АТО-200 в башне вместо спаренного пулемета СГМТ. Зенитный пулемет ДШК на танке не устанавливался.

Устройство и компоновка огнеметного оборудования в опытном танке Т-54Б по сравнению с огнеметным танком ТО-54 значительных изменений не претерпели, за исключением расположения и внесения ряда конструктивных изменений, связанных с конструкцией АТО-200 и оборудованием стабилизатора вооружения «Циклон». Возимый запас огнесмеси на 12 огневых выстрелов находился в специальном баке емкостью 460 л, который располагался в носовой части корпуса.

В связи с установкой огнеметного оборудования боекомплект танка был сокращен до 20 выстрелов к пушке и до 1500 патронов к курсовому пулемету СГМТ. В боекомплект к огнемету входили 12 пороховых патронов и 12 зажигательных патронов ЗП-2.

Огнемет АТО-200 относился к пороховым огнеметам многократного действия с пиротехническим зажиганием струи огнесмеси. Для выброса огнесмеси из цилиндра огнемета использовалась энергия пороховых газов, получаемых при сгорании заряда порохового патрона. Углы наводки насадки огнемета в вертикальной плоскости составляли от -5 до +18°.

Наводка огнемета на цель производилась с помощью стабилизатора «Циклон», а также ручных механизмов наводки пушки с использованием штатного прицела ТШ2-22. Максимальная дальность огнеметания составляла 200 м. Прицельное огнеметание было возможно не только с места, но и сходу одиночными выстрелами со скорострельностью до 8 выстр./мин или автоматически очередями по 3-5 выстрелов. Для огнеметания использовались огнесмеси марки СКС- 0 (СКС-15), ББЦ (ББЦ-3) и опытная огнесмесь на основе порошка НК, изготовленная ЦНИВТИ.

Для удобства работы в боевом отделении был введен вращающийся полик, который имел привод от вращающегося жидкостного контактного устройства (ВЖКУ), располагавшегося в центре боевого отделения.

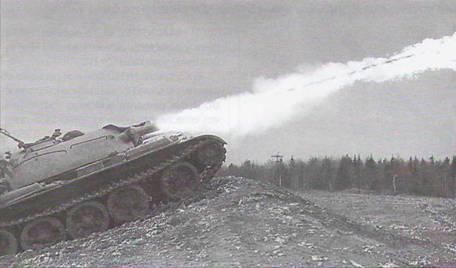

Огнеметание из танка "Объект 482».

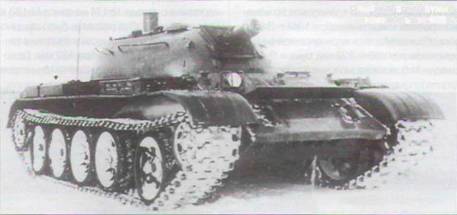

Опытный огнеметный танк «Объект 483».

В 1959 г. в СКБ-1 завода им. Малышева под руководством А.А. Морозова на базе танка Т-54 был разработан опытный огнеметный танк, получивший заводское обозначение «Объект 483». Опытный образец, изготовленный заводом в 1959-1960 гг., прошел испытания на НИИБТ полигоне в 1961 г.

Огнеметный танк «Объект 483» отличался от базовой машины установкой огнемета ОМ-250 порохового типа в амбразуре башни вместо пушки. Емкость огневого выстрела по сравнению с емкостью выстрела танковых огнеметов АТО-1 и АТО-200 была увеличена до 100 л, т.е. до предельной величины для струйных огнеметов по условиям воспламеняемости применявшихся отнесмесей. Увеличение емкости огневого выстрела сделало невозможным размещение в башне пушки и спаренного с ней пулемета. В связи с этим экипаж танка был сокращен за счет заряжающего до трех человек.

Первоначально в качестве дополнительного оружия предусматривалось использование 7,62-мм пулемета в башне, а также расположенных снаружи по бортам башни двух авиационных реактивных установок для шестнадцати 57-мм активно-реактивных снарядов. Однако от этого решения отказались по компоновочным и тактическим соображениям. В качестве дополнительного вооружения был оставлен только курсовой 7,62-мм пулемет СГМТ с боекомплектом.

Огнемет ОМ-250 монтировался на цапфах в амбразуре башни. Для прицельного огнеметания использовался перископический прицел.

Скорость выброса огнесмеси достигала 100 м/с и ее дальнейшее повышение было ограничено прочностью конструкции огнемета. Максимальная дальность огнеметания не превышала 270 м. Огнемет позволял вести стрельбу как очередью, так и одиночными выстрелами со скорострельностью 5 выстр./мин. Емкость огнеметного бака обеспечивала производство 14 огневых выстрелов. Для огнеметания применялись огнесмеси марки ББУ и СКС-15.

В башне танка была упразднена амбразура спаренного пулемета, а амбразура для телескопического прицела заварена. В кормовой части башни был сделан большой круглый вырез, в который вваривался цилиндрический патрубок, закрывавшийся сзади броневой крышкой на болтах. К патрубку приваривалась вертикальная труба с вентилятором, предназначавшимся для охлаждения газовой камеры огнемета.

Внутри башни справа от огнемета на подвесных амортизаторах крепился бак для огнесмеси емкостью 1600 л, который поворачивался вместе с башней. Правый люк в крыше башни использовался для осмотра и заправки бака огнесмесью.

Отсутствие пушечного и спаренного пулеметного оружия ограничивало боевое применение танка «Объект 483» решением только специальных задач, а также демаскировало боевую машину. Кроме того, наличие современных пехотных противотанковых средств у вероятного противника привело к тому, что использование огнеметных танков с дальностью огнеметания до 200-250 м становилось весьма затруднительным и неэффективным. По этой причине дальнейшие работы по огнеметному танку были прекращены.
