"Молодец" РТ-23 УТТХ. 15Ж61 (РС-22)

В соответствии с договором ОСВ-2, требования которого соблюдались сторонами, СССР не мог создавать, испытывать или развертывать мобильные пусковые установки тяжелых МБР. При этом тяжелой считалась ракета, стартовый или забрасываемый вес которой превышает вес ракеты УР-100Н. То есть стартовый вес РТ-23 УТТХ не мог быть более 105,6 тонн, а забрасываемый – более 4,35 т. Конструкторам удалось уложиться в эти параметры.

Испытания ракеты проходили на полигоне Плесецк с 27 февраля 1985 по 22 декабря 1987 года. После ряда доработок по результатам испытаний, в декабре 1988 года БЖРК поставлен на боевое дежурство. 28 ноября 1989 года боевой железнодорожный ракетный комплекс РТ-23УТТХ был принят на вооружение. Ресурсные испытания поезда П-450 для БЖРК завершены в декабре 1991 года.

В 1983 году началось оборудование трех маршрутов движения БЖРК с местами стоянок. В короткие сроки было проведено обустройство пунктов постоянной дислокации. В головном позиционном районе началось оборудование и подготовка к эксплуатации маршрута протяженностью свыше 1 500 километров.

Серийное производство ракет было развернуто на Павлоградском механическом заводе. Железнодорожная пусковая установка выпускалась серийно Юргинским машиностроительным заводом и Волгоградским ПО "Баррикады". В мае 1986 года изготовление комплексов средств преодоления ПРО передано с Украины смежным организациям России. Производство ракет остановлено в 1991 году.

Конструкторам пришлось решать целый ряд проблем, связанных с созданием железнодорожного комплекса. Требовалось обеспечить устойчивость вагона, имеющего вместе с пусковой установкой и ракетой в контейнере массу более 200 тонн. Нагрузка от колесной пары пускового вагона в полтора раза превышала предельно допустимую нагрузку, установленную Министерством путей сообщения.

Для решения проблемы избыточной массы был сконструирован трехвагонный сцеп. При старте ракеты, когда нагрузки очень велики, соседние вагоны с помощью специальных устройств "поддерживают" пусковой, обеспечивая его устойчивость. После пуска ракеты, когда вагон в одно мгновение становится легче более чем на сто тонн, боковые вагоны также с помощью специального устройства "догружают" пусковой, прижимая его к железнодорожному полотну.

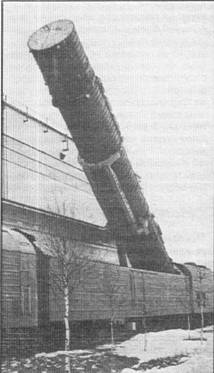

Железнодорожная ПУ РТ-23

Ракета состоит из трех ступеней и головной части. Первая ступень имеет маршевый РДТТ, хвостовой и соединительный отсеки. Маршевый двигатель коконной конструкции с одним центрально расположенным неподвижным соплом.

Вторая ступень имеет маршевый РДТТ с одним центрально расположенным соплом, которое снабжено выдвижным насадком, позволяющим увеличить удельный импульс двигателя на больших высотах, а также соединительный отсек. Корпус РДТТ коконной конструкции.

Третья ступень имеет маршевый РДТТ, аналогичный второй ступени, и переходный отсек.

В головной части ракеты размещены десять боевых блоков индивидуального наведения на цель с ядерными зарядами. Блоки размещены в один ярус. Ступень разведения блоков имеет двигательную и силовую установки. Головная часть прикрыта аэродинамическим обтекателем изменяемой геометрии – такая конструкция обусловлена ограничением длины железнодорожного вагона.

Пуск ракеты осуществляется из вертикального положения после отвода контактных электропроводов (для этого создана специальная система), открытия крыши и выхода из вагона транспортно-пускового контейнера.

Конструкторами была решена сложная задача отклонения вышедшей из контейнера ракеты перед запуском маршевого двигателя. Из контейнера ракету выбрасывает маломощный ракетный двигатель – пороховой аккумулятор давления (ПАД). ПАД обеспечивает подъем ракеты на двадцать-тридцать метров. После окончания действия ПАДа включается маршевый двигатель первой ступени. Для того чтобы факел работающего двигателя первой ступени не повредил вагон и пусковую установку, была разработана система управления, позволяющая отклонять ракету после старта так, чтобы струя раскаленных газов не касалась жизненно важных систем пускового вагона, а прошла мимо него. Отклонение ракеты до включения маршевого двигателя осуществляется за счет отклонения головной части.

Для ракеты были созданы специальные пусковые вагоны с распашной крышей. В состав комплекса вошли три пусковые установки (боевых модуля), командный пункт, вагоны для систем жизнеобеспечения и личного состава ракетчиков. Всего 17 вагонов. Боевое дежурство в автономном режиме комплекс может нести в течение одного-двух месяцев. Маршруты боевого патрулирования железнодорожных комплексов простираются на 1 500 километров от мест базирования. Стрельба может производиться как с любой точки на маршруте патрулирования, так и непосредственно на станции базирования во время стоянки. Полк железнодорожных РТ- 23УТТХ имеет три ракеты на пусковых установках в составе эшелона.

Повышенная выживаемость комплекса может быть достигнута не только за счет его мобильности, но и за счет укрытия состава в период опасности в одном из скальных железнодорожных тоннелей, расположенных на маршрутах боевого патрулирования.

По мнению специалистов, существование боевых железнодорожных ракетных комплексов с местами стоянок и оборудованными маршрутами боевого патрулирования протяженностью в несколько тысяч километров по всей стране способствовало сохранению единой системы Министерства путей сообщения России после распада СССР.

Железнодорожная пусковая установка разработана в Ленинградском КБ Спецмаш под руководством Алексея Уткина. Система управления разработана в НИИ АП под руководством Владимира Лапыгина. Система температурно- влажностного режима и отвода тепла создана в Московском КБ транспортно- химического машиностроения (КБТХМ). Командный модуль для управления пусковой установкой БЖРК разработан в ЦКБТМ под руководством Бориса Аксютина и Александра Леонтенкова.

Всего было выпущено более двухсот ракет РТ-23 всех модификаций. В 1999 году 36 ракетных комплексов на железнодорожных ПУ несли боевое дежурство в ракетных дивизиях на станции Василек под Костромой (12 ПУ), под Гладкой Красноярского края (12 ПУ) и Бершетью Пермской области (12 ПУ).

С 1991 года комплексы находятся в пределах станций на пристанционных путях на удалении 20 километров, однако периодически меняют пункты своих стоянок.

В соответствии с договором СНВ-2, в случае ратификации его российским парламентом, комплексы РТ-23 УТТХ подлежат ликвидации, а производство ракет не может быть возобновлено на Павлоградском механическом заводе, расположенном на территории Украины.

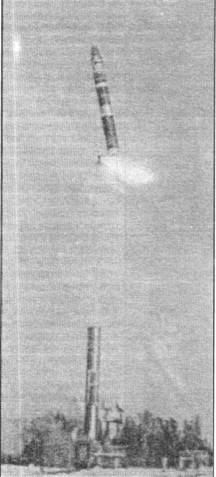

Пуск РТ-23
