«СОТКА» (окончание)

Владимир АНТОНОВ, Николай ГОРДЮКОВ

В публикованный в предыдущем номере журнала материал о проекте «Т-4» Павла Осиповича Сухого будет неполным без рассказа о проводимых в ОКБ в 1967 - 1969 г.г. работах по созданию дальнего сверхзвукового самолета ракетоносца-разведчика Т-4М.

Эта машина - дальнейшее развитие самолета Т-4 в части расширения его боевых возможностей за счет увеличения дальности полета на дозвуковых скоростях, улучшения взлетно-посадочных характеристик, увеличения максимального веса боевой нагрузки и расширения состава применяемого вооружения.

Т-4М мог бы быть первым в мире самолетом с крылом изменяемой стреловидности, рассчитанным на диапазон крейсерских скоростей от М=0,6 до М=3.

При разработке проекта Т-4М большое внимание уделялось максимальной преемственности его с самолетом Т-4. Сохранялись двигательные установки, все самолетные системы и бортовое радиоэлектронное оборудование. Применялись освоенные ранее материалы и типовые конструкторские решения. Использовались хорошо проверенныетехнологии.

В течение 1967-1969 г. г. было создано около 30 вариантов компоновок этого самолета, отличающихся друг от друга фрагментами аэродинамической и конструктивно-компоновочной схем. Результаты изысканий были оформлены в виде дополнения к эскизному проекту и в конце 1969 г. направлены на заключение Заказчику и отраслевым институтам МАП.

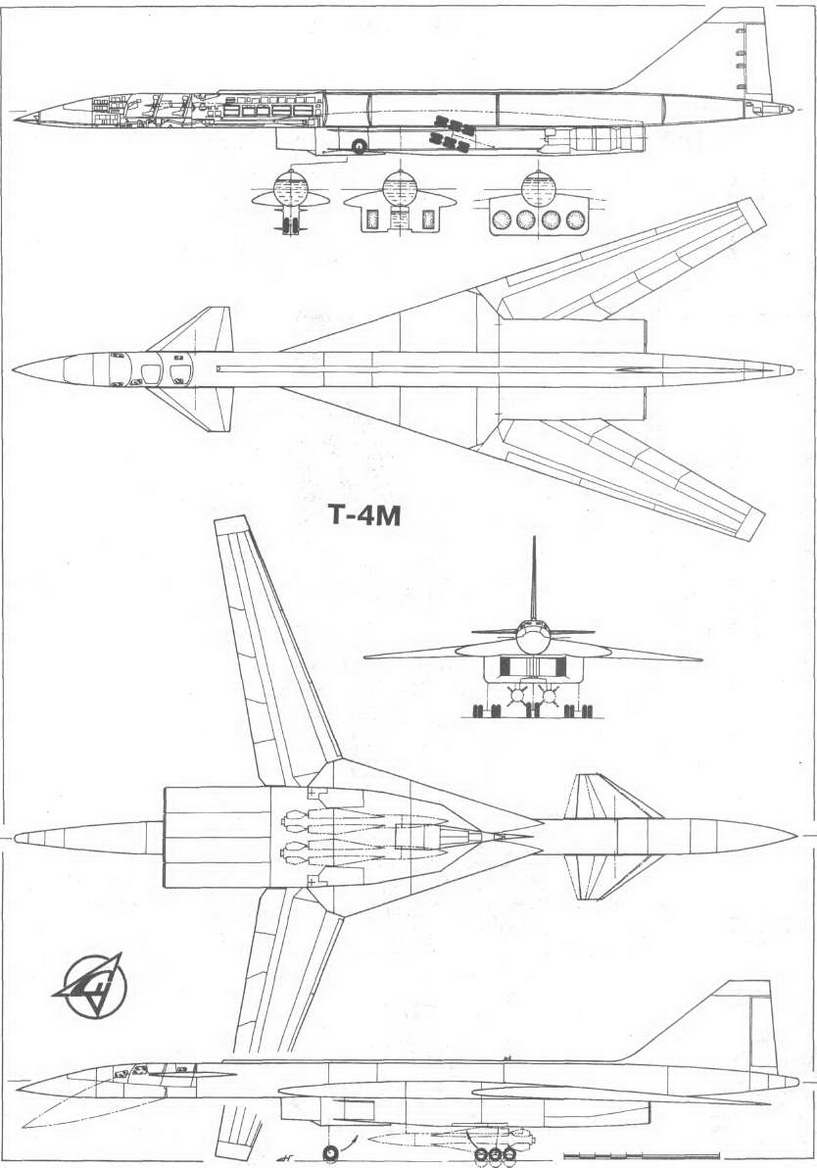

Аэродинамическая компоновка Т-4М была выполнена по схеме «утка» с крылом изменяемой стреловидности в полете.

Крыло самолета состояло из неподвижной части - центроплана и двух поворотных консолей, которые с помощью шарниров крепились к центроплану. Поворотные консоли изменяли угол стреловидности передней кромки от 15 до 72 градусов и оснащались средствами механизации: по задней кромке-двухсекционными для каждой консоли двухще-левыми выдвижными закрылками и элеронами, а по передней кромке-выдвижными предкрылками по всему размаху консолей.

Над центропланом располагался фюзеляж большого удлинения, имеющий круглое поперечное сечение и отклоняемую на режимах взлета и посадки носовую часть фюзеляжа.

Для обеспечения продольного управления самолетом на головной части фюзеляжа располагалось поворотное горизонтальное оперение, снабженное для повышения эффективности на режимах взлета и посадки выдвижными однощелевыми закрылками.

В хвостовой части фюзеляжа устанавливалось однокилевое с рулем направления вертикальное оперение.

Силовая установка самолета Т-4М принципиально не отличалась от силовой установки Т-4 и включала в себя четыре двигателя РД-36-41, расположенные по схеме «пакет» в единой мотогондоле с плоскими регулируемыми воздухозаборниками с вертикальными поверхностями торможения, кажды й из которых также обслужи вал два двигателя.

Топливо в самолете размещалось в десяти емкостях: в пяти топливных баках, расположенных в фюзеляже; в правом и левом топливных баках передней части центроплана; в расходном топливном баке, расположенном в мотогондоле между воздушными каналами и в двух топливных баках, расположенных в поворотных консолях крыла. Суммарный запас горючего во внутренних баках должен был составлять 82000 кг.

Экипаж самолета состоял из трех человек-двух летчиков и штурмана-оператора, которые размещались в кабине, разделенной на два отсека негерметичной поперечной перегородкой. В переднем отсеке по схеме «рядом» устанавливались катапультные кресла летчиков. В заднем, ближе клевому борту планировалось применить систему дистанционного управления (СДУ) рулевыми поверхностями на всех режимах полета по сигналам перемещения ручки управления и педалей.

Вооружение на Т-4М устанавливалось на двух точках подвески под мотогондолой. Предполагалось применять управляемые ракеты класса «воздух-поверхность», авиабомбы, авиационные мины, разовые бомбовые кассеты. Подвеска авиабомб осуществлялась в двух вариантах:

- основном, включающем в себя авиабомбы общим весом до 8000 кг, размещенные в двух контейнерах, которые унифицированы по габаритам с контейнерами для разведывательной аппаратуры;

- дополнительном, с размещением авиабомб на открытой подвеске на многозамковых балочных держателях, с максимальным весом бомбовой нагрузки до 18000 кг.

С грузом бомб, в контейнерах, самолет мог совершать полет на сверхзвуковой скорости. Разведывательное оборудование, примененное на Т-4М, должно было обеспечить проведение радиотехнической, радиолокационной, инфракрасной, фото- и радиационной разведки. Вся аппаратура упаковывалась в четыре подвесных контейнера.

Конструкторы предполагали поэтапное наращивание уровня летно-технических характеристик самолета Т-4М за счет:

- применения двухконтурных двигателей нового поколения с более высокой весовой отдачей и меньшим удельным расходом топлива;

- разработки и освоения промышленностью новых конструкционных материалов, в том числе композицонных;

- освоения промышленностью производства радиоэлектронного оборудования на твердых схемах, что позволяло в дальнейшем существенно повысить его надежность и снизить вес.

Однако в конце 1969 г. работы над проектом самолетаТ-4М были прекращены.

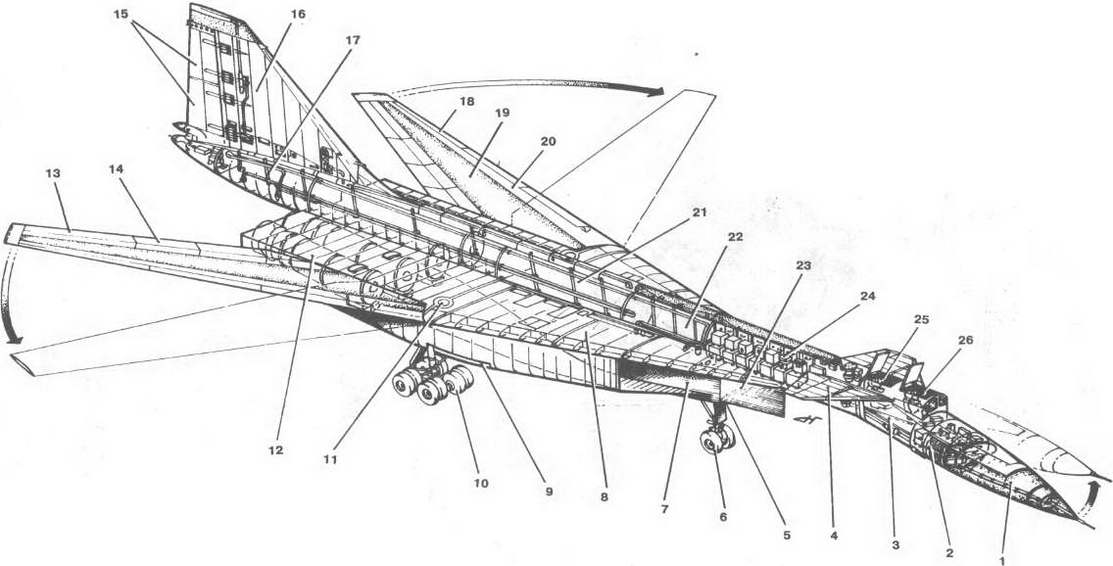

1.Отклоняемая носовая часть фюзеляжа (ОНЧФ)

2.Блоки отсека ОНЧФ

3.Кабина экипажа

4.Переднее горизонтальное оперение

5.Створка передней стойки шасси

6.Передняя стойка шасси

7.Регулируемая панель воздухозаборника

8.Центроплан

9.Створка основной стойки шасси

10.Основная стойка шасси

11.Поворотный шарнир

12.Двигатель

13.Элероны

14.Закрылки

15.Секции руля направления

16.Киль

17.Топливомер

18.Секции предкрылка

19.Топливный бак поворотной части крыла

20.Поворотная часть крыла

21.Топливный бак фюзеляжа

22.Расходный топливный бак

23.Неподвижный клин воздухозаборника

24.Отсек радиоэлектронного оборудования (закабинный отсек)

25.Кресло штурмана

26.Кресло летчика
