120-мм авиадесантное самоходное орудие 2С9 "Нона-С"

Главный конструктор самоходного орудия – А.Г.Новожилов.

Самоходное орудие разработано на базе шасси десантного бронетранспортера БТР-Д. На машине используется универсальное тонкостенное орудие, которое может стрелять унитарными артиллерийскими боеприпасами: кумулятивными и осколочно- фугасными снарядами и минометными 120-мм минами, в том числе зарубежного производства.

САО может десантироваться парашютно-реактивным способом с самолетов: Ан-12 (одно САО), Ил-76 (до трех САО), Ан-22 (до пяти САО) в диапазоне высот от 300 до 1500 м. При преодолении водных препятствий угол входа в воду составляет до 30°, а выход на берег-до 25°. Время перевода из походного положения в боевое 30 секунд. 120-мм орудие 2А51 (2А60) изготавливается на Пермском машиностроительном заводе (ныне ОАО "Мотовилихинские заводы").

Установка широко применялась в боевых действиях в Афганистане, где были выявлены некоторые недостатки системы, в частности, гусеничный движитель забивался мелкими камнями и часто выходил из строя. Для применения в подобных условиях были разработаны вариант самоходного орудия на базе колесного бронетранспортера БТР-80 – "Нона-СВК" и буксируемое орудие 2Б16. На выставке "ВТТВ-Омск-99" был продемонстрирован модернизированный вариант САО 2C9-I "Свиристелка"'.

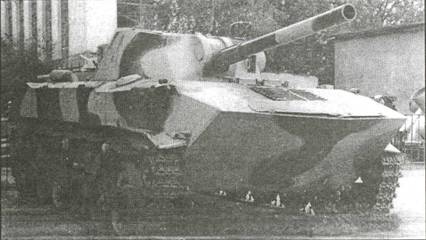

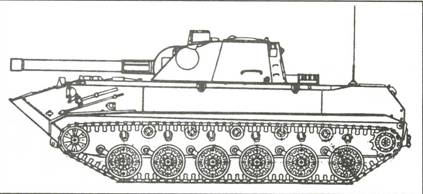

Самоходное орудие 2С9

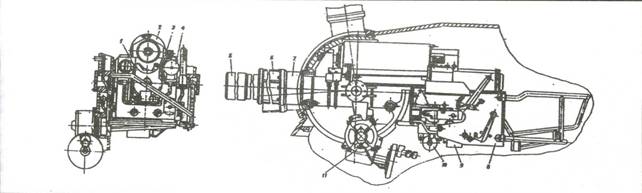

120-мм орудие 2А51

I – затвор: 2 – тормоз отката; 3 – пневмооборудование; 4 – накатник; 5 – ствол; 6 – кожух; 7 – люлька; 8,9- ограждение; 10 – электрооборудование; 1 1 – подъемный механизм

Состояние на вооружении с 1981 года

Разработчик ЦНИИ точного машиностроения и Пермский машиностроительный завод

Изготовитель Пермский МЗ

Боевая масса, т 8,7

Длина с пушкой вперед, мм 6020

Ширина, мм 2630

Высота, мм 2300

Клиренс, мм переменный 100-450

Ср. уд. давл. на грунт, кг/см 2 0,5

Тип двигателя дизель 5Д20

Максимальная мощность, л.с 240 (300)

Максимальная скорость, км/ч 60

Скорость на плаву, км/ч… 9

Запас хода, км 500

Преодолеваемые препятствия:

– подъем, град 32

– крен, град 18

– брод, м плавающее

Бронирование, мм

– лоб корпуса 16

– лоб башни 6

Экипаж, чел

Приборы наблюдения ТНПО-170А, МК-4, ТПК-2

Радиостанция -173

Переговорное устройство Р-174

Артиллерийское вооружение:

Тип орудия. одно 120-мм орудие 2А60 (2А51)

Разработчик. КБ ПермскогоМЗ

Изготовитель Пермский МЗ

Длина ствола, клб 4,2

Самоходное орудие 2С9

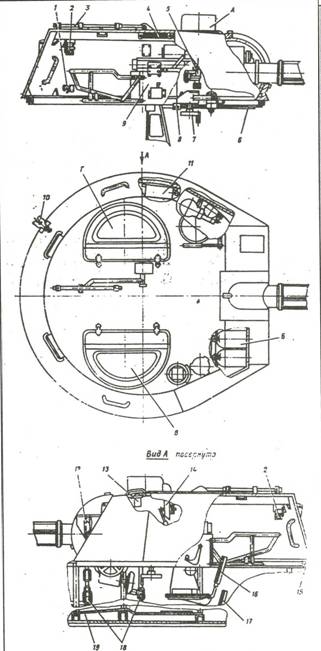

Боевое отделение САО 2С9:

1 – ручка стопора; 2 – прибор наблюдения ТНПО-170А; 3 -штырь; 4 – стопор; 5 – прицел 1П8; 6 – сектор; 7 – поворотный механизм; 8 – указатель; 9 – орудие 2А51; 10 – стопор; II – электрооборудование; 12 – защитное стекло; 1 3 – клапанная коробка; 14 – прибор наблюдения МК-4; 15 – погон; 16, 17 – сиденье; 18 – боеукладки; 19 – полики

Длина отката, мм 400

Максимальная дальность стрельбы, м 8850

Углы наведения, град.:

– вертикального. от +4 до +80

– горизонтального /-35

Скорострельность, выстр./мин 4-10

Боекомплект, выстрелов 25

Прицел елескопический 1П8
