30-мм автоматический гранатомет АГС-17 "Пламя" на плавающем автомобиле ЛуАЗ-967М (ЛуАЗ-967)

Станковый гранатомет АГС-17 разработан в КБ точного машиностроения и выпускается серийно Вятско-Полян- ским машиностроительным заводом.

30-мм автоматический гранатомет АГС-17 предназначен для вооружения мотострелковых подразделений и усиления их огневых возможностей в борьбе с живой силой противника, расчетами пулеметов, противотанковых и безоткатных орудий.

Для боевого применения гранатомет АГ-17 устанавливается на треножном станке САГ-17, к гранатомету присоединяется патронная коробка с патронами и прицел ПАГ-17. На гранатомете дополнительно имеется открытый механический прицел.

Использование гранатомета возможно как с грунта, так и с машины. Гранатомет АГС-17 может устанавливаться на легкой плавающей машине ЛуАЗ-967 (колесная формула 4 х 4), на БТР-80 (сверху сзади на башне). Максимальный темп стрельбы – 350-400 выстрелов в минуту. Стрельба ведется по настильной или навесной траекториям короткими (до 5 выстрелов), длинными (до 10 выстрелов) очередями, непрерывно или одиночными выстрелами. Работа автоматики гранатомета основана на принципе использования энергии отдачи свободного затвора. Для увеличения поверхности охлаждения ствола он имеет оребрение, размещенное ближе к казенной части. В процессе серийного производства на гранатометах поздних годов выпуска применили утолщенный ствол с кольцевыми проточками.

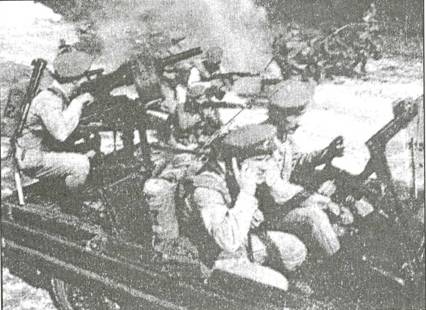

Автоматический гранатомет АГС-17 на автомобиле ЛуАЗ

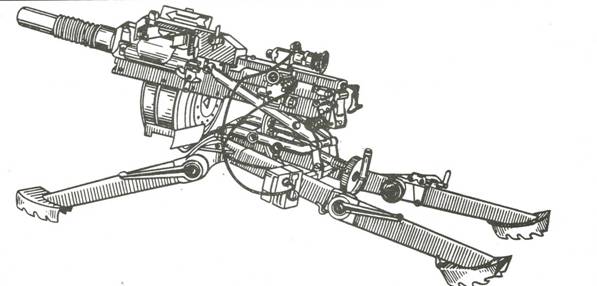

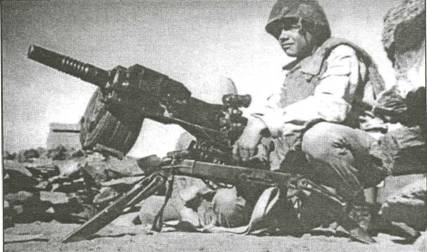

Автоматический гранатомет АГС-17

В походном положении гранатомет переносится в сумке, а станок при помощи специальных ремней.

Для стрельбы из гранатомета применяется выстрел ВОГ-17 с осколочной гранатой, снабженной головным взрывателем мгновенного действия, срабатывающим при встрече гранаты с преградой.

Улучшением гранатомета АГС-17 занималось ЦКИБ СОО под руководством В.Н.Телеша, было выполнено две модернизации.

Модернизированный вариант гранатомета получил обозначение "Алтаит" (6Г25), его масса со станком была снижена с 30 до 22 кг, а трудоемкость уменьшилась на 30%. В серийное поизводство модернизированный гранатомет не пошел.

Состояние на вооружении с 1970-х годов

Разработчик базы КБ ЛуАЗ

Изготовитель базы ЛуАЗ

Производство серия с середины

1970-х годов

База ЛуАЗ-967, ЛуАЗ-967М

Боевая масса, т 1,35

Масса автомобиля, т 0,93-0,96

Длина, мм 3682

Ширина, мм 1712

Высота, мм 1550-1580

Дорожный просвет, мм. 285

Преодолеваемые препятствия:

– подъем, град 58%

– брод, м плавающий

Тип двигателя. карбюраторный МеМЗ

Максимальная мощность, л.с 37

Удельная мощность, л.с/т 27,4

Максим, скорость, км/ч 75

Скорость на плаву, км/ч 3-6

Бронирование, мм нет

Экипаж, чел 3

Радиостанция Р-126

Вооружение:

Тип гранатомета один 30-мм автоматический станковый АГС-17

Разработчик ОКБ-16 (КБТочмаш)

Изготовитель Вятско-Полянский МЗ

Калибр, мм 30

Масса гранатомета, кг:

– со станком и прицелом 31

– без станка 18

Масса станка, кг 12

Тип ствола нарезной

Тип станка САГ-17

Масса патронной коробки с патронами, кг 14,5

Вместимость патронной коробки, выстрелов 29

Основной прицел: -тип оптический ПАГ-17

– масса, кг 1,0

– увеличение , крат 2,7

Дальность стрельбы, м:

– прицельная 800

– предельная 1700

Темп стрельбы, выс. /мин.:

– при автоматическом огне 350-450

– при стрельбе одиночными выстрелами 50-100

Предельная дальность стрельбы с открытым прицелом, м 800

Тип боеприпасов ВОГ-17,

ВОГ-17А, ВОГ-17М Начальная скорость

гранаты, м/с 185

Масса выстрела, кг 0,35

Масса гранаты, кг 0,28

Тип БЧ осколочная

Тип взрывателя головной

Масса ВВ, кг 0,036

Радиус сплошного поражения убойными осколками при вероятности 0,9, м не менее 7

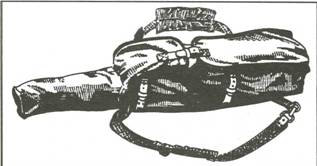

Автоматический гранатомет АГС-17 в сумке для переноски
