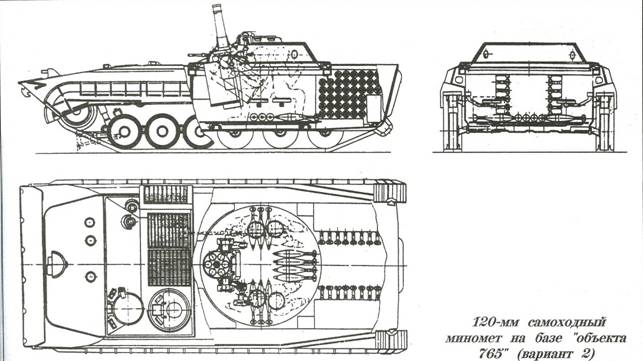

Проект 120-мм самоходного миномета с автоматическим заряжанием на базе шасси БМП "объект 765"

Проект самоходного миномета разработан на базе шасси боевой машины пехоты БМП-1, как вариант размещения минометной установки с револьверной подачей мин (емкость барабана – 6 мин) на "объекте 765".

Двигательная установка размещена в носовой части корпуса. Минометная установка и пулемет установлены в поворотной башне. Номенклатура применяемых боеприпасов -120-мм мины: 0-843А, 3-843А, 0-843 и др. Масса мины 15,9-16 кг.

Состояние проект 1965 года

Разработчик ВНИИ-100

Изготовитель не изготавливался

База БМП-1 (объект 765)

Боевой вес машины, т 12,337

Длина машины, мм … 6400

Ширина машины, мм 2850

Высота машины, мм:

– в походн. положении 2050

– в боев, положении… 2220

Клиренс, мм 360

Удельная мощность, л.с./т 24,4

Тип двигателя дизель УТД-20

Мощность, л.с 300

Максимальная скорость, км/ч 65

Скорость на плаву, км/ч 7-8

Запас хода, км 500

Среднее удельное давление

на грунт, кг/см2 0,58

Преодолеваемые препятствия:

– подъем, град 35

– ров, м 2,5

– стенка, м 0,7

– брод, м плавающий

Бронирование противопульное

Экипаж, чел 5

Артиллерийское вооружение:

Тип миномета гладкоствольный казнозарядный с револьверной подачей боеприпасов

Калибр, мм 120

Тип заряжания. казнозарядный

Дальность стрельбы, м 480-7000

Углы наведения, град.:

– вертикального 35-80

– горизонтального 360

Кучность, м:

– Вд 29

– Вб 13

Масса миномета в боевом

положении, кг 600

Начальная скорость, м/с 325

Боезапас, мин 80

Дополнительное вооружение:

Пулемет 7,62-мм ПКТ

Боекомплект, патронов 2000
