57-мм легкая авиадесантная самоходная артиллерийская установка АСУ-57 (объект 572)

Самоходная установка полуоткрытого типа разработана под руководством Д.И.Сазонова на специальной базе со сварным бронированным корпусом (частично клепанным). Бронекорпус для АСУ производил завод дробильно-размольного оборудования (г. Выкса, Горьковская обл.). АСУ-57 имела минимальный радиус разворота 1,9 м.

Установленная на машине пушка 4-51 крепится к лобовому листу и днищу корпуса. Главный конструктор орудияЧ-51 – Е.В.Чарнко. В 1955году был начат серийный выпуск модернизированной пушки Ч-51М с новым дульным тормозом. Пушки 4-51 и 4-51М производились на заводе № 106.

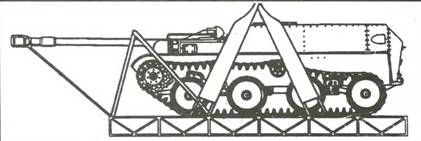

Авиадесантная самоходная установка АСУ-57 на транспортно- десантной платформе

АСУ-57 прошла полигонные испытания в апреле 1949 года, войсковые- в июне 1949 года.

Для десантирования САУ с самолетов Ан-8 и Ан-12 использовался парашютный метод; посадочный метод десантирования использовался при транспортировке САУ тяжелыми грузовыми планерами Як-14 и самолетами Военно-транспортной авиации (ВТА).

С 1961 года на САУ устанавливается радиостанция Р-113. Последние серии АСУ оснащались ночными приборами водителя и дополнительным топливным баком. Тип воздухоочистителя – комбинированный.

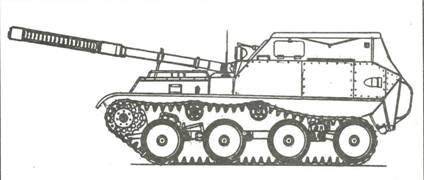

Авиадесантная самоходная установка АСУ-57 (Вариант 1)

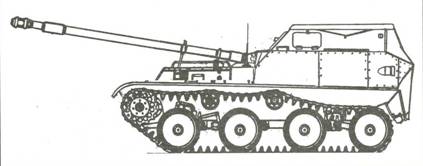

Авиадесантная самоходная установка АСУ-57 (Вариант 2)

Состояние принята на вооружение 19 сентября 1951 года

Разработчик ОКБ-40

Изготовитель завод №40 (Мытищинский МЗ)

Производство. серийное с декабря 1950 года

Боевая масса, т 3,3-3,35

Длина, мм

– с пушкой вперед (вар. 1) 4995

– с пушкой вперед (вар. 2) 5750

– корпуса… 3480

– опорной поверхности 2300

Ширина, мм 2086

Высота, мм 1460

Клиренс, мм . 300

Ср. уд. давл. на грунт, кг/см2 0,35

Тип двигателя карбюраторный, М-20Е

Максимальная мощность, л.с 50-55

Запас топлива, л 140

Удельная мощность, л.с./т 14,9-15,1

Максимальная скорость, км/ч 45

Запас хода, км… 200-250

Преодолеваемые препятствия:

– подъем, град 30

– крен, град… 24

– ров, м 1,4

– стенка, м… 0,5

– брод, м 0,7

Бронирование, мм

– лоб корпуса 4-6

– лоб рубки…. 4-6

Экипаж, чел… 3

Радиостанция. ЮРТ-12 (Р-113)

Переговорное устройство…. ТПУ-47

Артиллерийское вооружение:

Тип орудия 57-мм пушка Ч-51М (4-51)

Разработчик. ОКБ завода №106

Главный конструктор Е.В.Чарнко

Изготовитель… з-д №106

Длина ствола, клб 80,5

Вес качающейся части, кг 435

Начальная скорость подкалиберного снаряда, м/с …. 1250

Дальность стрельбы, м:

– максимальная. 6000

– прямой наводкой … 3400

– прямого выстрела… 1150

Углы наведения орудия, град.:

– горизонтального ± 8

– вертикального -5…+12

Боевая скорострельность, выстр./мин 6-10

Боекомплект, выстрелов 30

Прицел. ОП2-50

Дополнительное вооружение:

Пулемет… 7,62-мм СГМТ

Боекомплект, патронов (.)

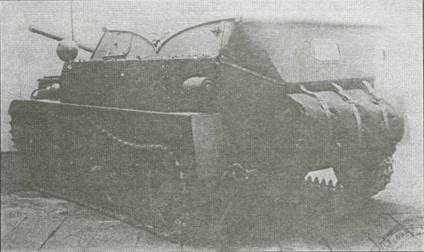

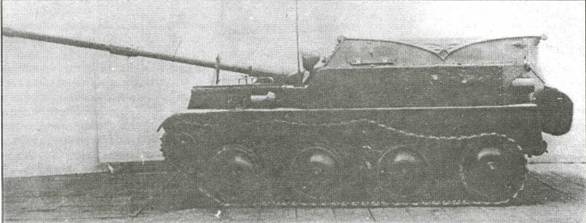

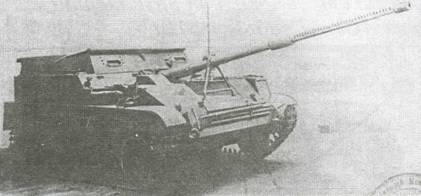

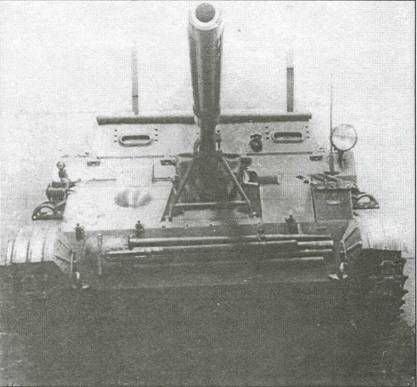

Авиадесантная самоходная установка АСУ-57
