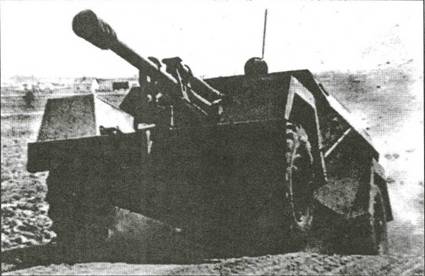

76-мм опытная колесная самоходная пушка КСП-76 (объект "63СУ", ГАЗ-68)

Главный конструктор установки – В.А.Грачев.

Опытная колесная самоходная пушка КСП создана на шасси опытного грузовика ГАЗ-бЗ с передним и задним ведущими мостами (колесная формула 4x4, база – 3200 мм).

Корпус сварен из броневых листов и открыт сверху.

Рулевое управление и место водителя на машине размещены справа спереди, командир-наводчик орудия размещался слева, а заряжающий в кормовой части на откидном сидении слева от пушки.

КСП-76 выгодно отличалась низким силуэтом и высокой проходимостью. Однако в ходе фронтовых испытаний выяснилось, что машина обладает недостаточной маневренностью для выполнения возложенных на нее задач – установка создавалась как кочующее огневое средство.

Колесная самоходная установка КСП-76

Состояние изготовлена в 1944 году

Разработчик КБ ГАЗ

Изготовитель ГАЗ

Производство опытный образец

База… автомобиль ГАЗ-бЗ

Боевая масса, т 5,34-5,4

Длина, мм

– с пушкой вперед 6350

– база шасси 3300

Ширина, мм 2050

Высота, мм 1550

Клиренс, мм 273

Тип двигателя карбюраторный,

ГАЗ-11 (ГАЗ-202)

Максимальная мощность, л.с 85

Емкость бака, л 140

Удельная мощность, л.с./т 15,9

Максим, скорость, км/ч 62,5(77)

Запас хода, км 350-580

Преодолеваемые препятствия:

– подъем, град 30

– брод, м… 0,6-0,7

Бронирование, мм

– лоб / борт / корма корпуса 16,5/7/7

– крыша/днище 5/4

Экипаж, чел. 3

Артиллерийское вооружение:

Тип орудия 76-мм пушка ЗИС-З

Разработчик КБ завода №92

Гл. конструктор В.Г.Грабин

Изготовитель завод №92

Дальность стрельбы, м:

– максимальная 13300

– прямого выстрела 820-1000

Скорострельность, выстр./мин 15

Начальн. скорость снаряда, м/с:

– бронебойного 655-680

– подкалиберного 965

Углы наведения, град.:

– горизонтального 37

– вертикального. от -3 до +15

Боекомплект, выстрелов 54

Прицел… панорама Герца
