Система-75

Продолжение. Начало см. «АиК» No 12/2007 г.

К 50-летию зенитного ракетного комплекса С-75

В первые годы эксплуатации комплексов СА-75 «Двина» они поступали на вооружение полков, состоящих из штаба, трех зенитных ракетных (огневых) и одного технического дивизиона системы.

В комплексах семейства С-75 использовалось несколько режимов сопровождения цели:

– ручное по всем координатам;

– автоматическое по всем координатам;

– автоматическое по угловым координатам и ручное по дальности (по каналу дальности достигалось наиболее точное определение координат и наилучшее разрешение целей).

Двухступенчатая ракета В-750 (изделие 1Д) – с твердотопливным стартовым ускорителем и маршевым ЖРД на второй ступени проектировалась в ОКБ-2 под руководством главного конструктора П.Д. Грушина.

Ракеты 1Д, как и ракеты последующих вариантов комплексов семейства С-75, имели нормальную компоновочную схему с Х-образным расположением аэродинамических поверхностей.

В переднем отсеке размещался радиовзрыватель, передающие антенны которого находились под радиопрозрачными участками носового обтекателя. За обтекателем располагался предохранительно-исполнительный механизм. Следующий отсек образовывала боевая часть. Далее следовал топливный отсек. Несущие баки горючего и окислителя имели совмещенное двухстеночное разделительное днище, что позволило несколько сократить длину ракеты. В расположенном за баком окислителя приборном отсеке последовательно размещались шар-баллон – воздушный аккумулятор давления, блок управления автопилота, радиоаппаратура и источник питания – ампульная батарея. В хвостовом отсеке маршевой ступени ракеты находились рулевые машинки, вкладной бак с пусковым горючим и жидкостный ракетный двигатель с турбонасосной системой подачи компонентов. Снаружи отсека располагались цельноповоротные рули для управления по тангажу, рысканию и крену.

Входящий в состав разгонной ступени ракеты стартовый двигатель состоял из стального корпуса со съемным днищем, многошашечного вкладного заряда из нитроцеллюлозного топлива и сопла с «грушей» для регулирования критического сечения сопла, в соответствии с ожидаемой к моменту пуска температурой заряда. На наружной поверхности стартового двигателя крепились стабилизаторы. Для стабилизации ракеты по крену на стартовом участке полета использовались элероны, размещенные в одной плоскости на стабилизаторах ускорителя.

Механическая связь между ступенями обеспечивалась коническим переходным отсеком, сбрасываемым вместе со стартовым двигателем.

Двигатель второй ступени запускался перед разделением ступеней. Наведение ракеты осуществлялось только при работающем двигателе. Подрыв ракеты при подлете к цели производился по команде, формируемой радиовзрывателем или поступающей от станции наведения. В случае промаха, который определялся аппаратурой станции наведения ракет по превышению дальности до ракеты над удалением до цели, а также при выработке всего топлива на ракету подавалась команда на самоликвидацию. Ракета уводилась вверх с последующим подрывом боевой части.

Для проведения тренировок по заряжанию и разряжанию ПУ, вождению ТЗМ с ракетами промышленностью выпускались габаритно-массовые (габаритно-весовые) макеты ракет. В ряде случаев в качестве габаритно- весовых макетов ракет и учебных ракет использовались боевые ракеты, списанные по какой-либо причине и переоборудованные соответствующим образом. Для обучения личного состава использовались разрезные макеты ракет, учебные ракеты и различные тренажерные средства, выпускавшиеся малыми сериями на заводах, производивших серийные ракеты.

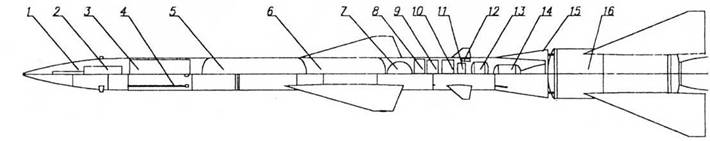

Ракета 1Д

1. Передающая антенна РВ 2. Радиовзрыватель (РВ) 3. Боевая часть 4. Приемная антенна РВ 5. Бак оксилителя 6. Бак горючего 7. Воздушный баллон 8. Блок автопилота 9. Блок радиоуправления 10. Ампульная батарея 11. Преобразователь тока 12. Рулевой привод 13. Бак "И" 14. Маршевый двигатель 15. Переходный отсек 16. Стартовый двигатель

РЛС П-12

В составе наземных средств стартовой батареи РБ-75 использовалось до шести пусковых установок СМ-63- I и 6-12 транспортно-заряжающих машин ПР-11 и средства их буксировки.

Транспортно-заряжающие машины ПР-11А на базе полуприцепа и автомобиля-тягача ЗИЛ- 151В обеспечивали возможность работы с ракетой 1Д и ее усовершенствованной модификацией 11Д. Транспортно-заряжающие машины были оснащены баком для транспортировки окислителя.

В ходе эксплуатации комплексов и совершенствования техники в войска поставлялись транспортно-заряжающие машины ПР-11Б на базе полуприцепа и автомобиля-тягача ЗИЛ- 157КВ, которые использовалась совместно с пусковыми установками СМ- 63-11, CM-63-IIA, СМ-90. Для дивизионов в «северном» исполнении или размещаемых в пустынных районах с песчаным грунтом вместо автомобильных поставлялись артиллерийские средние гусеничные тягачи АТС-59.

Перевод ракеты с транспортно-заряжающей машины на пусковую установку осуществлялся за 1 мин. Общее время перезаряжания пусковой установки с учетом времени подъезда из укрытия – 2-4 мин. При работе слаженного расчета время заряжания ПУ на практике значительно уменьшалось.

Необходимо отметить, что вся техника зенитных ракетных (огневых) дивизионов выполнялась в габаритах, обеспечивавших после перевода техники в транспортное положение возможность транспортировки автомобильным транспортом по шоссейным и грунтовым дорогам и по железным дорогам на стандартных железнодорожных платформах.

При работе зенитного ракетного комплекса в составе полка или бригады для поиска воздушных целей использовались целеуказания, поступающие от командного пункта части. Кроме того, комплекс СА-75 мог вести боевые действия самостоятельно с использованием целеуказания от придаваемых ему радиолокационных средств – станции разведки и целеуказания П-12 «Енисей» и радиовысотомера ПРВ-10.

Нормативное время развертывания комплекса в составе антенного поста, кабины станции наведения ракет с настройкой аппаратуры, дизель- электростанций, РПУ, шести пусковых установок комплекса СА-75 было определено на полигоне и составило 6 ч. Позднее, с принятием на вооружение более совершенных вариантов С-75, это время было сокращено до 4 ч, а в 1960-е гг. доведено до 2 ч 20 мин. В ряде случаев, на соревнованиях, этот норматив многократно перекрывался: ракетчикам удавалось развернуться за 30-40 мин.

Последующая войсковая эксплуатация комплекса СА-75 «Двина» показала, что продолжительность перевода комплекса из походного положения в боевое и из боевого в походное определялись, в основном, временем, потребным на развертывание и свертывание антенного поста и пусковых установок. На боевой позиции все боевые элементы соединялись между собой кабелями для централизованного обеспечения электроэнергией, передачи команд и исходных данных, синхронной связи систем наведения.

Средняя скорость на марше колонны боевой техники дивизиона по дорогам составляла 20 км/ч и ограничивалась скоростью буксировки пусковых установок и антенного поста.

Ракета 1Д (В-750) обеспечивала поражение целей на высотах до 20- 22 км. После ряда безнаказанных полетов высотных разведчиков над советской территорией это было признано недостаточным и постановлением СМ СССР от 25 августа 1956 г. было предписано провести работы по повышению высотности системы С-75 до 25 км.

Основным направлением увеличения верхней границы зоны поражения стало повышение тяги ЖРД С5.711 с 2,65 до 3,1 т. Рост тяги был достигнут форсированием двигателя по давлению в камере сгорания. «Высотный» вариант ракеты 10-см диапазона получил обозначение 11Д (В-750В), а двигатель – С5.711В. В дальнейшем и на всех серийных ракетах 13Д (В- 750ВН) с бортовой аппаратурой 6- сантиметрового диапазона также устанавливались модифицированные двигатели С5.711В1.

После окончания испытаний ракеты В-750В она была введена в состав боекомплекта комплекса СА-75 и быстро заменила ЗУР 1Д (В-750). Этому способствовал также и крайне ограниченный в те годы гарантийный срок эксплуатации ракет. Комплекс СА-75 с ракетой 11Д был принят на вооружение приказом МО СССР в 1957 г.

Ракеты 11Д выпускались в нескольких вариантах: 11Д (В-750В); 11Д (В- 750ВК), 11 ДА, 11ДУ, 11ДМ (В-750ВМ – вариант ракеты, доработанный для обеспечения стрельбы по самолетам- постановщикам помех).

С началом серийного производства и поставок в Войска ПВО страны комплекса С-75 «Десна», производство комплексов СА-75 в СССР было постепенно свернуто, хотя ряд элементов этого комплекса еще много лет выпускался специально для экспортных поставок.

В ОКБ завода №304 был разработан и в 1957 г. изготовлен в опытном образце трехкабинный вариант комплекса СА-75. Приемо-передаю- щая кабина была оставлена без изменений. Остальное оборудование станции наведения ракет было смонтировано в кабинах, размещенных на двух автомобильных прицепах. Ульяновским автозаводом для размещения аппаратуры были переделаны двухосные прицепы (типа МАЗ-5206), на которых монтировались герметичные утепленные кабины, предназначенные ранее для размещения аппаратуры станций орудийной наводки. В боевом положении прицеп устанавливался на домкраты и выносные дополнительные опоры.

В состав комплекса была включена радиолокационная станция разведки и целеуказания П-12, выносной индикатор кругового обзора которой был размещен в кабине управления ЗРК.

Комплекс СА-75М «Двина-А» в серийное производство не передавался.

В конце 1950-х – начале 1960-х гг. возможности ЗРК системы С-75 несколько раз были продемонстрированы при стрельбе по самолетам-нарушителям в Китае и СССР, а также на Кубе. Заинтересованность в приобретении у Советского Союза управляемого зенитного ракетного оружия проявили несколько стран. Специально для экспортных поставок в ОКБ завода №304 были созданы модифицированные варианты комплекса СА- 75 «Двина»: СА-75М, оптимизированный для поставок в социалистические страны, и СА-75МК, предназначенный для прочих зарубежных заказчиков.

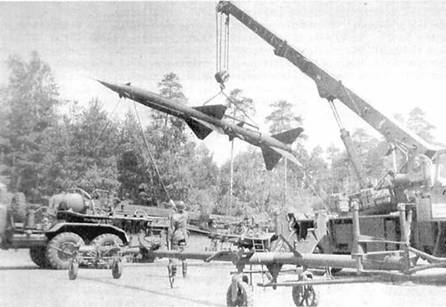

Погрузка ракеты на ТЗМ

Комплексы СА-75М и СА-75МК выпускались со станцией наведения ракет в трехкабинном варианте и незначительно отличались между собой составом оборудования, комплектацией и исполнением, отвечающим климатическим условиям страны-заказчика. Изменение состава аппаратуры комплекса, а также комплектация кабин дополнительными элементами системы жизнеобеспечения и поддержания относительно комфортных условий для боевых расчетов в особых климатических условиях повлекло увеличение потребления электроэнергии.

Комплексы оснащались ракетами I Д (В-750В) и 11 ДА. Во Вьетнам и ряд других стран поставлялись комплексы также и с ракетами 11ДУ и II ДМ.

Комплексу СА-75М (СА-75МК) придавалась радиолокационная станция разведки и целеуказания П-12МН с системой дистанционного управления и выносным индикатором кругового обзора (ВИКО). Помехозащищенность станции обеспечивалась использованием системы селекции подвижных целей (СПЦ).

Как уже отмечалось, первоначально разработка системы С-75 велась применительно к аппаратуре 6-сантиметрового диапазона. Постановлением СМ СССР от 25 августа 1956 г., определившим ускоренную разработку упрощенного варианта комплекса 10-см диапазона, предусматривалось и продолжение работ по комплексу со средствами 6-сантиметрового диапазона. Совместные испытания комплекса должны были начаться в октябре 1957 г.

В мае 1957 г. опытный образец ЗРК 6-сантиметрового диапазона с кабинами, размещенными на шасси автомобилей ЗИЛ, был отправлен на полигон Капустин Яр для проведения испытаний.

В первоначальном варианте комплекс проектировался в пятикабинном варианте, но в ходе работ по созданию серийного образца был принят и реализован трехкабинный вариант с размещением аппаратуры индикаторной и аппаратной кабин не в кузовах автомобилей ЗИЛ-150 (ЗИЛ-151), а на шасси автомобильных прицепов.

По сравнению с комплексом СА- 75 в комплексе С-75 была существенно изменена аппаратура передающей кабины, новыми были кабины управления огнем и аппаратная. Система энергообеспечения (дизель-электрические станции и распределительная кабина) размещалась на базе автомобильных прицепов.

В составе станции наведения ракет РСН-75 была, наконец, реализована первоначально предусмотренная система селекции движущихся целей, что позволило облегчить поиск маловысотных целей и работу в условиях постановки противником пассивных помех. Для борьбы с постановщиками помех была введена автоматизированная перестройка частоты радиолокатора наведения.

Аппаратуру станции наведения ракет дополнил автоматизированный прибор пуска АПП-75, позволивший автоматизировать выработку разрешения на пуск ракет в зависимости от параметров траектории полета цели при ее подходе к зоне поражения комплекса.

Постановлением СМ СССР от 22 мая 1959 г. и приказом МО СССР комплекс С-75 «Десна» (С-75Н) с ракетой В-750ВН (13Д) был принят на вооружение. Тем самым завершилась разработка первого отечественного перевозимого ЗРК с аппаратурой, работающей в 6-сантиметровом диапазоне, предусмотренном в первоначальном варианте «Системы-75».

Создание совершенного для своего времени ЗРК позволило начать планомерное размещение комплексов для обороны объектов по всей территории страны, в различных климатических зонах. Для подтверждения работоспособности техники при эксплуатации в заполярных условиях в 1960 г. были проведены испытания комплекса С-75 «Десна» на полигоне под Читой.

Аппаратура комплексов С-75 в ходе эксплуатации и проведения ремонтных работ постоянно дорабатывалась. Так, в 1960 г. были проведены успешные мероприятия по снижению нижней границы зоны поражения ракет В-750ВН комплекса С-75. Проведенные работы и введение нового режима стрельбы для комплексов С-75 и СА-75 во второй половине 1960-х гг. позволили успешно применять ЗРК во Вьетнаме.

В ходе серийного производства конструкция ракеты 1ЗД совершенствовалась. В 1964 г. были приняты новый импульсный радиовзрыватель и боевая часть массой 191 кг. Ракеты 13Д выпускались в нескольких модификациях: 13Д – базовый вариант; 13ДА и 13ДМ (В-753) – ракета для зенитного корабельного комплекса М-2 – «Волхов-М».

Работы по новому варианту комплекса были начаты в 1957 г., когда по результатам проработок определилась возможность и целесообразность модернизации СНР С-75 для обеспечения характеристик, сопоставимых с характеристиками радиолокационных средств рассматривавшегося в то же время перспективного ЗРК С-175.

Работы по С-175, как более дорогому и сложному в производстве, было предложено прекратить, а основные усилия КБ-1 сосредоточить на большой новой работе – ЗРК дальнего действия с более высокими характеристиками – будущему С-200. Для обеспечения необходимой для этих целей разгрузки КБ-1 А.А. Расплетин предложил провести модернизацию СНР комплекса С-75 при размещении ее в КУНГах на автомобильных прицепах силами возглавляемого Л И. Горшковым ОКБ серийного завода №304.

Наряду с возможностью совершенствования станции наведения ракет и других наземных средств комплекса наметились также перспективы использования в модернизируемой С-75 усовершенствованных ракет с расширенными боевыми возможностями и улучшенными эксплуатационными свойствами при сохранении массогабаритных показателей, близких к В-750.

Модернизация комплекса С-75 – создание ЗРК С-75М – была задана постановлением ЦК КПСС и СМ СССР от 4 июня 1958 г. и последующим постановлением СМ от 16 сентября 1959 г. В качестве основных направлений совершенствования комплекса и ракет предусматривались расширение зоны поражения, повышение помехозащищенности и точности наведения. Рассматривалось создание комплекса управляемого зенитного ракетного оружия с ракетами двух типов. Предписывалось представить на совместные испытания в III квартале 1959 г. ракету В-755 (20Д), оснащенную твердотопливным стартовым ускорителем и ЖРД на маршевой ступени, а во II квартале 1960 г. – твердотопливную двухступенчатую ракету В-757 (17Д). Доработка станции наведения РСН-75 для обеспечения возможности использования новых ракет была возложена на ОКБ- 304.

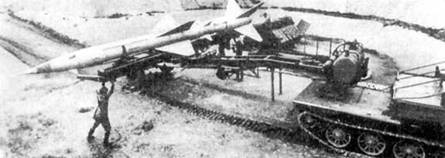

Для эксплуатации в северных районах в качестве тягача ТЗМ использовался гусенечный АТС-59

Главным конструктором новой системы был назначен А.А. Расплетин, главным конструктором СНР – Л.И. Горшков. Работы по ракетам задавались ОКБ-2 главного конструктора П.Д. Грушина.

Ракета В-755 задумывалась как основательная модернизация В-750ВН с заменой практически всех основных систем и агрегатов. Предусматривалось применение помехоустойчивого радиовзрывателя, приспособленных к новой станции наведения ракет блоков бортовой аппаратуры радиоуправления и радиовизирования, нового автопилота, усовершенствованного двухкомпонентного ЖРД с регулируемой тягой и более мощного стартового ускорителя. Последнее определило необходимость создания новой пусковой установки, способной выдержать более мощное воздействие струи продуктов сгорания нового стартового двигателя.

Разработка ракеты В-757 по существу являлась созданием принципиально нового изделия и ставила своей целью исключение из ракеты довольно опасного, как показал первый опыт эксплуатации, жидкого топлива. Уровень развития твердотопливной техники, освоенной отечественной промышленностью к концу 1950-х гг., практически исключал возможность достижения на ракете требуемых характеристик на базе традиционных конструктивно-схемных решений. Поэтому ОКБ-2 приняло схему с использованием на маршевой ступени ракеты В-757 прямоточного двигателя на твердом топливе. Как показал ход дальнейших работ, создание работоспособного прямоточного двигателя являлось сложнейшей задачей, требующей многолетней стендовой отработки и доводки ракеты в процессе летных испытаний. В результате, работы по В-757 безнадежно отстали от процесса создания ракеты В-755 и, в итоге, В-757 превратилась в экспериментальную ракету, уступив с начала следующего десятилетия место принципиально другой конструкции – ракете В-758, также не доведенной до принятия на вооружения.

Однако и разработка комплекса с ракетой В-755, создававшейся на базе уже отработанных технических решений, также проходила далеко не гладко. К плановому сроку передачи средств комплекса на совместные испытания, в III кв. 1959 г., еще не было закончено изготовление ни одной кабины ПВ, в стадии изготовления находились станция наведения ракет и ее элементы. Не были своевременно начаты автономные испытания ракеты В- 755.

В какой-то мере задержки с разработкой С-75М определялись передачей работ по совершенствованию средств системы С-75 от головного разработчика КБ-1 в ОКБ-304, созданному на серийном заводе №304, выпускавшем станции наведения ракет.

Фактически только в декабре 1959 г. на полигон были поставлены опытные образцы станции наведения ракет. Заводские испытания продолжались до середины 1960 г., но и к этому времени не удалось завершить заводские испытания опытного образца магнетрона для передатчика. Было изготовлено 38 ЗУР В-755 вместо запланированных 75 ракет. На полигон было поставлено только две транспортно- заряжающие машины ПР-11Б.

Летные испытания начались на полигоне Капустин Яр и продолжены в Казахстане на полигоне под Сары- Шаганом, Выявилась низкая надежность радиовзрывателя и боевой части. Отмечалось, что в ряде пусков из- за применения некачественного твердого топлива в составе заряда стартового двигателя при его запуске часть заряда «выбивалась» и на газоотражателе пусковой установки образовывались выбоины. Также не удавалось обеспечить полную выработку топлива ЖРД маршевой ступени. При испытаниях возникали проблемы и с обмерзанием трубки приемника воздушного давления, отмечалась нестабильность работы автопилота. По ряду причин разработчики смогли гарантировать для ракеты В-755 допустимый срок хранения на пусковой установке всего в один год, хотя ранее для ракеты В-750 был принят срок 1,5 года.

В конце 1960 г. сохранялось отставание в отработке боевой части, автопилота и аппаратуры радиоуправления. Ход работ сдерживался и несвоевременной поставкой ракет: для завершения совместных испытаний комплекса С-75М не было поставлено вовремя 18 ракет В-755.

Зимой 1961 г. ВПК было принято решение о проведении в апреле, сверх ранее намеченной программы, контрольных испытаний СНР и ракет при стрельбе по 4-5 самолетам-мишеням Ми Г-17. Также было решено завершить к этому времени работы по увеличению дальности полета ракеты на малых высотах.

Несмотря на встретившиеся трудности, совместные испытания были успешно завершены.

Постановлением ЦК КПСС и СМ СССР от 20 апреля 1961 г. и приказом МО СССР комплекс С-75М с ракетой В-755 был принят на вооружение Войск ПВО страны, а в 1962 г. поступил также и в части ПВО Сухопутных войск. Комплекс обеспечивал поражение целей, летящих со скоростью до 2300 км/ч в диапазоне высот от 3 до 30 км на дальности от 12 до 40 км. Дальность стрельбы по дрейфующим аэростатам была доведена до 43 км.

Новый состав аппаратуры станции наведения ракет РСН-75В позволял вести обстрел целей в условиях применения противником пассивных и активных помех.

Разработка ракеты В-755 (20Д) осуществлялась филиалом ОКБ-2 (МКБ «Факел») на заводе №41 под руководством главного конструктора В.В. Коляскина на базе конструкции ракеты 13Д (В-750ВН).

На ракете В-755 по сравнению с ракетой В-750ВН были применены новые аппаратура радиоуправления и радиовизирования, автопилот, радиовзрыватель, боевая часть, жидкостный ракетный двигатель и стартовый ускоритель.

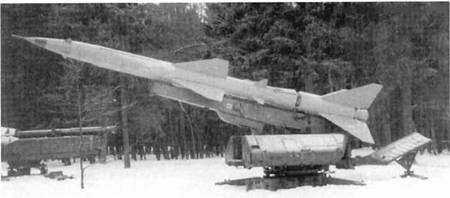

Пусковая установка СМ-90

Повышение надежности ракеты также было достигнуто и благодаря использованию ампулизированных топливных баков. Регулирование тяги двигателя позволило уменьшить расход на маршевом участке полета и за счет этого увеличить дальность полета.

Однобалочная пусковая установка СМ-90 с переменным углом старта ракеты была создана в ЦКБ-34 под руководством главного конструктора Б.С. Коробова. Она была оснащена синхронно-следящим приводом. При старте ракеты использовался газоотражатель, прижимавшийся к грунту давлением газовой струи стартового двигателя. Пусковые установки, поставленные на отделяемые колесные хода, при смене позиции буксировались автомобилями КрАЗ-214 по шоссе со скоростью до 40 км/ч, а по грунтовым дорогам – до 10 км/ч. Время перевода пусковой установки из походного положения в боевое составляло 2 ч 20 мин.

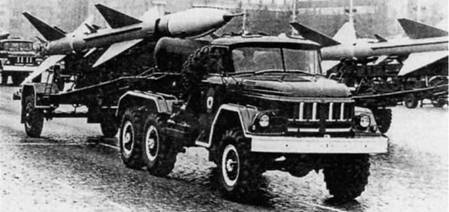

В составе комплекса С-75М совместно с пусковой установкой СМ- 90 использовались транспортно-заряжающие машины ПР-11БМ (на базе полуприцепа и автомобиля-тягача ЗИЛ-151КВ), которые обеспечивали возможность работы с ракетами 20Д и последующими модификациями.

Комплексу С-75М придавались станция разведки и целеуказания П-12М «Десерт» (позднее РЛС П-18) и радиовысотомер, которые комплектовались автономными дизельными электростанциями.

Входившая в состав дивизиона кабина сопряжения и связи позволяла осуществлять работу станции наведения ракет в режиме приема целеуказаний от автоматизированных систем управления.

Дополнительно дивизиону могла придаваться аппаратура радиорелейной связи, смонтированная в полуприцепе. Антенно-мачтовое устройство (АМУ), использовавшееся для подъема антенн, после демонтажа и укладки по-походному, а также ЗИП, размещенный в полуприцепе, транспортировались автомашиной ЗИЛ-131.

При создании комплекса и в ходе его эксплуатации были проведены аппаратурные доработки станции наведения ракет, которые позволили уменьшить минимальную высоту зоны поражения до 1 км.

Находившиеся в эксплуатации в СССР комплексы С-75 «Десна» постоянно дорабатывались как на местах дислокации, так и при проведении плановых ремонтов на заводах Министерства обороны. Это позволяло поддерживать боевые возможности и характеристики комплексов С-75 «Десна» практически на уровне возможностей созданных позднее комплексов С-75М «Волхов».

Разработка системы с расширенными боевыми возможностями на базе систем «Десна» была начата в соответствии с постановлением СМ СССР от 4 июня 1963 г. Предусматривалось обеспечение возможностей обстрела целей со скоростями до 2000 км/ч, снижение минимальной высоты поражения с 3000 до 300 м, расширение курсовых углов зоны поражения целей, летящих со скоростью 1500 км/ч до 90 град, и до круговой зоны при обстреле дозвуковых целей.

Проведенные в середине 1960-х гг. работы позволили ввести в боекомплект комплексов С-75 «Десна» ракеты типа В-755 различных модификаций, что резко повысило его боевые возможности и позволило продлить эксплуатацию боевой техники. Аппаратура станции наведения ракет и стартовой батареи была доработана для возможности применения ракет В-755У с ускоренным циклом предстартовой подготовки.

Использование в составе стартовой батареи РБ-75 усовершенствованных пусковых установок СМ-63-IIA позволило эксплуатировать ракеты типов 13Д (В-750ВН), 20Д (В-755) всех модификаций без ограничений.

Комплекс под обозначением С- 75Д с ракетами В-755, В-755У (и их модификациями) был принят на воо ружение в 1969 г.

В середине 1960-х гг. было принято решение о начале экспортных поставок комплексов с аппаратурой 6- сантиметровго диапазона. В результате этого в 1965 г. комплекс С-75 «Десна» был доработан для поставок в зарубежные страны. В конце 1960-х гг. в состав комплекса, предназначенного для экспортных поставок, была введена ракета 20Д (В-755).

Разработка системы с расширенными боевыми возможностями на базе систем «Десна» и «Волхов» была начата в соответствии с постановлением СМ СССР от 4 июня 1963 г. Предусматривалось увеличение максимальной дальности пусков ракет комплекса С-75М по дозвуковым целям с эффективной поверхностью рассеяния Ил-28 с 40 до 55 км, снижение минимальной высоты поражения с 3000 до 300 м, расширение курсовых углов зоны поражения целей, летящих со скоростью 1500 км/ч, до 90° и до круговой зоны при обстреле дозвуковых целей.

В ходе проведения работ были созданы: новая станция наведения, антенный пост, усовершенствованная пусковая установка с электросиловым приводом. Система электропитания обеспечивала электроэнергией в полевых условиях средства радиотехнической и стартовой батарей.

Комплекс работ по совершенствованию систем С-25 и С-75 в 1965 г. был удостоен Ленинской премии, лауреатами которой стали Р.А. Валиев, Л И. Горшков, К.К. Капустян, В.В. Коляскин, Г.С. Легасов, К.В. Лендзиан, Н.И. Оганов, Я.Л. Фридман, Ф.М. Шумилов, И.А. Шушков.

При разработке ЗРК С-75М2 была спроектирована ракета 5Я23 и выполнены доработки аппаратурной части комплекса для использования ракет 20ДП (и более поздних модификаций: 20ДС; 20ДУ; 20ДСУ) с наведением на пассивном участке траектории, что позволило увеличить максимальную дальность стрельбы по одиночной цели, летящей со скоростью до 500 м/с в беспомеховой обстановке, до 56 км.

Ракета 5Я23 (В-759) – одна из последних модификаций ракет для комплексов системы С-75 – была спроектирована в ОКБ ММЗ «Авангард». Разработка была начата по постановлению от 22 сентября 1967 г. С введением ракет данной модификации была обеспечена зона поражения: по дальности 6 (7)-56 (76) км, по высоте – 0,1 (0,05)-30 км, максимальная скорость поражаемой цели – 3700 км/ч.

Система зенитного ракетного оружия С-75М2 с ракетой В-759 (5Я23) была принята на вооружение в 1971 г.

Комплекс С-75МЗ представляет собой развитие комплекса С-75М2 с введением в боекомплект ракет 5В29 (В-760В) усовершенствованной боевой части и соответствующим дооборудованием системы управления и наведения ракеты.

Разработка ракеты 5В29 (В-760В) велась в ОКБ ММЗ «Авангард».

В связи с расширением номенклатуры ракет в модифицированных вариантах комплексов С-75М «Волхов» был разработан усовершенствованный вариант ТЗМ – ПР-11 ДА, обеспечивавший возможность проведения работ с ракетами 1ЗД 20Д 5Я23, 15Д и 5В29.

Система зенитного ракетного оружия С-75МЗ была принята на вооружение в 1975 г.

В середине 1970-х гг. началось оснащение комплексов аппаратурой телевизионно-оптического визира с введением канала оптического сопровождения цели, что позволило в условиях визуального наблюдения воздушной цели вести ее сопровождение и обстрел без использования радиолокационных средств ЗРК в режиме излучения. На станциях позднего выпуска также применена новая конструкция антенн «узкого» луча.

В состав комплекса была введена аппаратура «Дублер» с выносными имитаторами СНР (по доработкам ею оснащались и другие варианты комплекса С-75М, находившиеся на вооружении).

Минимальная высота зоны поражения была снижена до 200 м. Скорость полета поражаемых целей была доведена до 3600 км/ч. Также был введен режим стрельбы по наземной цели.

Совместные испытания нового варианта системы завершились в ноябре 1978 г.

В ходе проведения планового капитального ремонта комплексы С-75М «Волхов» ранних образцов доводились до уровня поставляемых в войска последних модификаций. Проведение доработок аппаратурной части комплексов в ряде случаев производилось на позициях силами заводских выездных бригад. Крупные доработки выполнялись в стационарных условиях на ремонтных предприятиях Министерства обороны при проведении плановых ремонтов.

Комплексы С-75М «Волхов» неко – торых модификаций с несколько измененным составом оборудования с начала 1970-х гг. под обозначением С-75 «Волга» поставлялись на экспорт с ракетами 20Д. С 1973 по 1987 г. было поставлено 53 комплекса «Волга» в Сирию, с 1975 по 1985 г. было поставлено 39 комплексов в Ливию.

Информация о возможном проведении модификации комплексов С- 75М «Волга» представлялась на выставке МАКС-95.

По сравнению с исходной системой усовершенствованный ЗРК должен иметь расширенную область поражения воздушных целей, повышенную эффективность, более высокую стойкость к воздействию радиоэлектронных помех и улучшенные эксплуатационные характеристики. С этой целью было предложено выполнить частичную замену аналогового оборудования на цифровое, автоматизировать процесс пуска ракеты, ввести индикацию гарантированной зоны поражения ЗРК воздушных целей. При потере слежения за целью в результате применения противником средств РЭБ мог быть введен режим автоматической экстраполяции ее расчетной траектории. Минимальная высота поражения цели должна была составить 100 м, максимальная – 30000 м, дальнюю границу зоны поражения предусматривалось довести до 67 км.

В-750 (1Д) – первая поступившая на вооружение ракета 10-см диапазона*

В-750П – экспериментальная ракета с поворотным крылом

В-750ИР – вариант с импульсным радиовзрывателем

В-750В (11Д) – ракета 10-см диапазона с увеличенной высотностью*

В-750Н – ракета 6-см диапазона

В-750ВН (13Д) – ракета диапазона Н с увеличенной высотностью*

В-751 – экспериментальная ракета с прямоточным двигателем на основе «025» М.М. Бондарюко В-752 – вариант ракеты по пакетной схеме (с боковым расположением ускорителей)

В-753 – вариант ракеты для корабельного комплекса М-2*

В-754 – вариант ракеты с полуактивной радиолокационной ГСН

В-755 (20Д) – глубокая модернизация ракеты В-750ВН*

В-755У (20ДУ) – модификация ракеты В-755 с уменьшенным временем предстартовой подготовки* (20ДС) – модификация ракеты, оснащенная селектирующим блоком для стрельбы по маловысотным целям* (20ДСУ) – модификация ракеты В-755У, дооснащенная селектирующим блоком*

В-755 ОВ – модификации ракеты В-755 для отбора проб воздуха при проведении испытаний ракеты 15Д В-756 – вариант ракеты для корабельного комплекса М-2бис

В-757 (17Д) – двухступенчатая ракета с ПВРД на маршевой ступени

В-757Кр (ЗМ10) – вариант ракеты В-757 для комплекса Сухопутных войск «Круг»

В-758 (22Д) – трехступенчатая ракета с ПВРД на второй ступени

В-759 (5Я23) – модернизация ракеты В-755*

РМ-75МВ – маловысотная ракета-мишень

РМ-75В – высотная ракета-мишень

Знаком * отмечены серийные модификации боевых ракет

(Окончание следует)
