ФРОНТОВЫЕ БОМБАРДИРОВЩИКИ

Су-24

Экипаж 2 чел.

Су-24 - один из наиболее массовых боевых самолетов современных российских ВВС - относится к реактивным фронтовым бомбардировщикам 3-го поколения.

Историю создания этой машины следует начать с 1963 г., когда в ОКБ П.О. Сухого приступили к проектированию самолета С6, предназначенного для нанесения высокоточных бомбово-ракетных ударов по наземным целям в любых погодных условиях, используя маловысотный режим полета. Однако в 1964 г. работы по программе были свернуты -заказчик ужесточил требования к взлетно-посадочным характеристикам перспективных самолетов фронтовой авиации, а в проекте С6 существенным образом улучшить ВПХ не удавалось. Одновремено ОКБ приступило к проработке нового проекта ударного самолета Т6 с укороченным взлетом и посадкой. Работы по созданию этой машины возглавил главный конструктор Е.С. Фельснер.

Первоначально для достижения требуемых ВПХ было решено применить на самолете специальные подъемные двигатели, расположенные в фюзеляже вертикально. Для отработки комбинированной силовой установки на базе истребителя Су-15 в 1966 г. была построена летающая лаборатория Су-15ВД.

Первый полет опытного самолета Т6-1 состоялся 2 июля 1967 г. (летчик-испытатель В.С Ильюшин). Машина имела высокорасположенное тонкое треугольное крыло и была оснащена четырьмя подъемными ТРД РД-36-35, установленными в ряд в средней части фюзеляжа, а также двумя маршевыми двигателями Р-27Ф2М-300, размещенными в хвостовой части. В1968 г. последние заменены на ТРДФ АЛ-21Ф, специально разработанные для маловысотных ударных самолетов.

Т6-1 испытывался до 1974 г. Однако еще на раннем этапе летных испытаний этого самолета П.О.Сухой принял решение отказаться от подъемных двигателей и применить на боевой машине крыло изменяемой стреловидности, обеспечивающее хорошие взлетно-посадочные характеристики и превращающее Т6 в многорежимный самолет.

Новый самолет, получивший обозначение Т6-2И, построенный на Новосибирском авиационном производственном объединении им. В.П. Чкалова, совершил первый полет 17 января 1970 г. (летчик-испытатель В.С Ильюшин). Под обозначением Су-24 этот истребитель-бомбардировщик (в дальнейшем переклассифицированный во фронтовой бомбардировщик) был запущен в серийное производство в 1972 г. Государственные испытания завершились в августе 1974 г. а первые Су-24 поступили в полки фронтовой авиации в конце того же года.

Су-24 стал вторым, после МиГ-25РБ, отечественным тактическим самолетом, оснащенным цифровым прицельно-навигационным комплексом (ПрНК).

Основным вооружением Су-24 для борьбы с наземными РЛС стала ракета Х-28. Для поражения малоразмерных целей самолет оснащался четырьмя УР класса «воздух-поверхность» Х-23 с радиокомандной системой наведения. Для ведения воздушного боя бомбардировщик мог нести две- четыре ракеты Р-13М или Р-60.

Серийное производство самолетов Су-24 продолжалось Новосибирским авиационным производственным объединением до 1983 г.

Почти сразу же после принятия Су-24 на вооружение начались работы по его модернизации, что было обусловлено как созданием новых средств ПЮ в США и странах НАТО, так и появлением в СССР нового бортового оборудования и вооружения. В апреле 1975 г. было принято решение о разработке фронтового бомбардировщика Су-24М. Опытный образец этой машины, самолет Т6-8М, переоборудованный из опытного Т6-8, совершил первый полет 24 июня 1977 г., а серийное производство новой модификации развернулось в Новосибирске уже в 1979 г. Основное отличие Су-24М от Су-24 заключалось в замене комплекса «Пума» на более совершенный и надежный ПрНК «Тигр», значительно повысивший точность бомбометания и стрельбы, а также обеспечивший применение новых высокоточных боеприпасов.

Вместо сложной в обслуживании жидкостной УР Х-28 в состав вооружения вошла твердотопливная противорадио-локационная ракета Х-58. В дальнейшем самолет получил и более совершенную УР Х-31П, способную бороться с наиболее мощными американскими ЗРК типа «Пэтриот».

Для поражения сильнозащищенных наземных целей Су-24 М может нести две УР Х-59 с телевизионным командным наведением, управляемые оператором с борта самолета по помехозащищенному радиоканалу.

Су-24М - первый отечественный тактический самолет, оснащенный системой дозаправки топливом в полете, убирающейся топливоприемник размещен перед фонарем кабины летчиков. В качестве заправщиков применяются самолеты Су-24М с подвешенными агрегатами УПA3 или специализированные самолеты Ил-78 и Ил-78М.

В 1985 г. начались работы и над более радикальной модернизацией бомбардировщика - самолетом Су-24 ММ с увеличенной на 2000 кг взлетной массой и повышенной дальностью полета за счет применения более экономичных двухконтурных двигателей АЛ-31Ф. Характерной чертой этой модификации был дополнительный, третий воздухозаборник размещенный над фюзеляжем (его появление было обусловлено большим расходом воздуха новыми двигателями). Однако программа Су-24 ММ не вышла из стадии проектных исследований.

В сентябре 1980 г. начались летные испытания самолета Т6МР гфототипа фронтового разведчика Су-24МР, принятого на вооружение в 1984 г. Первые самолеты этого типа начали поступать в строевые части зимой 1985 г.

В декабре 1979 г. совершил первый полет самолет радиоэлектронного противодействия Т6МП (Су-24МП), предназначенный для замены самолетов РЭП Як-281 III (выпущено 12 машин этого типа).

На базе бомбардировщика Су-24М был создан экспортный вариант - Су-24МК, имеющий несколько упрощенное БРЭО и вооружение. Серийное производство самолетов Су-24 всех модификаций завершено в 1993 г. Всего построено около 1200 самолетов Су-24, из них более 770 - Су-24М и его модификаций.

К концу 19% г. российская фронтовая авиация располагала 365 бомбардировщиками Су-24 и Су-24М, а также 80 разведчиками Су-24 MP и самолетами РЭБ Су-24МП. Кроме того, около 70 Су-24 и Су-24М, а также 25 Су-24МР и МП имелось в российском ВМФ.

ВВС Украины насчитывали около 250 Су-24 различных модификаций, 16 самолетов имелось у Азербайджана, 10 - у Алжира, 24 - у Ирака (большинство из них в настоящее время находится на территории Ирана), 12 - у Ирана, 15 - у Ливии и 20 - у Сирии. Несколько бомбардировщиков этого типа имеется в составе ВВС Казахстана и Узбекистана.

Предполагается, что самолеты Су-24 и Су-24М в составе ВВС России сохранятся и в следующем десятилетии. Им на замену должны прийти бомбардировщики нового поколения Су-34. Однако недостаточное финансирование может привести к задержке поступления на вооружение новых самолетов В этих условиях особое значение приобретает модернизация уже имеющейся техники. Направлениями дальнейшего совершенствования самолет Су-24 (Су-24М) являются оснащение его новым вооружением и БРЭО. Для модернизируемых самолетов (в том числе и Су-24) разработана навигационная система СНУ, объединяющая ИНС, приемник спутниковой навигации ГЛОНАСС/NAVSTAR, ЦВМ, трехмерную электронную базу географических данных, средства сопряжения с другим самолетным оборудованием. Система, интегрированная с БРЛС, оптоэлетронными системами, ИЛС, новыми кабинными многофункциональными цветными жидкокристаллическими дисплеями и другим уже имеющимся или вновь устанавливаемым бортовым оборудованием, обеспечивает возможность длительного маловысотного полета над равнинной местностью на высоте 30-50 м (на коротких участках -до 10-30 м). Управление самолета при маловысотном полете может осуществляться в автоматическом, директором или ручном режиме. Трехмерная цветная графическая цифровая «картинка» лежащей по курсу местности может вьгоодится на ИЛС или на мнгофункци-ональный кабинный дисплей, на другой дисплей выводится цветная цифровая карта.

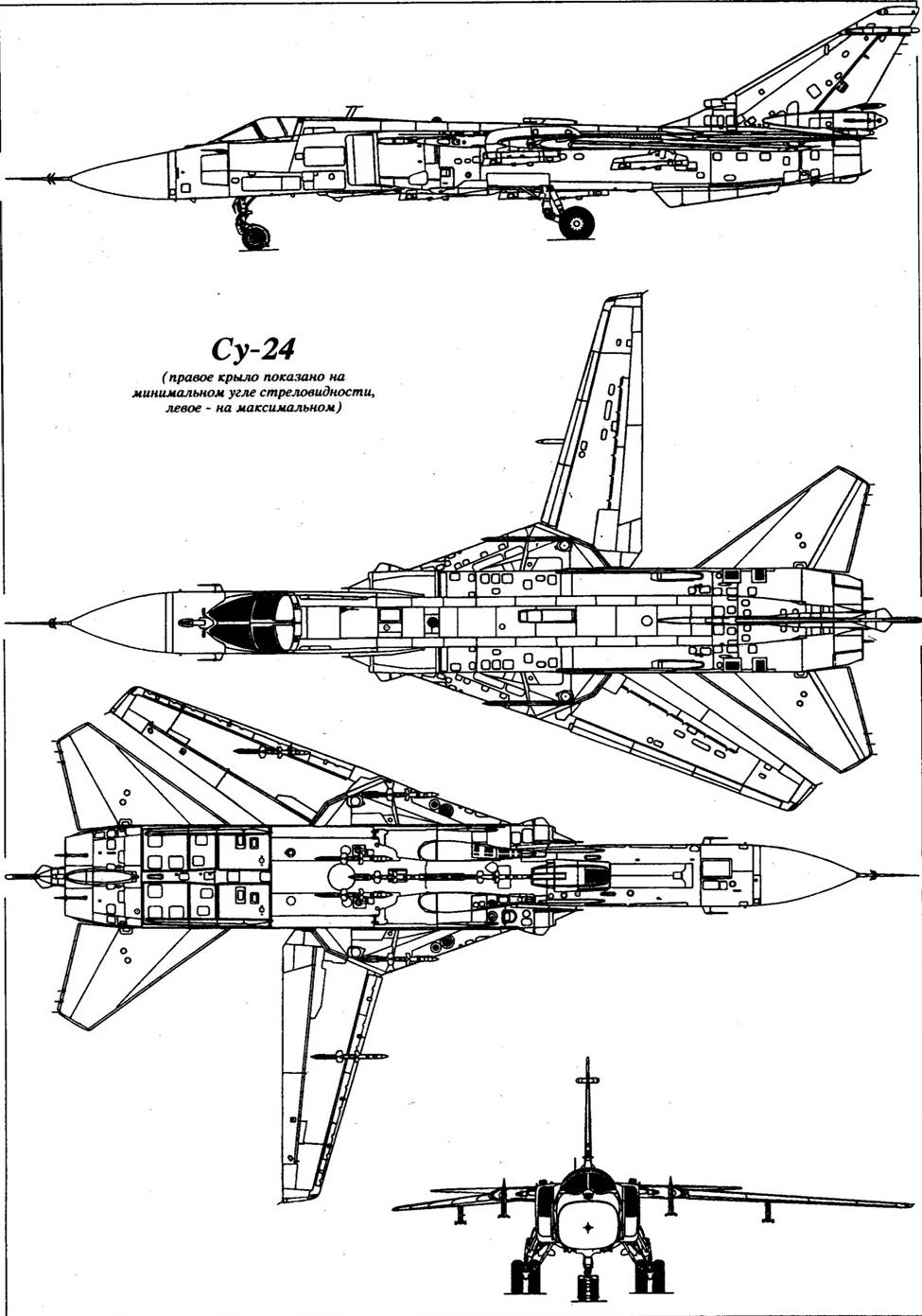

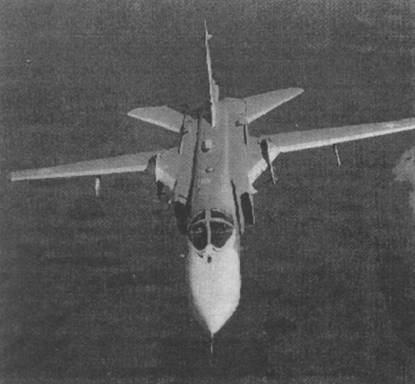

ОСОБЕННОСТИ КОНСТРУКЦИИ Самолет выполнен по нормальной аэродинамической схеме с высокомеханизированным крылом изменяемой стреловидности двумя двигателями с боковыми нерегулируемыми воздухозаборниками. Подвижные части крыла устанавливаются в четыре фиксируемых положения со стреловидностью 16° на взлете и посадке, 35 град, на крейсерских дозвуковых режимах, 45° при боевом маневрировании и 69° при полете на больших дозвуковых и сверхзвуковых скоростях. Фюзеляж типа полу-монокок, прямоугольного сечения со скругленными нижними углами, его форма выбрана из условия технологичности и получения максимальной подъемной силы. Летчик и штурман-оператор расположены рядом на катапультных креслах К-36ДМ (К-36Д на самолетах первых серий). Кабина экипажа оснащена двойным управлением.

Су-24М оборудован системой дозаправки в воздухе с выдвижной штангой-топливоприемником в носовой части фюзеляжа. Он может и сам выполнять роль заправщика при оснащении подвешиваемым под фюзеляжем агрегатом УПАЗ-А, позволяющим передавать в полете (в том числе ночью) заправляемому самолету до 9000 кг топлива.

СИЛОВАЯ УСТАНОВКА. Два ТРДФ АЛ-21Ф-ЗА (2 х 11.200 кгс).

ОБОРУДОВАНИЕ Комплекс бортового радиоэлектронного оборудования бомбардировщика Су-24 обеспечивает прицельное поражение наземных и надводных целей в простых и сложных метеоусловиях, днем и ночью, в том числе с малых высот при ручном и автоматическом управлении самолетом.

На Су-24 установлена цифровая прицельно-навигационная система ПНС-24 «Пума», в состав которой входят следующие 13 подсистем: импульсно-догшеровский радиолокатор переднего обзора (РПО) «Орион-А», радиолокатор предупреждения о столкновении (РПС) при следовании рельефу местности «Рельеф», радиолокационная командная линия (РКП) «Дельта» для применения управляемых ракет X-23, пассивный радиолокационный пеленгатор (ПРС) «Филин», электронно-огтттгческий визир (ЭОВ) «Чайка», тепло-пеленгатор ТП-23Е, телевизионный пеленгатор ракет (ТПР) «Таран-Р», гироинерциальная система МИС-И, доплеровс-кий измеритель скорости и утла сноса ДИСС-7, радиовысотомер малых высот гВ-ЗМ, радиовысотомер больших высот PB-18A-I, бортовая цифровая вычислительная система (БЦВС) ЦВМ-24 и индикатор на лобовом стекле ППВ (при-целъно-пилотажный визир). Антенны обоих радиолокаторов размещены в носовом обтекателе, датчик «Чайки» - в обтекателе под фюзеляжем впереди воздухозаборников. Приемники системы радиотехнической разведки «Филин», предназначенной для анализа и определения координат источников электромагнитного излучения (наземных РЛС), установлены на штанге ПВД и сзади «Чайки». Приемник каждого самолета настроен на определенные частоты излучения, поэтому антенны «Филина» на штанге ПВД («гуси») имеют разную конфигурацию на различных самолетах, которые в составе одного подразделения перекрывают диапазон частот наземных РЛС возможного противника. Теплопеленгатор расположен сверху носовой части фюзеляжа перед кабиной экипажа.

Система круглосуточно, в любую погоду обеспечивает выход самолет в заданный район, предупреждение столкновений с наземными предметами, обнаружение и поражение наземных целей, автоматическое или полуавтоматическое управление заходом на посадку до высоты 40-50 м. На Су-24 М используется усовершенствованная прицельно-навигационная система ПНС-24М «Тигр», в составе которой сохранены поисковая РЛС «Орион-А» и РЛС следования рельефу местности «Рельеф», инерциальная навигационная система МиС-П, индикатор ППВ. Но вместо «Чайки» установлена лазерно-телевизионная прицельная система (ЛТПС) «Кай-ра-24» с лазерным дальномером-целеуказателем и телевизионным обзорным блоком На подфюзеляжном пилоне может также подвешиваться контейнерная система, использующаяся вместо «Филина» для обнаружения источников электромагнитного излучения

Пилотажно-навигационное оборудование обеспечивает выход в район цели в режиме автономной навигации по запрограммированному маршруту, а после выполнения задания - автоматическое возвращение на свой аэродром и заход на посадку в сложных метеоусловиях до высоты 40- 50 м. Бортовой комплекс обороны (БКО) «Карпаты» самолета Су-24М, обесч ючивающий защиту самолета от средств ПВО, включает станцию предупреждения о радиолокационном облучении СПО-15 «Береза», теплопеленгатор для обнаружения пусков ракет противника, станцию активных помех и блок управления.

Фронтовой самолет-разведчик Су-24МР может выполнять всепогодную комплексную воздушную разведку днем и ночью в широком диапазоне высот и скоростей на глубину до 400 км за линией боевого соприкосновения при противодействии средств ПЮ.

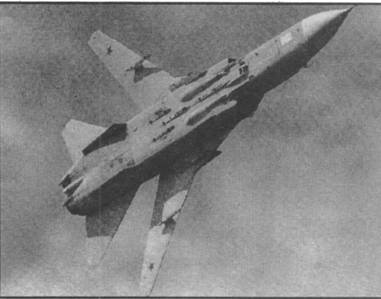

ВООРУЖЕНИЕ. Самолет несет бомбовое, управляемое и неуправляемое ракетное и пушечное вооружение. Ракетно-бомбовое вооружение размещается на восьми точках внешней подвески: четырех подкрыльевых (в том числе два поворотных и два неподвижных под центропланом) и четырех подфюзеляжных. На всех узлах Су-24 возможна подвеска свсюоднопадающих бомб калибром от 100 до 1500 кг, разовых бомбовых кассет или контейнеров малогабаритных грузов КМГУ-2 Неуправляемое ракетное оружие включает блоки НАР калибром от 57 до 370 мм. Су-24М может нести корректируемые бомбы: до четырех КАБ-п500Кр с ТВ или КАБ-500Л с лазерным наведением, до двух КАБ-1500Л с лазерным наведением.

В состав управляемого ракетного вооружения Су-24 входят УР Х-23 с пропорциональным радиокомандным наведением и противорадиолокационные УР Х-28 и Х-58.

Су-24М может нести более широкий спектр УР класса «воздух-поверхность» с неядерной БЧ, включая различные варианты ракет с активным и пассивным радиокомандным, лазерным и телевизионным наведением Х-25, Х-29, Х^58, X-59 и Х-31. В обтекателе снизу средней части фюзеляжа по правому борту установлена встроенная шестиствольная пушка ГШ-6-23М (23 мм). На внешних узлах возможна подвеска до трех подвижных установок СПГТУ-б с ГШ-6-23М В качестве оружия самообороны самолен может применять УР класса «воздух-воздух» с ТГС Р-60 (Р-60М).

РАЗМЕРЫ (Су-24М). Размах крыла в положении минимальной/максимальной стреловидности 17,64/10,37 м; длина самолета со штангой ПВД 24,53 м; высота самолета 6,19 м (Су-24 - 5,92 м); площадь крыла в положении минимальной/максимальной стреловидности 55,17/51,02 м2; минимальный/ максимальный углы стреловидности крыла по передней кромке 16/69°.

МАССЫ, кг (Су-24М): максимальная взлетная 39.700; нормальная взлетная с боевой нагрузкой 3000 кг - 35.970; масса пустого снаряженного самолета 22320; максимальная боевая нагрузка 8000; полный запас топлива: во внутренних баках 9850, с учетом ПТБ 16.460.

ЛЕТНЫЕ ХАРАКТЕРИСТИКИ (Су-24М). Максимальная скорость 1700 км/ч; максимальная скорость у земли 1400 км/ч; практический потолок 11.000 м; длина разбега 850- 900 м; длина пробега 800-850 м; боевой радиус действия, на малой высоте с боевой нагрузкой 3000 кг и двумя ПТБ по 3000 л - 570 км, на малой высоте без ПТБ 390 км; перегоночная дальность с двумя ПТБ по 3000 л - 2850 км; перегоночная дальность с одной дозаправкой в полете 4270 км; максимальная эксплуатационная перегрузка 6,5 g.

БОЕВОЕ ПРИМЕНЕНИЕ. Бомбардировщик Су-24М с большим успехом применялись во время войны в Афганистане. Первая же операция с участием этих самолетов стала одной из самых крупных и ««громких» в афганской войне. Она проходила в апреле-мае 1984 г., когда 40-я советская армия совместно с афганскими войсками нанесла серию мощных ударов по формированиям Ахмад Шаха Масуда в долине реки Панджшир к северу от Кабула. Су-24М действовали начиная с 21 апреля 1984 г. вместе с дальними бомбардировщиками Ту-16. Из-за гористой местности и отсутсвия у «моджахедов» средств ПВО, способных поражать цели на средних высотах (тогда как маловысотных ПЗРК «Стрела-2», «Редай», а также крупнокалиберных пулеметов ДШК у них было достаточно), Су-24М не использовали режим огибания рельефа местности, а наносили бомбовые удары с высоты около 5500 м, оставаясь недосягаемыми для огня противника. Базировались самолеты на советской территории - в Термезе (Узбекистан) и на других приграничных аэродромах. По советским данны м,» ходе Панджширской операции из 3000 мятежников было уничтожено не менее 1700, а остальные покинули этот район.

После ухода Российской армии из Азербайджана, в этой стране остались несколько Су-24 различных модификаций, часть из которых применялась в боевых действиях против Армении

Во время войны в районе Персидского залива зимой 1991 г. Су-24МК ВВС Ирака в боевых действиях участия не принимали, так как Ирак к началу «Бури в пустыне» располагал лишь одним экипажем, подготовленным для боевого применения этой сложной машины. Однако все 24 самолета Су-24МК, имевшиеся в ВВС Ирака, после начала бомбовых ударов союзников благополучно перелетели в Иран, избежав при этом атак американских истребителей (чего нельзя было сказать о самолетах других типов-Дассо «Мираж»Р.1, F-7, МиГ-23, Су-7 и Су-22 - значительное число которых было сбито американскими истребителями Макдоннелл-Дуглас F-15C «Игл» во время перелета в Иран). Таким образом, даже пилотируемые неподготовленными экипажами, маловысотные Су-24 оказались трудноуязвимыми для истребителей противника, действовавших почти в «полигонных» условиях.

Зимой 1994-1995 гт. Су-24М российских ВВС вновь пришлось действовать по реальному противнику - войскам Д. Дудаева. Основным оружием бомбардировщиков стали высокоточные корректируемые бомбы КаБ-500 и КАБ-1500 с лазерным и телевизионным наведением. В начале конфликта, когда действия штурмовиков и боевых вертолетов были практически невозможны из-за туманов и снегопадов, всепогодные Су-24М наносили удары по колоннам войск противника и его боевым позициям в пригородах Грозного.
