ЭТЮД ТЕХНОЛОГИЧНОСТИ.

Учитывая опыт боевого применения авиации в начале второй мировой войны командование американского флота быстро пришло к выводу, что авиапарк палубных самолетов стремительно устаревает и уступает качественно самолетам потенциального противника - Японии. Основной американский палубный истребитель "Уайлдкэт" уже не мог конкурировать с новейшим японским истребителем Мицубиси "Зеро". Он практически исчерпал свои модернизационные возможности, в то время как японская машина имела еще колоссальные резервы. Между тем, вступление США в войну было неизбежно. В июне 1941 г. ВМС США заключили с фирмой Грумман договор о коренной модернизации самолета "Уайлдкэт" с целью получения качественного скачка в значениях характеристик, прежде всего, скорости и маневренности.

Главный конструктор фирмы Грумман Вильям Швендлер принял решение установить на этом самолете более мощный 1600-сильный двигатель R-2600 семейства "Циклон" фирмы Райт и избавиться от двух основных недостатков F4F - шасси с малой колеей и высотой и неэффективного винта малого диаметра. Увеличение массы двигателя, емкости топливных баков и боекомплекта вызвало рост размеров и полетной массы. Новый самолет получился самым большим из всех одномоторных истребителей, когда-либо строившихся не только в США, но и в мире. Шасси было радикально переделано, теперь вместо "втяжной трапеции" самолет имел мощные высокие стойки, убиравшиеся в крыло назад по полету с разворотом на 90 градусов. Самолет из среднеплана превратился в низ-коплан, фюзеляж был переконструирован полностью, теперь он имел грушевидное сечение вместо круглого. Конструкция крыла претерпела не меньше изменений - теперь оно стало однолонже-ронным с вспомогательными передним и задним лонжероном. Конструкция узла складывания была позаимствована у "Уайлдкэта". Вооружение - шесть 12.7мм пулеметов - располагалось вне диска винта, в складной части крыла плотными "пакетами" по три пулемета. В корневой части крыла находились топливные баки. Для улучшения маневренных характеристик на горизонтали крылу придали толстый несущий профиль серии NACA-230. Для уменьшения сопротивления в крейсерском полете угол зак-линения крыла сделали нулевым. Но вместе с тем, для улучшения посадочных характеристик нового самолета с возросшей на 60% массой было необходимо выходить на большие углы атаки. В связи с этим, ось двигателя была отклонена вниз на 3 градуса. Эта конструктивная особенность вместе с вынесенной вперед кабиной улучшала обзор вперед и стала характерной чертой будущего "Хеллкэта".

Все отклоняемые поверхности были цельнометаллическими, рули высоты и направления обтягивались полотном, элероны и закрылки имели дюралюминиевую обшивку.

В целом, несмотря на гораздо более сложную конструкцию, новый самолет, названный "Хеллкэт" ("Ведьма", "Мегера" или, дословно, "Адская кошка"), был гораздо технологичнее своего предшественника. Фюзеляж имел более простую форму, панели обшивки были в основном либо прямые, либо одинарной кривизны. Хвостовая балка обшивалась листами 2.6-мм толщины внахлест (!), также в угоду технологичности. Конструкторы пришли к выводу, что столь незначительные ступеньки обшивки, находящиеся в зоне пограничного слоя, не повлияют на скорость. Кстати, в ходе эксплуатации, эти ступеньки часто спо-лировывались шарошкой и закрашивались. Максимальная скорость "модернизированных" столь простым способом самолетов возрастала на 10-15 км/ч. В конструкции планера широко применялись штампованные детали.

К началу 1942 г. было построено два прототипа, XF6F-1 с мотором R-2600-10 без нагнетателя и XF6F-2 с R-2600-16 с нагнетателем. Испытания первого опытного "Хеллкэта" начались 26. июня 1942 г., когда шеф-пилот фирмы Грумман Селден Конверс совершил на нем первый полет. В конце июля к испытаниям был допущен и второй прототип. Испытания проходили на заводском аэродроме фирмы Грумман в г. Бетпэйдж.

Самолет радовал летчиков простотой в управлении, прекрасными посадочными характеристиками, неплохой горизонтальной маневренностью. Но все же, мощности двигателя явно не хватало: малые значения скорости, скороподъемности и вялый выход на вертикаль поставили перед Швендлером дилемму: либо снизить взлетный вес самолета путем уменьшения запаса прочности планера и отказа от части бронезащиты, либо установить на самолет новый двигатель большей мощности. От первого пути отказались, памятуя о том, что у основного противника "Хеллкэта", истребителя "Зеро", основными недостатками являются как раз слабое бронирование и недостаточная прочность конструкции, а как следствие - низкая живучесть. Оставался второй путь, который был одобрен представителями ВМС США. Вскоре на прототип номер два был установлен новый двигатель - Пратт-Уитни R-2800 мощностью 2000 л.с. с трехлопастным воздушным винтом Гамильтон Стэндарт "Хайдроматик" вместо применявшегося ранее Кертисс Электрик. Самолет получил индекс XF6F-3. Первый опытный самолет вскоре также был переоснащен "двойной звездой" Пратт-Уитни, но уже с двухскоростным нагнетателем. Эта модификация стала называться XF6F-4. По результатам испытаний нагнетатель был признан ненадежным и от него отказались. В конструкцию нового истребителя было внесено несколько незначительных изменений, в частности, переделаны ниши и крышки шасси и удален кок с винта. В таком виде самолет пошел в серию под наименованием F6F-3 "Хеллкэт". Для производства "Хеллкэ-тов" фирма Грумман построила новый завод на о. Лонг-Айлэнд. Канадский филиал фирмы Виккерс также изъявил желание начать производство "Хеллкэтов" модификации F6F-1, но ВМС отказали канадцам в контракте.

Первой серийной модификацией "Хел-лкэта" стал F6F-3. Его поставки в ВМС начались в январе 1943 г. Летчики восприняли появление этого огромного самолета с радостью, так как по своим характеристикам он стоял на голову выше "Уайлдкэта". Единственным нареканием со стороны ВМС было отсутствие каких-бы то ни было пилонов внешней подвески, за исключением центрального узла подвески для ПТБ. Флотские ремонтные мастерские справились с этой проблемой, смонтировав под центропланом два бомбодержателя для бомб калибром до 454 кг, а также шесть-восемь установок "нулевого старта" для неуправляемых ракет HVAR под консолями. В середине 1943 г. была выпущена также небольшая серия ночных истребителей F6F-3E/ N, оснащенная РЛС AN/APS-6, располагавшейся на передней кромке правой консоли крыла. РЛС была разработана при английском техническом содействии. Она имела массу 113 кг и дальность надежного обнаружения цели класса бомбардировщик 7-8 км.

В 1944 г. F6F-3 стали оснащать новым двигателем R-2800-10W с системой впрыска воды в цилиндры. Мощность двигателя при впрыске возрастала до 2200 л.с. Производство самолетов модификации F-3 закончилось в конце апреля 1944 г. Было выпущено 4403 самолета, включая 167 ночных истребителей.

F6F-3 был сменен в серии новой модификацией F6F-5. Она отличалась улучшенной бронезащитой, облагороженным фонарем кабины с тремя бронестеклами вместо одного, отсутствием прозрачных "ушей" для обзора назад, измененным капотом двигателя, наличием регулировочных отгибаемых пластин на элеронах, усиленной конструкцией хвостовой части фюзеляжа и наличием бомбодержателей и установок "нулевого старта". Силовая установка осталась прежней. Масса подвесного вооружения возросла до 1542 кг. На некоторых "Хеллкэтах" этой модели вместо двух центральных пулеметов устанавливалось две пушки "Ис-пано" калибром 20 мм с боекомплектом по 200 снарядов на ствол. Все F6F-5 имели узлы подвески для РЛС и гнездо для ее экрана на приборной панели, и легко, в течение нескольких часов, могли быть конверсированы в ночные истребители. Было построено 7870 самолетов F6F-5, включая ночные истребители F6F-5N. 1320 истребителей "Хеллкэт" поступило по ленд-лизу в Англию, где они получили наименования "Хеллкэт" Мк.1 (F6F-3) и "Хеллкэт" Мк.2 (F6F-5). Дальнейшие работы по совершенствованию "Хеллкэта" были свернуты в связи с тем, что руководство ВМС пришло к выводу о его моральной устарелости, а также из-за начала работ по преемнику "Уайлдкэта" и "Хеллкэта" - самолету F8F "Беаркэт".

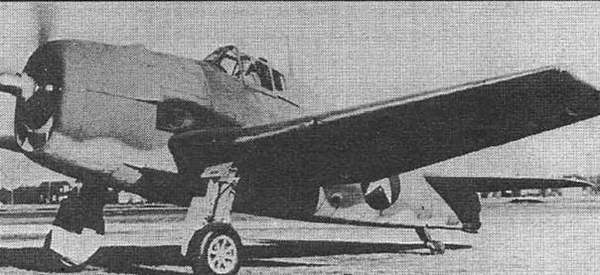

Прототип первого серийного варианта "Хеллкэта" - XF6F-3

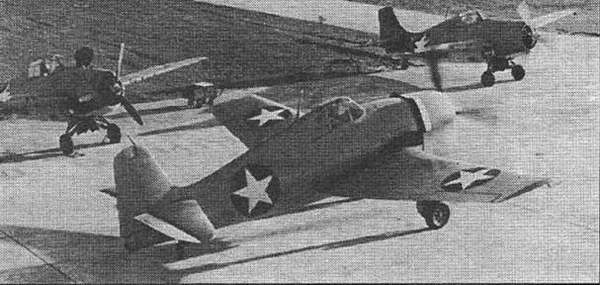

XF6F-3 среди "Уайлдкэтов"

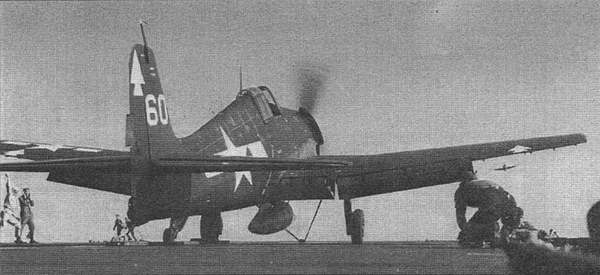

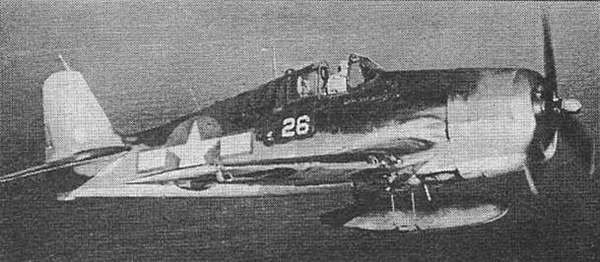

"Хеллкэт" F6F-3 из эскадрильи VF-2, 1944 г

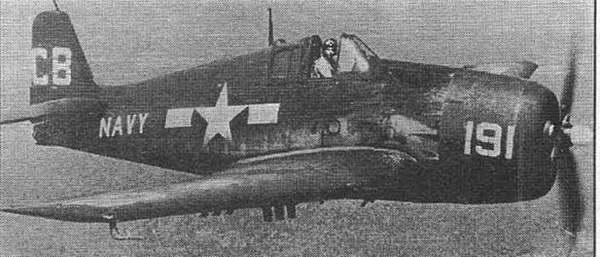

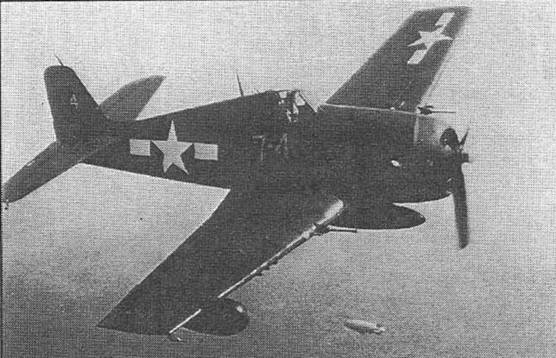

"Хеллкэт" F6F-5. Под крылом видны устройства для подвески НУ Р.

Первые "Хеллкэты" поступили на вооружение в январе 1943 г. 31 августа состоялся их боевой дебют - они прикрывали бомбардировщики в налете на о. Маркус. На следующий день "Хеллкэты" с трех тяжелых и трех легких авианосцев обеспечивали господство в воздухе в ходе высадки десанта на остров Бейкер и уничтожили четыре летающие лодки Кавасаки "Эмили". Так "Хеллкэт" открыл боевой счет.

Самолеты этого типа активно применялись при захвате Рабаула, осуществляя воздушное прикрытие своих авианосцев и эскортируя палубные бомбардировщики.

В начале декабря 1943 г. "Хеллкэты" впервые имели возможность показать свои качества в бою с истребителями противника - в ходе прикрытия операции по захвату атолла Кваджалейн.

Соединение из 91 "Хеллкэта" было перехвачено полусотней истребителей "Зеро". Результат боя - сбито 28 японских самолетов при потере трех "Хеллкэтов". Такой успех был обусловлен, во-первых, хорошей подготовкой американских летчиков, имевших опыт боев на "Уайлдкэтах" и большой налет, а также неважной подготовкой японцев. Но, конечно же, нельзя сбрасывать со счетов боевую живучесть, прочность, скорость и разгонные характеристики "Хеллкэтов", а также мощь их шестипулеметного залпа. Благодаря крылу большой площади с высокими несущими свойствами, "Хеллкэт" в принципе мог вести бой на виражах с некоторыми японскими самолетами, например, с Ки-61 "Хиен" или Мицубиси "Райден". Но все же "Зеро" оставался по горизонтальной маневренности вне конкуренции, и в столкновениях с ним летчик "Хеллкэта" должен был применять тактику "ударь и убегай". Кроме того, "Хеллкэт" мог выйти из боя в любой момент, применив маневр "Сплит S" - энергичный переворот на спину и полупетля вниз. Летчик "Зеро" не мог последовать за "Хеллкэтом" в этом случае без риска повредить самолет при превышении допустимой скорости. Кроме того, конструкция "Хеллкэта" оказалась рекордно прочной для палубной машины, все баки были запро-тектированы, а также частично защищены броней. Летчик был защищен спереди и сзади бронещитками большой площади, имелся также и бронеподдон. В остеклении кабины имелось бронестекло, противостоявшее пулеметным пулям пехотного калибра. Эти меры по обеспечению живучести и боевой устойчивости делали "Хеллкэт" (в первую очередь, F6F-5) прекрасным штурмовиком и самолетом поддержки наземных сил в десантных операциях.

Ночной перехватчик F6F-5N с пушками "Испано"

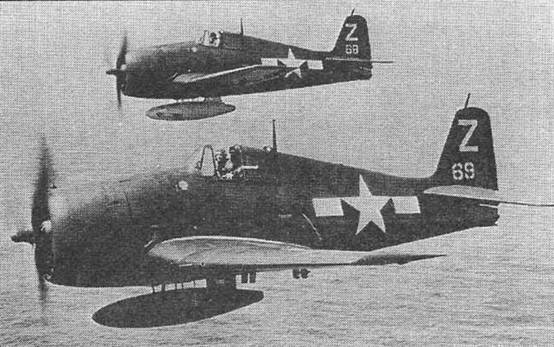

"Хеллкэты" F6F-5P, август 1945 года

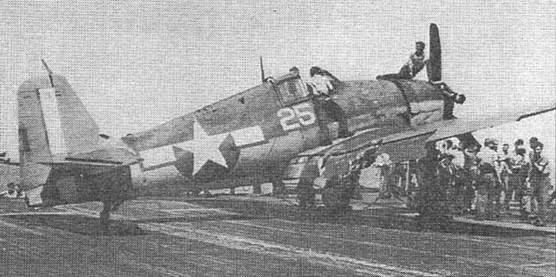

Этот "Хеллкэт" F6F-3 из состава эскадрильи VF-29 вернулся с боевыми повреждениями, 1944 год

F6F-5 поступили на авианосцы в августе 1944 г. Их производство постоянно расширялось, и вскоре ВМС получили возможность заменить ими в строю не только оставшиеся "Уайлдкэты", но и "Хеллкэты" первой серии.

Звездным часом "Хеллкэтов" стал день 10 октября 1944 г., когда произошло сражение в заливе Лейте. В этот день американцы сбили более сотни японских самолетов, из них на долю "Хеллкэтов" пришлось 25. Шесть самолетов сбил в этот день коммандер Дэвид МакКэмп-белл - лучший ас американского флота, закончивший войну с 34 победами. На F6F, летали такие известные летчики, как Сесил Хэррис (24 победы), Юджин Валенсия (23 победы), Александер Вра-сив (17 побед). Недаром американские летчики прозвали "Хеллкэт" "Фабрикой асов". До самого конца войны эти самолеты активно использовались как с авианосцев, так и с наземных баз. Правда, в воздушных боях над Японскими островами "Хеллкэты" встретились с грозными противниками - японскими армейскими истребителями Ки-84 "Хаятэ" и Ки-100, которые по скорости, скороподъемности и маневренности, да и по вооружению превосходили "Хеллкэт". Потери американцев стали расти. Например, в начале августа 1945 г. знаменитый японский летчик - ас Тецузо Ивамото на истребителе Каваниши "Шиден-каи" в одиночку вступил в бой с шестью "Хел-лкэтами" и уничтожил четыре из них. Два оставшихся "Хеллкэта" расстреляли весь боекомплект и их летчики по возвращении на авианосец доложили о том, что "истребитель противника дерзко навязал бой и ушел безнаказанно".

Активно применялись, правда, с гораздо более скромным успехом, и ночные "Хеллкэты", оборудованные РЛС. Их основной целью были японские бомбардировщики, во второй половине войны применявшиеся в основном в темное время суток. Правда, результативность ночных перехватов была крайне низкой из-за более чем скромных характеристик локатора и тактики японцев, предпочитавших на маршруте к цели идти сильно рассредоточенными группами и лишь у точки бомбометания формировать плотный строй. Кроме того, бомбардировщики почти всегда сопровождались "Зеро", имевшими огромную дальность полета, а "Хеллкэт" с радиолокатором терял 35 км/ч скорости, да и маневренность его с массивной станцией на крыле становилась куда хуже. И все же, один из американских авианосцев, "Индепенденс", был в 1944 г. специально приспособлен для действий в ночное время.

"Хеллкэты" применялись также с конвойных авианосцев в Тихом, Индийском, Атлантическом и даже в Северном Ледовитом океанах. Машины, поставленные в Англию, воевали как на Атлантике, так и на Тихом океане. Несколько английских "Хеллкэтов" Мк.1, действовавших с наземных баз, участвовали в рейде на немецкий линкор "Тирпиц", стоявший в Тромсе - фьорде на севере Норвегии.

В целом же, по результатам действий на Тихом океане, "Хеллкэт" показал себя самым трудносбиваемым истребителем ВМС США - на один потерянный "Хеллкэт" приходилось 19,2 уничтоженных японских самолета!

По окончании войны все самолеты F6F были переведены в резерв ВМС на береговые базы, но продолжали летать, так как были самыми простыми и прощающими ошибки пилотирования самолетами ВМС США. Их использовали для подготовки молодых летчиков. А после начала Корейской войны им довелось еще около года побыть в зоне боевых действий на вторых ролях. При этом некоторые машины были переделаны в крылатые торпеды для атаки плотин, долговременных оборонительных сооружений и прочих важных точечных целей. Переделка заключалась в установке в фюзеляже цилиндрического контейнера с 1500 кг взрывчатки и системы радиоуправления. "Хеллкэт" - бомба летел к цели своим ходом, управляемый оператором с другого самолета.

В 1951 г. самолеты "Хеллкэт" были официально сняты с вооружения и проданы на металлолом или в частное владение. В настоящее время в частном владении и авиамузеях сохранилось около 20 самолетов этого типа, большинство из них - в летнопригодном состоянии.

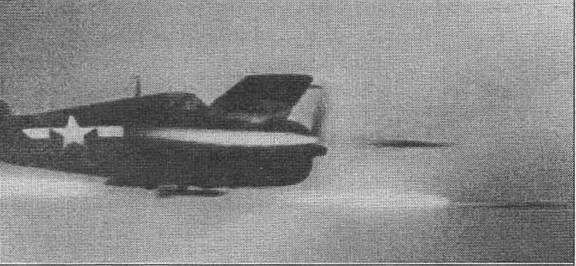

Пуск 127-мм НУР с "Хеллкэта"

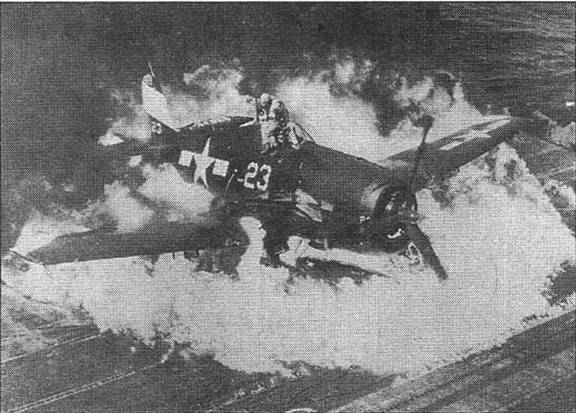

Неудачная посадка - "Хеллкэт" F6F-5 в огне, февраль 1945 г

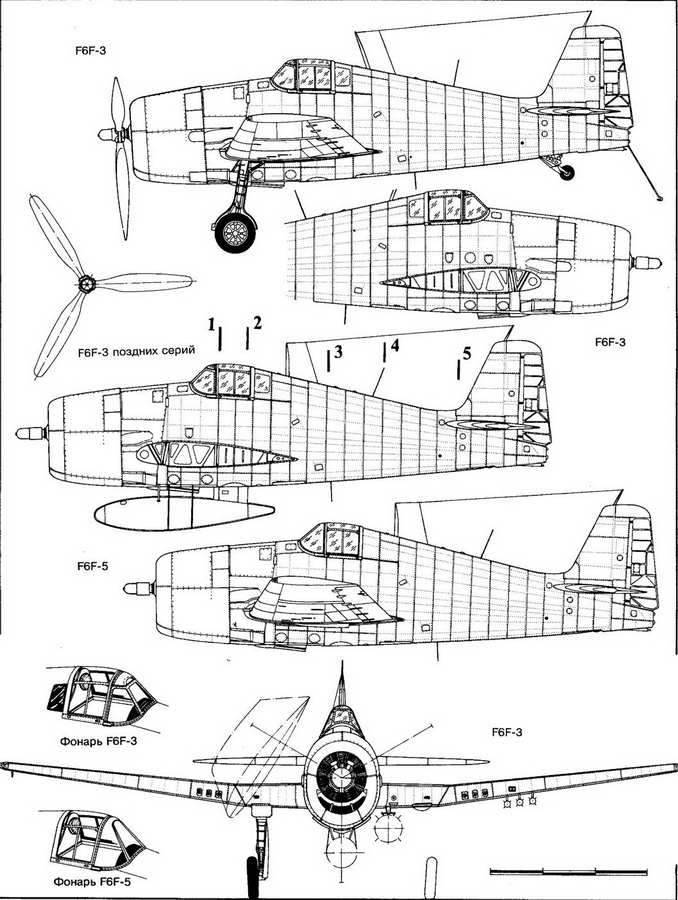

Самолет Грумман F6F "Хеллкэт" представлял собою цельнометаллический свободнонесущий низкоплан с двухрядным звездообразным двигателем и экипажем 1 человек. Конструкция была сильно перетяжелена, отличалась высокой прочностью, надежностью, простотой и высокой технологичностью.

Фюзеляж - полумонокок с дюралюминиевой работающей обшивкой. Технологически он состоял из трех частей. В передней части находился двигатель, система водяного форсирования, противопожарная система и маслобак с радиатором. Передняя часть заканчивалась силовым противопожарным шпангоутом, к которому крепился передний лонжерон крыла. В центральной части фюзеляжа находился главный топливный бак и кабина летчика с бронезащитой - передней плитой,бронеспинкой и бронеподдоном. Толщина брони - 12,7 мм. Центральная часть разделялась поперечной перегородкой - силовым шпангоутом. Хвостовая часть фюзеляжа - силовая балка. В ней размещалось радиооборудование и автоматический радиокомпас, а также хвостовая убираемая опора шасси и посадочный гак. Киль составлял с балкой единое целое, однолонжеронный стабилизатор крепился к хвостовой части в основании киля.

Крыло - трехлонжеронное, складывающееся для удобства хранения в авианосном ангаре. Профиль - NACA-230 -12. Механизм складывания - гидравлический карданный шарнир, встроенный в первый лонжерон. В центроплане находились два топливных бака, а также ниши основных стоек шасси. В консолях располагалось вооружение, патронные ящики, посадочные фары и узлы крепления закрылков и элеронов. Закрылки - односекционные, угол отклонения - 27 градусов на взлете, 55 градусов - на посадке. Элероны - некомпенсированные, с отклоняемыми триммерами. И закрылки, и элероны имели дюралюминиевую обшивку толщиной 1,5 мм.

Силовая установка - 18-цилиндровый двухрядный звездообразный двигатель Пратт-Уитни R-2800 различных серий с трехлопастным воздушным винтом постоянных оборотов Гамильтон Стандарт "Хайдроматик" диаметром 3,75 м.

Шасси - трехстоечное.с хвостовым колесом, убирающееся. Основные стойки - балочной схемы, при уборке поворачиваются на 90 градусов и укладываются в крыльевые ниши назад по полету. Подобная схема уборки выбрана из соображений компактности. Хвостовая опора - консольной схемы, небольших размеров, с литым катком вместо пневматика. Убиралась назад в фюзеляж. Привод выпуска и уборки шасси - гидравлический, аварийный - ручной.

Вооружение - шесть 12,7-мм пулеметов Кольт - Браунинг М-2 с боезапасом по 400 патронов на ствол. На некоторых машинах F6F-5 два пулемета заменены на 20-мм английские пушки Бритиш Ис-пано Мк.2 с боекомплектом по 200 снарядов на ствол.

Под самолет можно было подвесить до трех бомб калибром до 454 кг, шесть ракет HVAR калибром 127 мм и два 298-мм PC "Тайни Тим" (под крыльевыми бомбодержателями). Под центральным, а на F6F-5 - и под центропланными узлами подвески могли подвешиваться сбрасываемые топливные баки.

Летно - технические характеристики самолета F6F-5. Размах крыла - 13,056 м Длина самолета - 10,236 м Высота стояночная - 4,15 м Площадь крыла - 31,96 кв. м Взлетная масса - 5662 кг Максимальная скорость - 644 км/ч на высоте 6100 м

Скороподъемность у земли - 17,2 м/с Практический потолок - 10973 м Перегоночная дальность без ПТБ -2092 км.
