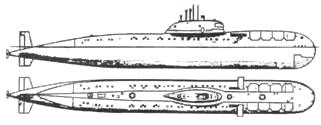

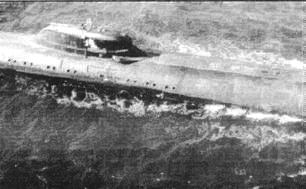

ПРОЕКТ 670А «СКАТ», 670М «СКАТ М»

Код НАТО: 11- класса «ЧАРЛИ-1».

Водоизмещение: 3900/4900 т.

Размеры: 94x9,9x7,5 м.

Вооружение: 8 ПУ ракет ССН-7 «Аметист», 6-533 мм ТТ (14 торпед). Ракеты: дальность 35 миль, скорость 0,9 М, 200 КТ (старт из-под воды, глубина до 20 м), ракето-торпеды ССН-15.

Силовая установка: 1 реактор ПВ, 1 паровая турбина, 1 винт, •15000 л.с.

Скорость: 24 узла.

Экипаж: 100 человек.

Акустическое оборудование: 1 радар, 2 сонара: актив/пассив, актив.

Строительство: строились в Горьком (Нижний Новгород) с 1967 по 1972 г. На Северном флоте на 1988 г. – 11 единиц. Одна ПЛ выведена из боевого состава флота после аварии.

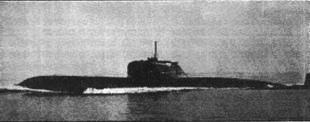

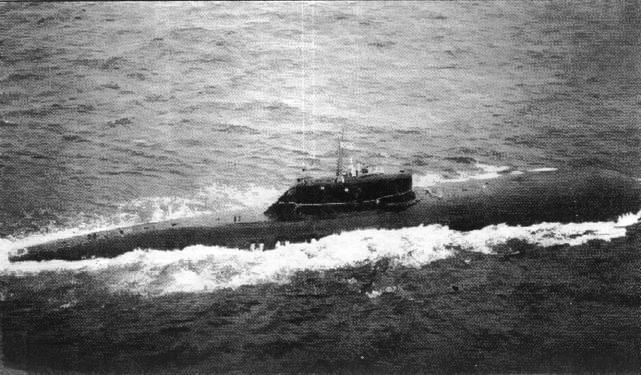

Код НАТО: 6 – класса «ЧАРЛИ-И».

Водоизмещение: 4300/5500 т.

Размеры: 102x9,9x7,8 м.

Вооружение: 8 ПУ ракет ССН-9, 6-533 мм ТТ (14 торпед). Ракето- торпеды ССН-15.

Силовая установка: 1 реактор ПВ, 1 паровая турбина, 1 винт, 15000 л.с.

Скорость: 24 узла.

Экипаж: 90 человек.

Акустическое оборудование: 2 радара, 2 сонара: актив/пассив, актив.

Строительство: строились в Горьком с 1973 по 1980 г. На Северном флоте на 1988 г. – 6 единиц.

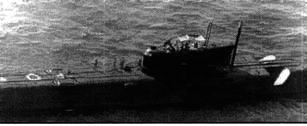

ПРОЕКТ 675М «ЭХО -II», 659Т «ЭХО-I».

Код НАТО: 29 – класса «ЭХО-II».

Название головной лодки: «Красногвардеец» + 28 единиц.

Водоизмещение: 5800/6200 т.

Размеры: 119x9,8x7,3 м.

Вооружение: 8 ПУ ракет ССН-12 (или ССН-3 А), 6-533 мм ТТ (нос), 4- 406 мм (корма) (20 торпед). Дальность ракет 220 миль (ССН-3 Шаддок) и 340 миль (ССН-12 Сандбокс). Время между всплытием и стартом ракеты – 20 минут. Старт из надводного положения, угол подъема ПУ – 15°.

Силовая установка: 2 реактора ПВ по 75000 кВт, 2 паровых турбины, дизель-генераторы М-820 по 1000 кВт, 2 винта, 30000 л.с.

Скорость: 24 узла.

Экипаж: 90 человек.

Конструкция: 1 отсек – торпедный, 2 отсек – жилой, кают-компания и аккумуляторная, 3 отсек – пост управления стрельбой и привода антенн наведения ракет, 4 отсек – центральный пост, 5 отсек – дизель-генераторный, 6 отсек – реакторный, 7 отсек – турбинный, 8 отсек – турбогенераторный, электродвигательный и щитовая, 9 отсек – жилой отсек, камбуз, морозильные камеры, 10 отсек – кормовой торпедный отсек.

Акустическое оборудование: 3 радара (в т.ч. для наведения ракет), 3 сонара.

Строительство: строились в Северодвинске и Комсомольске с 1961 по 1967 гг. 7 ПЛ в резерве (1992 г.).

Код НАТО: 5-класса «ЭХО-1».

Водоизмещение: 5500 т.

Размеры: 112x9,8x8 м.

Вооружение: 6-533 мм ТТ (нос), 4-406 мм (корма) (20 торпед).

Несколько подводных лодок имели на вооружении 6 ракет по типу ПЛ ЭХО-2.

Силовая установка: 2 реактора, 2 паровых турбины, 2 винта, 30000 л.с.

Скорость: 28 узлов.

Экипаж: 92 человека (в том числе 12 офицеров).

Акустическое оборудование: 2 радара, 2 сонара: актив/пассив, актив.

Строительство: строились в Комсомольске в 1960-62 г.

Дополнительные сведения: Принимали участие в кругосветном подводном плавании советских ПЛ вокруг земного шарара.

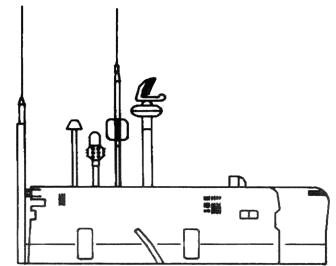

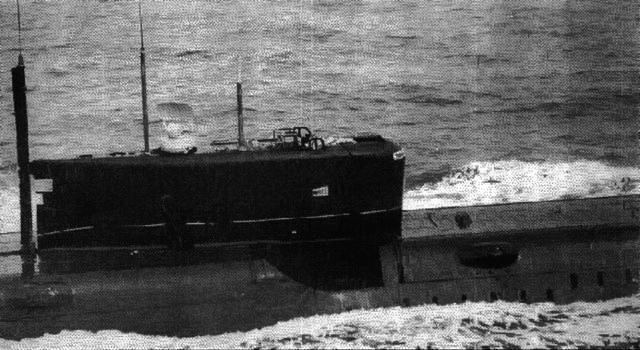

Выдвижные мачты и антены на рубке ПЛ ПРОЕКТ 675М
