Чанс-Воут F4U «Корсар»

Этот самолет, ставший в 40-е годы одним из самых массовых и, без сомнения, наиболее успешных американских летательных аппаратов, был создан на фирме Чанс-Воут, которую можно назвать неудачницей среди прочих американских авиационных фирм. Ее инженеры старались вложить в каждый свой самолет максимум новых идей и технических решений, зачастую не опробованных. В результате новая машина представляла собою ненадежный и даже опасный летательный аппарат. Тем не. менее именно эта черта технического подхода к авиационному конструированию оказывала положительное влияние на заказчика - Бюро по аэронавтике ВМС США, у которого, видимо, постоянно теплилась надежда, что, несмотря на временные неудачи, изделия Чанс-Воута имеют грандиозное будущее и неограниченные возможности по модернизации. В некоторых случаях такие надежды были оправданны, в других - совсем наоборот. Но так или иначе, истребитель с крылом «обратная чайка» и мощным двухрядным радиальным двигателем был рожден под счастливой звездой и прожил долгую и до предела насыщенную событиями жизнь. Созданный на рубеже 30-х годов, когда американская доктрина истребителя уже сформировалась, он стал ее олицетворением - тяжелый, спроектированный по завышенным нормам прочности, с крупнокалиберным пулеметным вооружением (не потому что оно было наиболее выгодным, а из-за отсутствия в США надежных авиапушек), с большой дальностью полета, необходимой любому палубному самолету, с комфортабельной кабиной, пребывание в которой в течение трех-четырех часов не вызывало утомления и позволяло летчику экономить силы перед боем в районе, находящемся на пределе радиуса действия. Тысячавосьмисотсильный двигатель с эффективным винтом являлся изюминкой проекта, благодаря ему самолет имел высокую скорость и скороподъемность, а также прекрасные разгонные характеристики.

История самолета «Корсар» началась в 1938 г., когда флот США объявил конкурс на палубный истребитель нового поколения. В финал его вышли три фирмы -Белл, Грумман и Чанс-Воут. Фирма Белл выступила с проектом самолета XFL-1 «Аэробонита» - легким одноместным истребителем с двигателем, расположенным в центре масс, за кабиной пилота. Он был спроектирован по образу и подобию сухопутной «Аэрокобры». Грумман предложил весьма привлекательный и элегантный двухмоторный самолет XF5F «Скайрокет». Проект Рекса Бэйсела, конструктора фирмы Чанс-Воут, выглядел на их фоне наименее экзотическим.

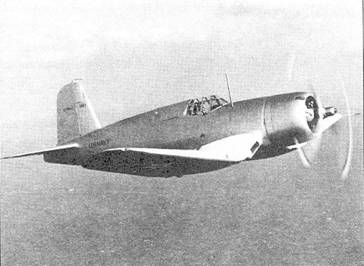

Опытный самолет XF4V-1

Впрочем, он обещал наилучшую дальность полета. «Аэробонита» была слишком мала, чтобы разместить внутри нее баки достаточного объема, а «Скайрокет» - проект, в целом лишенный серьезных недостатков, был оснащен двумя звездообразными двигателями, которые, кроме прожорливости, имели еще одно слабое место - большое лобовое сопротивление. К тому же, оба эти конкурсанта были достаточно непросты в управлении, а «Аэробонита», как и ее родная сестра «Кобра», оказалась склонна к плоскому штопору. Поэтому детище фирмы Чанс-Воут было признано заслуженным победителем, и ВМС США заключили с фирмой контракт на постройку прототипа нового истребителя в июне 1938 г.

Несмотря на свою достаточно классическую компоновку, новый самолет имел в конструкции и технологии производства несколько новинок. Основной стало применение крыла, выполненного по типу «обратная чайка».

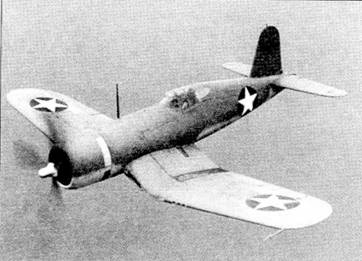

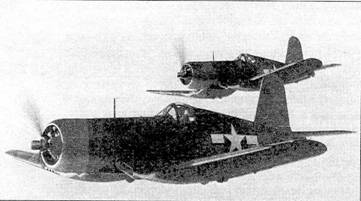

«Корсар» первых серий

Благодаря его внедрению достигалось сразу несколько целей. Еще на этапе продувок моделей в аэродинамической трубе стало ясно, что консоли крыла подобной формы, сочленяясь с фюзеляжем цилиндрической формы в нижней его части, способствовали снижению сопротивления интерференции, а как следствие - не требовалась установка зализов. Кроме того, крыло типа «обратная чайка» снижало риск катастрофы при аварийной посадке на воду, так как благодаря своей форме могло быть использовано как редан. И наконец, значительно сокращалась длина основных стоек шасси, что привело к определенной экономии массы конструкции планера.

Из технологических новинок необходимо отметить, что на «Корсаре» впервые в авиастроении США была применена точечная электросварка. Этот метод соединения, во-первых, снижал массу конструкции, так как число заклепок уменьшилось на два порядка, а во-вторых, способствовал снижению местного сопротивления благодаря чистоте внешних поверхностей самолета.

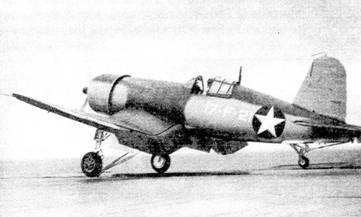

F4U-1 «Корсар» готовится к взлету

Вооружение же, установленное на прототипе, не отвечало требованиям ВМС: оно состояло из двух фюзеляжных синхронизированных пулеметов Кольт калибром 7,62 мм и двух 12,7-мм пулеметов Браунинг М-2, установленных в крыле. Кроме стрелкового вооружения, самолет должен был нести еще такой анахронизм, как двадцать 2,4-кг бомб «воздух - воздух». Теоретически эти бомбы, будучи рассыпаны над строем неприятельских бомбардировщиков, должны были поразить их. Правда, на практике это оружие практически не применялось ввиду его полной неэффективности.

Самолет прошел макетную комиссию ВМС в феврале 1939 г. Еще через четырее месяца прототип был готов. Но здесь фирму Чанс-Воут подстерегал первый форс-мажор: моторостроительная фирма Пратт-Уитни задерживала поставку двигателя XR-2800-4, доводка которого еще не была завершена. Наконец в середине весны 1940 г. самолет получил «сердце» и 29 мая летчик Лаймен Бьюльярд совершил на нем первый получасовой полет.

В ходе летных испытаний выявлялись и оперативно устранялись недоработки в системе управления и в силовой установке, которая все еще была достаточно недоведенной. Это обстоятельство чуть не привело к гибели прототипа и испытателя фирмы Чанс-Воут Буна Гайтона.

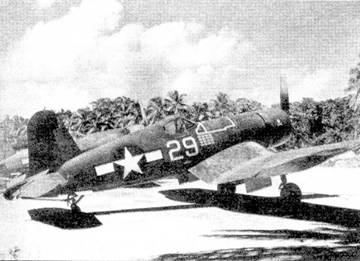

F4U-1D на полевом аэродроме

12 июня 1940 г. во время набора высоты на самолете сильно перегрелся и заклинил двигатель. Летчик сумел посадить прототип «Корсара» на поле для гольфа, но не совсем удачно. Машина на скорости около 120 км/ч врезалась в забор и скапотировала, обломав лопасти винта, вертикальное оперение и повредив стабилизатор. Была смята моторама, сильно побит фюзеляж. Сначала было решено списать самолет, что повлекло бы за собой задержку программы на неопределенный срок или даже привело к полному отказу от нее. Положение спасли технологи Стратфордского завода Чанс-Воут, после детального осмотра разбитого самолета заявившие, что он ремонтопригоден.

Через три с половиной месяца, после ремонта и установки на самолет нового, более мощного двигателя R-2000-8, испытания были продолжены. В их ходе был выявлен целый ряд недостатков. Устранить некоторые из них на первоначальном этапе не удалось. В частности, самолет имел тенденцию к заваливанию на левое крыло при скоростях, близких к минимальной. Кроме того, центровка нового самолета была чересчур передней, вследствие чего на посадке необходимо было держать довольно высокую скорость при отрицательном значении тангажа. Касание ВПП с большой вертикальной скоростью могло привести к капотированию (что впоследствии и случалось неоднократно, причем погибло и покалечилось более полусотни пилотов). Оставляли желать много лучшего штопорные характеристики, при испытании на пикировании ломались триммера, отрывалась полотняная обшивка консолей крыла и поверхностей управления. Вооружение было признано слабым.

Но вместе с тем новый самолет показал себя и с хорошей стороны. На нем была достигнута скорость 650 км/ч, что было на 87 км/ч больше, чем в техническом задании. Начальная скороподъемность на уровне моря составила 22 м/с - также весьма высокое значение. Именно скороподъемность, как впоследствии выяснилось, стала наряду с высокой максимальной скоростью тем «козырным тузом», который позволял «Корсарам» бороться с высокоманевренными японскими истребителями.

По результатам испытаний самолет подвергся значительной переделке, в первую очередь коснувшейся вооружения. Теперь все оно размещалось в крыле и состояло из шести 12,7-мм пулеметов Кольт-Браунинг М-2. Боекомплект у четырех внутренних пулеметов составлял 400 патронов на ствол, а у двух крайних - по 375 патронов на ствол. Размещение такого количества боеприпасов потребовало больших патронных ящиков в крыле, а посему оттуда были убраны топливные баки. Было демонтировано и противоавиационное бомбовое вооружение. Вместо него под центропланом появились два бомбодержателя Mk.41 и один узел крепления для подвесного топливного бака. Чтобы сохранить дальность полета на прежнем уровне, за двигателем в фюзеляже разместили внутренний протестированный 900-литровый топливный бак, что в свою очередь вынудило конструкторов сдвинуть кабину назад почти на метр. Подобные изменения повлекли за собой перемещение центра масс еще дальше вперед, а также ухудшили обзор из кабины. Для частичного решения последней проблемы была изменена конструкция переплета фонаря кабины, а сзади фонарь теперь имел продолжение в виде двух плексигласовых «ушей» по типу самолета Кертисс Р-40. Самолет с вышеперечисленными изменениями в конструкции и оснащенный 1970-сильным двигателем R-2800-8 получил наименование F4U-1. 3 июня 1941 г. ВМС подписали с фирмой контракт на поставку 580 самолетов этого типа.

Первая серия «Корсара» имела индекс F4U-1. Она предназначалась для войсковых испытаний. Первый самолет сошел со сборочной линии 28 июня 1942 г. Отличительной особенностью этой серии было вооружение, состоявшее не из шести, а лишь из четырех пулеметов М-2.

Официальная передача самолета флоту прошла после взлетно-посадочных испытаний на борту эскортного авианосца «Сэнгамон» 31 июля. По результатам войсковых испытаний в конструкцию самолета было внесено несколько десятков усовершенствований, прежде всего - двигатель повышенной мощности R-2800-8 (2000 л.с), но видоизмененный самолет не получил нового индекса. Основным недостатком самолета оказалось жесткое шасси, что не позволяло использовать его с палубы авианосца летчику средней квалификации. Поэтому им стали переоснащать в первую очередь сухопутные эскадрильи морской пехоты. Первая эскадрилья, VMF-124, получила «Корсары» в сентябре 1942 г.

Несмотря на нелегкий характер, новая машина быстро снискала уважение у летчиков, пересевших на «Корсары» с устаревших «Уайлдкэтов». Стало ясно, что вооруженные силы должны заказывать «Корсар» большими партиями. Так как фирма Чанс-Воут не могла справиться с возросшим заказом, часть его была передана фирмам Брюстер и Гудьир. Выпускаемые ими «Корсары» F4U-1 получили индексы F3A-1 и FG-1 соответственно. Самолетов первой серии было выпущено 758 штук, после чего их сменила модификация 1А, она же Брюстер F3A-1A, она же Гудьир FG-1A.

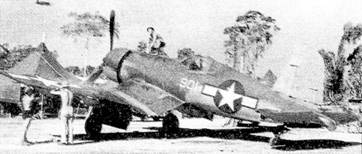

F4U-ID оттаскивается на стоянку

Создавая эту модификацию, специалисты фирмы Чанс-Воут внесли в конструкцию самолета изменения, способствовавшие его успеху в качестве палубного истребителя. В частности, наконец-то был увеличен ход и уменьшена жесткость амортизаторов основных стоек шасси. Кроме того, была радикально переделана кабина, кресло подняли на 178 мм, был внедрен выпуклый беспереплетный фонарь, что сильно улучшило обзор вперед - вниз, столь необходимый летчику при посадке на палубу авианосца. С валежкой на скоростях, близких к минимальной, справились весьма простым способом: на правом крыле, в районе пулеметных амбразур, установили срыватель - уголок длиной 152 мм. При начале валежки на левое крыло, свойственной «Корсару», он вызывал срыв потока на правом крыле, что приводило к выравниванию самолета. Двигатель устанавливали первоначально такой же, как и на предыдущей модели, а впоследствии сменили на более мощный, R-2800-8W (2250 л.с.)

F4U-1 «Корсар»

Во второй половине 1943 г. была выпущена небольшая (190 самолетов) серия F4U-1C с четырьмя 20-мм пушками вместо пулеметов.

Следующей крупносерийной модификацией стал F4U-1D - истребитель бомбардировщик, способный нести на трех узлах внешней подвески до 1800 кг бомб (две - 1000-фунтовые и одну - 2000-фунтовую). Кроме способности наносить мощные бомбовые удары, самолет получил и ракетное вооружение на поздних машинах этой серии, выпуска конца 1944 - 1945 гг., было установлено по 8 узлов «нулевого старта» для 127-мм НАР HVAR. Эти узлы были весьма удачны и практически не создавали аэродинамического сопротивления, в отличие от своих английских «собратьев», представлявших собою фактически массивные стальные направляющие.

Еще одной, параллельной линией развития самолета стало создание ночных перехватчиков, оборудованных РЛС. Первая ночная модификация «Корсара» получила обозначение F4U-2. Она являлась развитием самолета серии U-1.12 самолетов были переделаны из старых, еще 20 - построены заново. Самолет был не совсем удачным в основном из-за весовой и аэродинамической несбалансированности гондолы радиолокатора AN/APS-6, размещавшейся на передней кромке правой консоли крыла.

Следующей модификацией стал F4U-3 - высотный истребитель, отличавшийся от предыдущей модели установкой высотного двигателя R-2800-16C с турбокомпрессором и четырехлопастным винтом. Было построено три прототипа, после чего программа создания высотного «Корсара» была свернута за ненадобностью, вследствие отсутствия у основнного противника США - Японии - высотных боевых самолетов.

Наиболее удачная серия «Корсара», увидевшая свет до конца Второй мировой войны, называлась F4U-4. Основным ее отличием стала установка нового двигателя R-2800-18W/C. имевшего систему впрыска воды в цилиндры. Без применения этой системы двигатель развивал мощность 2070 л.с, с применением ее мощность кратковременно можно было поднять до 2450 л.с.

Чтобы реализовать все преимущества нового двигателя, на самолете установили 4-лопастный винт типа «Хайдроматик» диаметром 4011 мм. Модификация U-4 стала самой скоростной в семействе «Корсаров»: с системой водяного форсирования самолет на высоте 8000 м развивал скорость около 720 км/ч.

Кроме вышеописанных вариантов, фирма Гудьир создала свою собственную модификацию «Сверхкорсара», основной задачей которого была охота за низколетящими скоростными целями, в частности - самолетами- «камикадзе» и крылатыми ракетами Фау-1. Самолет мог развивать максимальную скорость на малой высоте. Он был оснащен мощнейшим на то время двигателем Пратт-Уитни R-4360-4 (3000 л.с). До конца войны было построено 18 самолетов этой модификации, получившей наименование F2G, включая прототипы, в двух вариантах: F2G-1 - сухопутный, с нескладывающимся крылом и без посадочного крюка, и F2G-2 - палубный. Эти самолеты внешне сильно отличались от прочих «Корсаров» - они не имели гаргрота, фонарь был каплевидный, капот мотора - значительно длиннее, ведь самолет оснащался не двух-, а четырехрядной «звездой». Из-за затянувшегося процесса проектирования этого самолета он был готов лишь «под занавес» боевых действий, в связи с чем нужда в нем отпала по окончании войны. Заказ на серийное производство F2G был аннулирован в августе 1945 г.

«Корсар» новозеландских ВВС

«Корсары» оказались долгожителями, после Второй мировой войны был создан целый ряд модификаций этого самолета - истребители, штурмовики-бомбардировщики, ночные перехватчики. С 1946 по 1951 г. фирма Чанс-Воут выпустила 568-самолетов новой модификации F4U-5, причем более половины из них - в ночном варианте. Самолеты серий U-4 и U-5 принимали участие в полутора десятках локальных войн на трех континентах, самой крупномасштабной из них была война в Корее 1950-1953 гг. В основном они выполняли ударные задачи, так как вести бой с реактивными самолетами типа МиГ-15 они уже не могли. Исходя из опыта боевого применения «Корсаров» в Корее была создана чисто штурмовая модификация самолета F4U-6, или AU-1. Самолет имел вооружение из четырех 20-мм пушек -Испано, позже замененных на более скорострельные Mk. 12 и, кроме того, мог нести 10 ракет HVAR или шесть 227-кг бомб. Подробное описание этих модификаций «Корсара» выходит за рамки данного обзора. Необходимо отметить, что «Корсар» выпускался серийно до 1951 г., два раза оказываясь спасительной «соломинкой» для своей фирмы-создателя, когда новая продукция Чанс-Воут не находила сбыта. Всего было выпущено около 12500 самолетов.

Из-за неудачных опытов посадки на палубу командование ВМС CUIA приняло решение об эксплуатации «Корсаров» с сухопутных аэродромов. Таким образом, самолеты стали поступать в эскадрильи морской пехоты. Первой эскадрильей, сменившей «Уайлдкэты» на «Корсары», стала VMF-124.

«Корсары» дебютировали в бою в феврале 1943 г. на острове Гуадалканал. Молодые летчики, не имевшие достаточного опыта пилотирования новой, сложной в управлении машины, не представляли себе в полной мере ее боевых возможностей. Их тактика при боевых столкновениях с японскими самолетами носила вначале оборонительный характер - ведь летчики морской пехоты пересели на «Корсары» с морально устаревших «Уайлдкэтов». Боевые потери за первые две недели боевого применения «Корсаров» составили 8 самолетов, небоевые - еще 5 (в основном разбились на посадке). Сказались неважные посадочные характеристики новой машины. Но вскоре, освоив новый самолет, летчики научились использовать его сильные стороны - в частности высокую скорость. Превосходя своих противников по скорости на 60-100 км/ч, «Корсар» мог успешно применять тактику «ударь и убегай». Вскоре баланс потерь сместился в пользу нового самолета - за два месяца действий на Гуадалканале эскадрилья VMF-124 уничтожила 69 японских самолетов при собственных боевых потерях 11 «Корсаров» и 2 летчика убитыми.

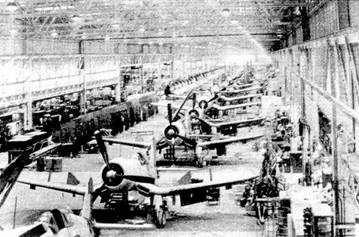

Сборочная линия самолетов «Корсар»

Несмотря на то что «Корсар» был самолетом явно не для новичков, а авиация морской пехоты комплектовалась далеко не лучшими кадрами, новый самолет стал весьма популярен. К концу 1943 г. все истребительные эскадрильи морской пехоты имели на вооружении самолеты «Корсар».

В 1944 г. самолеты «Корсар» поступили на вооружение флотских эскадрилий. Кроме того, некоторые эскадрильи авиации морской пехоты были перебазированы на авианосцы для усиления их авиагрупп, сильно поредевших в кровопролитных боях. К 1945 г. многие флотские эскадрильи были перевооружены с «Хеллкэтов» на «Корсары».

«Корсары» приняли участие во всех крупных операциях на Тихом океане начиная с середины 1943 г. - в противостоянии на Гуадалканале, боях за Соломоновы острова, рейдах на Рабаул, сражении в заливе Лейте, освобождении Филиппин, сражении за остров Окинава, налетах на Японию. Постепенно он стал самым распространенным типом американского морского истребителя, заменив устаревающий и относительно тихоходный «Хеллкэт». Высокие характеристики, прекрасная боевая живучесть и мощное вооружение, оптимизированное для борьбы с небронированными японскими самолетами, обусловили рекордное для ВМС США соотношение сбитых и потерянных самолетов: на один уничтоженный «Корсар» приходилось в среднем 11,3 сбитых японцев! Бывали случаи, когда летчик «Корсара», экономно тративший боекомплект, сбивал четыре - пять неприятельских истребителей. За Вторую мировую войну ВМС США и морская пехота потеряли в бою всего 189 «Корсаров». На них воевали самые результативные американские асы из морской пехоты и ВМС - Грегори «Пэппи» Боингтон (28 побед), Джо Фосс (26 побед), Роберт

Хансон (25 побед), Юджин Валенсия (23 победы), Марион Карл (18,5 победы), Айра «Айк» Кепфорд (17 побед) и многие другие.

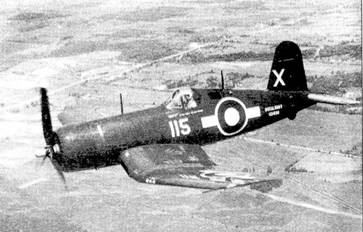

Великобритания получила по ленд-лизу около двух тысяч «Корсаров» и активно использовала их как на Тихом океане, так и в Атлантике с середины 1943 г. Английские «Корсары» из 1834-й эскадрильи ВМС Великобритании участвовали 3 апреля 1944 г. в рейде на немецкий линкор «Тирпиц», отстаивавшийся в Тромс-фьорде (Норвегия). К концу войны многие английские и американские эскортные авианосцы, действовавшие в Атлантическом, Индийском и Тихом океанах, также имели в составе своих авиагрупп «Корсары».

Новозеландские ВВС также получили 424 самолета «Корсар» и активно использовали их против японцев. После войны эти самолеты оставались на вооружении до 1949 г.

Самолет показал себя неплохим штурмовиком. В ходе боев на Окинаве он был основным самолетом непосредственной поддержки наземных войск, за что и получил лестное прозвище «Ангел».

Самолет «Корсар» являет собою пример рекордного долголетия - как уже было отмечено выше, он серийно выпускался в течение 11 лет, состоял на вооружении двух десятков стран, причем в Сальвадоре, Никарагуа, Южной Родезии и Аргентине его сняли с вооружения лишь в начале 70-х годов.

Самолеты «Корсар» имели цельнометаллическую конструкцию с поверхностями управления, обтянутыми полотном (на самолетах ранних серий) или обшитыми дюралевыми панелями (на поздних сериях). Фюзеляж - полумонокок с работающей обшивкой, подкрепленной силовым набором. Детали набора соединялись с обшивкой с помощью точечной электросварки. Конструктивно фюзеляж состоял из четырех секций. В передней - круглого сечения - располагался двигатель, нагнетатель, редуктор и маслобак, а также система пожаротушения, состоявшая из двух баллонов с пенообразующим составом и спринклерной системой. Отсек заканчивался сзади стыковочным противопожарным шпангоутом. Во второй секции располагались главный и резервный топливные баки (800- и 190-л соответственно) и кабина летчика. Кабина имела бронирование: 12,7-мм бронеспинку, бронеподдон и триплексное стекло в козырьке кабины (начиная с модификации F4U-1A). Бронеспинка и кресло крепились к силовому-стыковочному шпангоуту. Третья секция - хвостовая балка - имела грушевидное сечение, в ней размещались радиостанция и кислородное оборудование, а также проводка рулей высоты и направления. Четвертая секция несла хвостовое оперение и заднюю стойку шасси, совмещенную с посадочным крюком. Она полностью убиралась в полете, наружу выступала лишь часть цельнолитого резинового катка. В убранном состоянии стойка закрывалась створками.

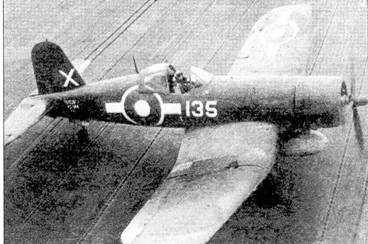

«Корсар» новозеландских ВВС на палубе

Крыло - цельнометаллическое, однолонжеронное, типа «обратная чайка», со складывающимися консолями. Обшивка консолей - частично алюминиевая работающая, частично - полотно. Центроплан имел угол поперечного V 23 градуса, консоли +8,5 градуса. Профиль крыла - NACA-230-0, с относительной толщиной 18 процентов в корне и Процентов - на конце. В центроплане располагались воздухозаборники системы охлаждения масла и ниши шасси. В складываемых консолях крыла размещалось вооружение - 6 крупнокалиберных пулеметов и боекомплект к ним. На самолетах поздних серий в носках консолей крыла были оборудованы интегральные непротектированные топливные баки емкостью по 235 л. Закрылки - трехсекционные, две секции располагались на центроплане, одна -на складываемой консоли. Посадочный угол отклонения закрылков - 50 градусов. Узлы складывания крыла -с гидроприводом.

Хвостовое оперение - цельнометаллическое, однолонжеронное, рули - с роговой компенсацией. На самолетах ранних серий имели матерчатую обшивку, но после ряда аварий, связанных с обрывом полотна на больших скоростях полета, обшивка была заменена на алюминиевую. Киль установлен под углом 2 градуса влево от диаметральной плоскости для компенсации реактивного момента двигателя.

Опытный -Корсар» F2C

Самолет имел триммеры во всех каналах управления, кроме того, в канале крена имелась отгибаемая регулировочная пластина.

Шасси самолета - трехопорное, с хвостовой опорой. Основные стойки консольной схемы, при уборке поворачивались на 90 градусов и укладывались вдоль фюзеляжа назад. Схема эта прекрасно зарекомендовала себя на многих типах самолетов, несмотря на свою кажущуюся сложность. Стойки шасси были снабжены пневматиками высокого давления диаметром 810 мм. Как показала практика, амортизаторы основных стоек шасси имели слишком высокую жесткость и малый ход, чтобы обеспечить безопасную посадку на палубу авианосца. Это обстоятельство, как было сказано выше, сыграло большую роль в карьере «Корсара».

Силовая установка - 18-цилиндровый двухрядный звездообразный двигатель Пратт-Уитни «Дабл Уосп» R-2800 различных серий мощностью от 1800 до 2450 л.с. с трехлопастным винтом изменяемого шага и постоянной скорости вращения Гамильтон Стэндард «Хай-дроматик» диаметром 3,82 или 4,06 м или четырехлопастным винтом той же фирмы диаметром 4,01 м. В процессе эксплуатации винты иногда заменялись на другие, как правило, меньшего диаметра, что приводило к ухудшению ЛТХ.

Вооружение самолета обычно состояло из 6 пулеметов Кольт-Браунинг М-2 калибра 12,7 мм. Общий боекомплект составлял 2350 патронов. Некоторые модификации, например F4U-1C, оснащались 20-мм пушками Испано М-2 или Темко Т-31 с боекомплектом по 250 снарядов на ствол. На самолетах начиная с серии -1D устанавливались два бомбодержателя Брюстер, под которые можно было подвесить 454-кг бомбы. Под консолями крыла были оборудованы узлы подвески для 8 НАР HVAR калибра 127 мм.

Летно-технические характеристики самолета F4U-1D

Размах крыла, м - 12,47

Длина самолета, м - 10,16

Высота стояночная, м - 4,60

Площадь крыла, м2 - 29,172

Взлетная масса, кг - 5950

Максимальная скорость, км/ч - 684 на высоте 6100 м

Скороподъемность у земли, м/с - 17,2

Практический потолок, м - 11 277

Максимальная дальность полета, км - 1630/2500

с ПТБ
