Истребитель «Фантом»

К концу 1943 г. на заводе фирмы МакДоннелл в г. Сент Луис было изготовлено два прототипа нового истребителя и один планер для статических испытаний. 25 января 1944 г. опытный самолет, получивший первоначально индекс XFD-1 и собственное имя «Фантом», совершил первый полет. После завершения заводских испытаний оба прототипа были облетаны летчиками ВМС США на полигоне в Патуксент-Ривер. Испытания прошли безаварийно, их результаты в целом удовлетворили представителей заказчика. Отмечалась лишь чересчур большая взлетная дистанция и низкая скороподъемность на уровне моря, обусловленные низкой тяговооруженностью. Эти недостатки делали проблематичной эксплуатацию «Фантома» на авианосцах. Для улучшения взлетных характеристик было решено оснастить самолет ракетными ускорителями JATO, сбрасываемыми после взлета. 7 марта 1944 г. фирма МакДоннелл получила от ВМС заказ на производство 100 самолетов. Первый взлет с палубы авианосца «Франклин Д. Рузвельт» опытная машина совершила 21 июля 1946 г.

С развертыванием серийного производства возникли проблемы - у фирмы не хватало мощностей. В связи с этим первый серийный самолет, чей индекс был к тому времени изменен на FH-1, был сдан ВМС уже после окончания войны - в ноябре 1946 г. «Фантом» стремительно устаревал. Заказ был сокращен до 60 самолетов. Последний из них был передан ВМС США 27 мая 1948 г.

Самолеты поступили на вооружение одной строевой эскадрильи, но базировались в основном на береговых базах. Большая часть «Фантомов» поступила в распоряжение Центра ВМС США Патуксент-Ривер. где они использовались до начала 50-х годов в качестве учебных благодаря простоте пилотирования и неплохим посадочным характеристикам. В конце своей карьеры все «Фантомы» были переклассифицированы в летающие мишени и постепенно уничтожены.

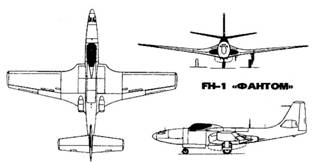

Самолет FH «Фантом» представлял собою двухдвигательный цельнометаллический одноместный низко-план с прямым крылом и горизонтальным оперением.

Фюзеляж - цельнометаллический монокок. В носовой части находится вооружение - четыре 12,7-мм пулемета Кольт-Браунинг М-3 с боекомплектом в 400 патронов на ствол, патронные ящики, кабина летчика и колодец носовой стойки шасси, а также отсек радиооборудования. Под носовой частью самолета имеются две радиомачты, между которыми натянута антенна. Кабина летчика имеет бронеспинку толщиной 12,7 мм и переднюю бронезащиту - шпангоут той же толщины. Кабина имеет каплевидный беспереплетный фонарь, обеспечивающий хороший обзор назад. Для входа и выхода летчика фонарь сдвигается назад. Козырек кабины - с большим количеством переплетов, без бронестекла. За кабиной находится отсек топливных баков. Вертикальное оперение составляет единое целое с хвостовой балкой. Перед лонжероном вертикального оперения имеется резиновый ролик - пята для предотвращения повреждений хвостовой части самолета при превышении допустимого угла атаки на взлете и посадке.

Крыло - двухлонжеронное, имеет ламинарный скоростной профиль. Конструктивно состоит из центроплана и двух консолей. В утолщенном центроплане, плавно переходящем в фюзеляж, расположены ниши основных стоек шасси, а также тракты ТРД. Двигатели Вес-тингауз 19В (позднее получили индекс J-30WE-20) «Янки» тягой по 619 кгс (на прототипах) и 730 юг (на серийных машинах) крепятся к заднему лонжерону крыла. Воздухозаборники двигателей - треугольной формы, расположены в передней части центроплана по бокам фюзеляжа. Четырехсекционные однощелевые закрылки и элероны - цельнометаллические, с обшивкой из алюминиевого сплава. Консоли крыла для хранения на авианосце складываются разворотом вверх. Привод складывания крыла и выпуска-уборки закрылков - электрический. Оба элерона имеют большие #9632;триммера. Под консолями крыла возможно размещение восьми пусковых установок «нулевого старта» для 127-мм НАР. На торцах консолей крыла можно было разместить ПТБ.

Горизонтальное оперение - однолонжеронное, цельнометаллическое, имеет небольшой положительный угол поперечного V для уменьшения влияния на ГО реактивных струй от двигателей. Рули высоты и направления имеют металлическую обшивку, статически - отбалансированы, все рули имеют триммеры.

Шасси - трехопорное, с носовой стойкой. Носовая стойка - рычажной схемы с полувилкой, основные - консольной. Носовая стойка убирается в колодец носовой части фюзеляжа поворотом назад, основные - в центропланную часть крыла, поворотом к фюзеляжу. В нижней части хвостовой балки имеется полностью убираемый посадочный крюк. Привод выпуска и уборки шасси и крюка - гидравлический.

Для старта с авианосца на самолете имелись крюки для крепления поводка катапульты и узлы для навески стартовых твердотопливных ускорителей JATO.

Летно-технические характеристики

Размах крыла (без ПТБ), м - 12,8

Длина самолета, м - 11,35

Нормальная взлетная масса, кг - 4536

Масса пустого самолета, кг - 3940

Максимхтьная скорость на высоте 12 ООО м, км/ч - 810

Практический потолок, м - 12 500

Дальность перегоночная, км - без ПТБ - 1650,

с ПТБ-2240
