«Конкурс-М»

Разработка ракеты 9М113М комплекса «Конкурс-М» предусматривала преобразование исходного образца ПТУР в основном в его передней части [12]. Наряду с размещением в передней части корпуса пред заряда (1) тандемной боевой части и применением более мощной основной боевой части (4) увеличенного калибра на ракете был установлен новый воздушно-динамический привод полуоткрытого типа (2) с лобовым воздухозаборником, обеспечивающий отклонение аэродинамических рулей (3). Двигательная установка (5), гироскопический блок (6), батарея (8), элементы системы управления (9) с проводной катушкой (10) и источником излучения (11), а также крылья – «дутики» (7) в основном соответствовали штатной ракете. Масса транспортно-пускового контейнера всего на 1,5 кг превысила массу исходного варианта, достигнув величины 26,8 кг.

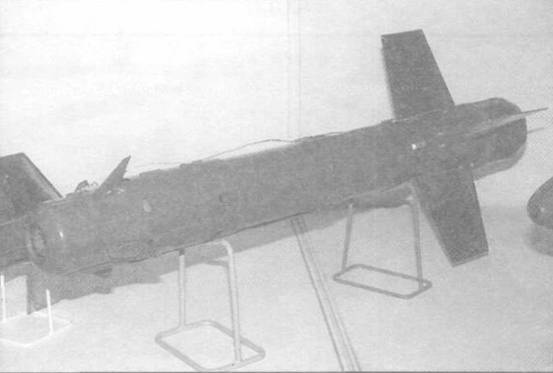

Компоновка ракеты 9М113М комплекса «Конкурс-М»

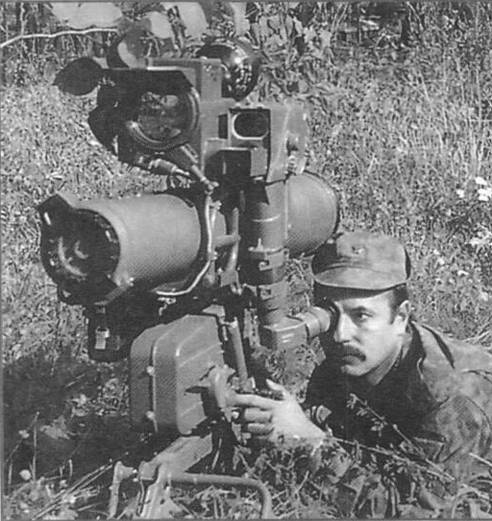

ПТРК "Конкурс-М"

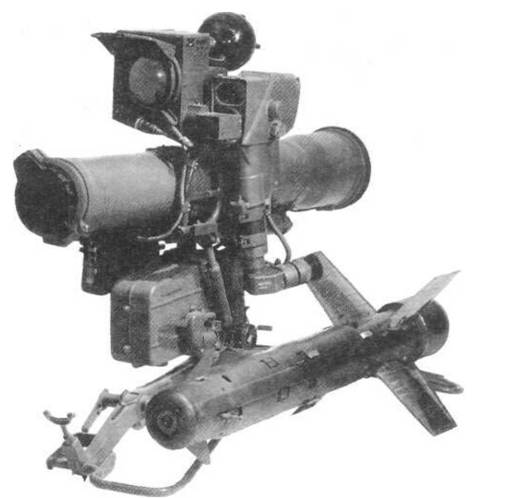

ПТРК «Конкурс-М»

На пусковой установке модернизированного комплекса 9П135П массой 22 кг дополнительно мог размещаться тепловизор «Мулат» 1ПН86 массой 9 кг с дальностью обнаружения до 3,6 км [7]. Дальность пуска в дневных условиях составляла от 0,07 до 4 км, ночью – до 3,5 км. Ракета, принятая на вооружение в 1991 г. [6], обеспечивала поражение целей с толщиной брони до 800 мм [5].
