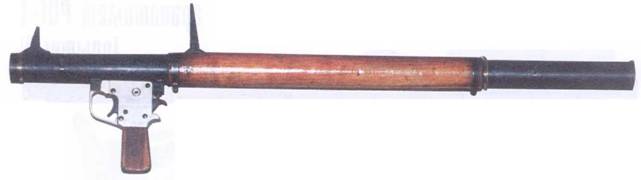

Ручной противотанковый гранатомет РПГ-2

В 1947 году в Конструкторском бюро ГСКБ-30 Министерства сельскохозяйственного машиностроения под общим руководством А.В. Смолякова (ранее это КБ принадлежало Наркомату промышленности боеприпасов) началась разработка ручного противотанкового гранатомета ДРГ-40 и гранаты ПГ-80. Эта система оказалась более удачной. В результате был создан 40-мм гранатомет и 80-мм кумулятивная надкалиберная граната со стартовым пороховым зарядом. После полигонных испытаний гранатомет получил наименование «Ручной противотанковый гранатомет РПГ-2», а граната – ПГ-2.

По общей схеме гранатометный комплекс РПГ-2 – это динамореактивная многоразовая система с выстрелом активного типа. Однако в нем удалось добиться значительно лучших характеристик, в том числе стабильности действия выстрела в летних и зимних условиях, большей эффективности кумулятивного заряда.

Ствол гранатомета изготавливался из стального трубного проката. Сверху к стволу приварены основания мушки и прицельной планки, а снизу – ушки для крепления ударно-спускового механизма. На казенную часть ствола, для его предохранения от засорения землей при случайном утыкании в грунт, навинчивался предохранитель. Во избежание ожогов рук при стрельбе, на стволе гранатомета были закреплены две деревянные накладки.

Ударно-спусковой механизм куркового типа и бойковый механизм.собранные на стволе, обеспечивали высокую надежность и удобство производства выстрела.

Граната ПГ-2 состояла из кумулятивной боевой части, донного взрывателя, стабилизатора и порохового заряда. На стабилизаторе были закреплены шесть гибких перьев, свернутых вокруг трубки и разворачивающихся после вылета гранаты из ствола при выстреле. Стартовый пороховой заряд присоединялся к гранате на резьбовом соединении. Он состоял из бумажной гильзы, заполненной дымным ружейным порохом.

Новый гранатометный комплекс сочетал простоту конструкции и дешевизну производства с достаточной по тому времени эффективностью. Имея большую дальность прямого выстрела, чем у РПГ-1, граната ПГ-2 обладала и большей бронепробиваемостью.

Граната ПГ-2 к гранатомету РПГ-2.

Разрез гранаты ПГ-2.

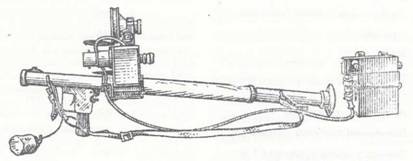

Ручной противотанковый гранатомет РПГ-2Н с прицелом НСП-2.

Сумка для переноски гранат ПГ-2 и ЗИПа для гранатомета РПГ-2.

Гранатомет РПГ-2 широко использовался во время войны во Вьетнаме

В 1949 году гранатомет РПГ-2 и граната ПГ-2 были приняты на вооружение Советской армии. В каждом мотострелковом отделении появилось эффективное средство для поражения танков в ближнем бою. Простота устройства и производства выстрела позволили быстро овладеть гранатометом в войсках. Создателям гранатомета С.Г. Коршунову и В.Ф. Кузьмину, после принятия гранатомета на вооружение, была присуждена Государственная премия.

В 1957 году гранатомет оснастили ночным инфракрасным прицелом НСП-2. Этот вариант гранатомета получил наименование РПГ-2Н.

Кроме ручных противотанковых гранатометов, в СССР к концу 40-х были разработаны 82-мм и 122-мм станковые противотанковые гранатометы с большей дальностью эффективного огня и большей бронепробиваемостью. Общая схема устройства станковых систем была определена как оружие многоразового применения с открытым безоткатным стволом, для истечения газов назад при выстреле, и кумулятивным боеприпасом.

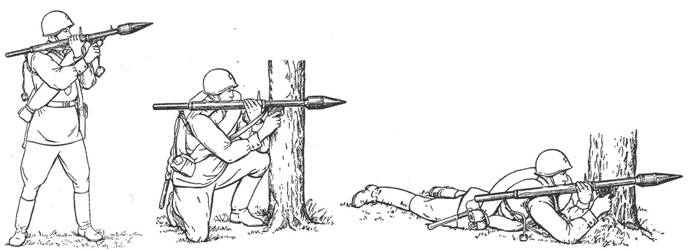

Положение для стрельбы из гранатомета РПГ-2: стоя, с колена, лежа.

Применяемые боеприпасы Выстрелы с надкалиберной кумулятивной гранатой и стартовым пороховым зарядом

Пусковое устройство Безоткатное, многоразового использования

Калибр, мм:

– гранатомета 40

– гранаты 80 Длина, мм:

– гранатомета 950

– гранаты с зарядом (выстрела) 670 Масса, кг:

– гранатомета 2,86

– гранаты с зарядом (выстрела) 1,84

Начальная скорость, м/с 84

Прицельная дальность стрельбы, м 150

Дальность прямого выстрела, м 100

Бронепробиваемость, мм 200

Боевая скорострельность, выстр./мин 4-6
