Ручной противотанковый гранатомет РПГ-1 (опытный)

В 1944 году на Научно-исследовательском полигоне стрелково- минометного вооружения Главного артиллерийского управления начались работы по созданию ручного противотанкового гранатометного комплекса в составе гранатомета ЛПГ-44 и кумулятивной гранаты ПГ-70 (руководитель работ – ведущий конструктор полигона Г.П. Ломинский).

70-мм надкалиберная кумулятивная граната заряжалась с дульной части гранатомета. Для метательного заряда гранаты использовался дымный ружейный порох, помещенный в трубке гранаты. Стабилизация гранаты в полете осуществлялась с помощью жесткого стабилизатора.

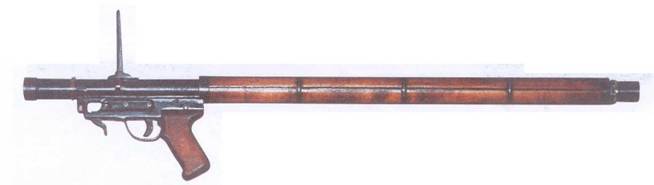

Гранатомет представлял собой реактивную систему многоразового применения. Он имел гладкий ствол длиной 1000 мм калибра 30 мм. На стволе крепились ударно-спусковой механизм куркового типа и прицельная планка (мушки на гранатомете не было, т.к. прицеливание производилось через прорезь прицела и по верхней кромке гранаты). На стволе гранатомета крепились деревянные термозащитные накладки.

В 1944-45 годах были проведены полигонные испытания гранатомета, получившего после этого официальное наименование «Ручной противотанковый гранатомет РПГ-1», а граната – ПГ-1. Начались подготовка серийного производства и изготовление опытных партий гранатометов и гранат. Планировалось проведение широкомасштабных испытаний и принятие комплекса на вооружение. Однако значительное время, затраченное на доработку выстрелов к гранатомету (это было связанно с неудовлетворительным действием гранаты из-за несовершенства ее взрывателя, и недостатками порохового заряда по стабильности горения при различных температурах летом и зимой), стало причиной морального старения комплекса. Работы по РПГ-1 продолжались до 1948 года, недоработать его не удалось, и на вооружение он принят не был.

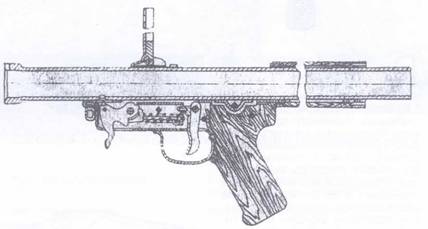

Разрез ударно-спускового механизма гранатомета РПГ-1.

Разрез реактивной противотанковой гранаты ПГ-70 к гранатомету РПГ-1.

Применяемые боеприпасы Выстрелы с надкалиберной кумулятивной гранатой и пороховым зарядом

Пусковое устройство Безоткатное, многоразового использования

Калибр, мм:

– гранатомета 30

– гранаты 70 Длина, мм:

– гранатомета 1000

– гранаты 425 Масса, кг:

– гранатомета 2,0

– гранаты 1,6

Начальная скорость, м/с 40

Прицельная дальность стрельбы, м 75

Дальность прямого выстрела 4* , м 50

Бронепробиваемость, мм 150

Боевая скорострельность, выстр./мин 4-6

4* Здесь и далее для других образцов дальность прямого выстрела указывается по цели высотой 2 м.
