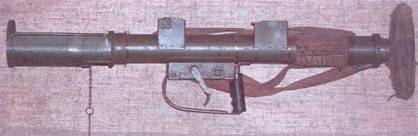

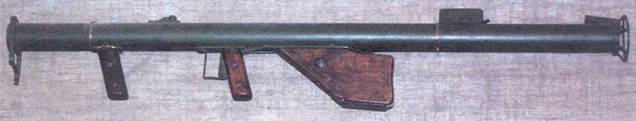

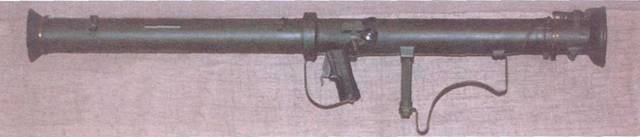

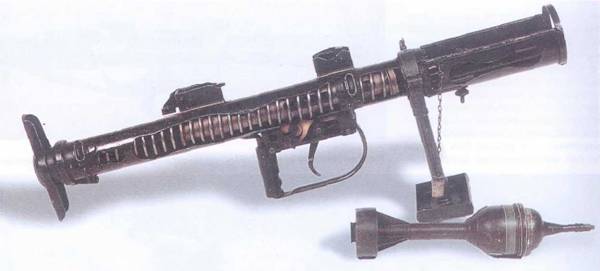

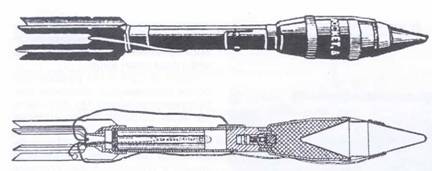

Первое воквлввве противотанковых гранатометов Основой для создания эффективных средств борьбы с танками в ближнем бою – противотанковых гранат и гранатометов – явились боеприпасы с кумулятивной боевой частью. Кумулятивное 1* действие при взрыве известно с 60-х годов XIX века. Практическое же применение эффект направленного взрыва нашел сначала в горноподрывных работах, а позже-в противотанковых боеприпасах. Кумулятивный боеприпас имеет в головной части выемку в форме воронки, покрытую металлической облицовкой. В первых образцах этих боеприпасов использовался заряд ВВ, состоящий из смеси тротила с гексогеном. При подрыве заряда в зоне выемки продуктами взрыва создается высокое давление – в сотни тысяч атмосфер, облицовка схлопывается и из нее образуется так называемая кумулятивная струя со скоростью движения частиц в ее головной части до 10 км в секунду. Струя способна пробивать броню, бетон и другие преграды значительной толщины, производить за преградой разрушения, поражать живую силу и оказывать на нее шоковое воздействие, зажигать горючие вещества, инициировать взрыв боеприпасов. Пробивное действие кумулятивной струи практически не зависит от скорости снаряда, поэтому кумулятивные боеприпасы могут использоваться в орудиях с невысокой начальной скоростью. Ствол динамореактивной пушки Курчевского 1923 года. Для стрельбы кумулятивными снарядами по танкам и другим бронированным целям эффективными оказались безоткатные системы оружия, имеющие легкие тонкостенные стволы с открытой казенной частью. Такие системы обеспечивают снаряду сравнительно невысокую начальную скорость, но делают пусковое устройство безоткатным и легким, что позволяет вести огонь с плеча, сошки или легкого станка. Идея безоткатного орудия с открытым стволом была выдвинута в 1916 году в России доктором физико- математических наук Д.П. Рябушинским. В основанном им Аэродинамическом институте было изготовлено и испытано первое в России безоткатное 70-мм орудие, с легким стволом (толщина его стенок составляла, 2,5 мм), установленным на треногу. Ствол не имел затвора, и при выстреле пороховые газы свободно истекали назад. Общая масса орудия не превышала 7 кг. Унитарный патрон – снаряд массой 3 кг и сгорающая гильза с металлическим поддоном заряжался с дульной части. Заряд дымного пороха сообщал снаряду начальную скорость около 60 м/с. Новизна идеи Рябушинского заключалась в обеспечении безоткатности орудия за счет свободного истечения при выстреле пороховых газов в сторону, противоположную движению снаряда. При этом ствол не испытывает высокого давления газов, может иметь тонкие стенки и небольшую массу; не требуется обычных для артиллерийских орудий противооткатных устройств, люльки и лафета. Однако такая система выявила ряд существенных недостатков. При открытом стволе назад выбрасывается в виде пороховых газов около 2/3 массы всего порохового заряда; полезная работа газов по приданию снаряду скорости оказывается в 4-5 раз меньшей, чем в орудии с закрытым затвором. Начальная скорость и дальность полета снаряда во много раз меньше, чем в обычном оружии. Истекающие назад из ствола газы создают обширную зону – глубиной несколько десятков метров, – в которой опасно находиться людям; облако газов, пыли, снега в этой зоне является демаскирующим признаком огневой позиции. 1* Подробнее о сущности кумулятивного эффекта – см. в Приложении 1. Реактивное противотанковое ружье «Базука» М.1. Общий вид и разрез реактивной гранаты к ружью «Базука» М.1. Эти недостатки, а также события в России в 1917 году привели к прекращению работ с орудием Рябушинского. Сам он эмигрировал во Францию, стал известным ученым-физиком и к идее безоткатного орудия больше не возвращался. Зато к ней обратился уже в советское время инженер Л.В. Курчевский, сумевший заинтересовать безоткатными орудиями некоторых руководителей Красной армии и правительства. Ему были предоставлены необходимые условия, и в 20-30-х годах Курчевский представил на испытания несколько различных безоткатных орудий – в то время их называли динамо-реактивными – для сухопутных войск, военно-морского флота и даже авиации. Однако все они не оправдали возлагавшихся на них надежд. В 1930 году Б.С. Петропавловский, бывший в то время начальником Газодинамической лаборатории, разработал 65-мм реактивный снаряд, запускаемый из гладкоствольной цилиндрической трубы, установленной на легком станке. Корпус снаряда изготавливался из легких сплавов, но имел бронебойную головную часть из твердого сплава. Основными недостатками, как динамо-реактивных, так и реактивных безоткатных систем того времени, были недостаточная бронепробиваемость и малая кучность стрельбы. Эти причины не позволили принять на вооружение легкие противотанковые безоткатные системы. Дальнейшее развитие безоткатное оружие получило в противотанковых гранатометах в 40-е годы с применением в них кумулятивных боеприпасов, высокое поражающее действие которых достигается даже при незначительных скоростях полета снарядов. Безоткатные противотанковые гранатометы стали эффективным средством борьбы с танками, САУ и другими бронированными целями в ближнем бою, сочетающие высокие огневые возможности с малым весом, простотой устройства, сравнительной дешевизной производства и удобством обслуживания. Первые образцы противотанковых гранатометов, состоящие из боеприпасов кумулятивного действия и безоткатных пусковых устройств, были применены в годы Второй мировой войны. В 1942 году на вооружение американской армии поступила 58-мм противотанковая система М.1 «Базука» с гранатой кумулятивного действия, названная противотанковым ружьем (ПТР). Базука – название музыкального духового инструмента. К противотанковому ружью это название было, по всей видимости, применено из-за сочетания необычного по тону и громкого звука выстрела и конструкции пускового устройства в виде гладкоствольной трубы. По схеме устройства «Базука» являлась безоткатным орудием, из которого выстреливалась реактивная противотанковая граната. Выстрел 2* к «Базуке» состоял из кумулятивной калиберной гранаты с реактивным пороховым двигателем и стабилизатором с жесткими лопастями. Заряжание ПТР производилось с казенной части ствола. Для производства стрельбы ствол удерживался на плече. При нажатии на спусковой крючок замыкались электрические контакты. Импульс электротока (от двух сухозаря- женных батареек) подавался по проводам на электрозапал реактивного двигателя гранаты. Под действием реактивной силы граната начинала движение по стволу и вылетала из не го со скоростью 90 м/с. Пороховые газы от работающего реактивного двигателя истекали назад, уравновешивая отдачу. Работа реактивного двигателя заканчивалась к моменту вылета гранаты. Прицеливание ПТР осуществлялось с помощью расположенных на стволе визира с прорезью и вертикальной планки с четырьмя мушками (каждая мушка на определенную дальность до 200 м). ОСНОВНЫЕ ТТХ ПРОТИВОТАНКОВОГО РУЖЬЯ М.1 «БАЗУКА» ОБР. 1942 г. Применяемый боеприпас Выстрел с кумулятивной калиберной гранатой и пороховым реактивным двигателем Пусковое устройство Безоткатное, многоразового применения Калибр ствола и гранаты, мм 58 Длина ружья, мм 1380 Боевая скорострельность, выстр./мин. до 4 Прицельная дальность стрельбы, м 200 Начальная скорость гранаты, м/с 90 Бронепробиваемость 3* , мм. 90 2* Термин «выстрел» по отношению к боеприпасам означает совокупность снаряда (гранаты), заряда, воспламени- тельного устройства и других элементов, составляющих боеприпас. 3* Здесь и далее бронепробиваемость указывается при угле встречи 90 Реактивное противотанковое ружье М.18. Расчет американской «Базуки» заряжает оружие. Противотанковое ружье «Базука» положило начало ручным противотанковым гранатометам многоразового применения, созданным позднее в ряде стран мира. Позже в США были разработаны более совершенные варианты противотанковых ружей. Так, ПТР «Базука» М.18. сохранив общую схему ружья обр. 1942 года, имело калибр 60 мм, выстрел массой 1,58 кг (с реактивным двигателем и стабилизатором) и обладало бронепробиваемостью 150 мм. В Германии в 1943 году были приняты на вооружение и получили широкое распространение противотанковые гранатометы «Панцерфауст-1» и «Панцерфауст-2» одноразового применения (у этих гранатометов имелось и другое, пожалуй, более распространенное название – «Фаустпатрон»). «Panzerfaust» (нем.) – можно перевести как железный кулак, или противотанковый кулак, а «Faustpatrone» (нем.) – патрон в форме кулака. Оба гранатомета имели аналогичное принципиальное устройство и различались лишь конструкцией и размерами боевой части и пускового устройства. Гранаты обоих гранатометов имели кумулятивную боевую часть, стабилизатор с четырьмя пружинными лопастями и стартовый пороховой заряд. Боевая часть гранаты калибра 150 мм («Панцерфауст-1») или 100 мм («Панцерфауст-2») располагалась вне ствола. Боеприпасы такого типа получили название надкалиберные. Граната имела донный взрыватель инерционного действия. Пусковое устройство представляло собой гладкий ствол калибра 44 мм, выполненный из стальной цельнотянутой трубы, в который на заводе-изготовителе помещались граната с пороховым вышибным зарядом в картонном пенале; лопасти стабилизатора при этом находились в сложенном состоянии. В таком положении граната жестко фиксировалась в стволе и надежно удерживалась в нем при перевозке, переноске, прицеливании при различных углах возвышения и склонения. Сверху на стволе был закреплен ударный механизм и откидная прицельная планка. ОСНОВНЫЕ ТТХ ПРОТИВОТАНКОВОГО РУЖЬЯ М.18 «БАЗУКА» Применяемый боеприпас Выстрел с кумулятивной калиберной гранатой и пороховым реактивным двигателем Пусковое устройство Безоткатное, многоразового применения Калибр ствола и гранаты, мм 60 Масса ПТР в боевом положении, кг 4,7 Длина ПТР, мм 1550 Боевая скорострельность, выстр./мин. до 4 Прицельная дальность стрельбы, м 270 Начальная скорость гранаты, м/с 81 Бронепробиваемость, мм 150 Спусковой механизм и прицел ружья М.18. Притивотанковая граната и гранатомет «Панцерфауст I». Общий вид противотанкового гранатомета «Панцерфауст II». ОСНОВНЫЕ ТТХ ГРАНАТОМЕТОВ «ПАНЦЕРФАУСТ»

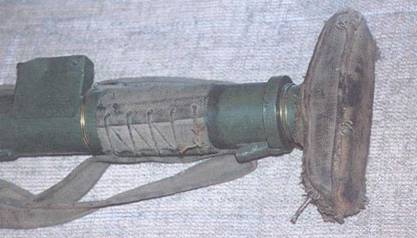

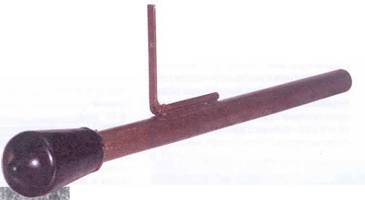

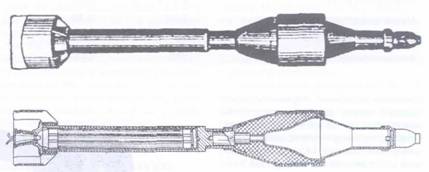

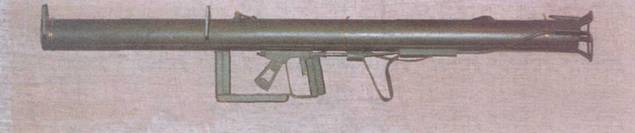

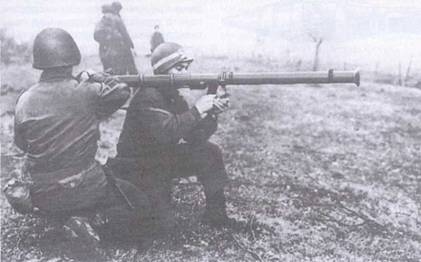

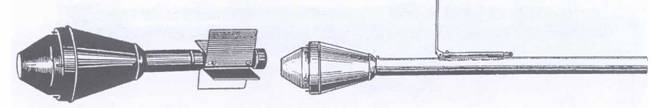

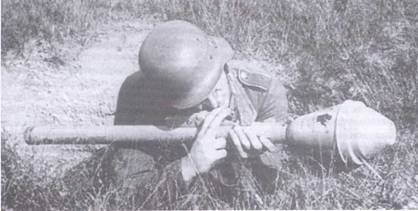

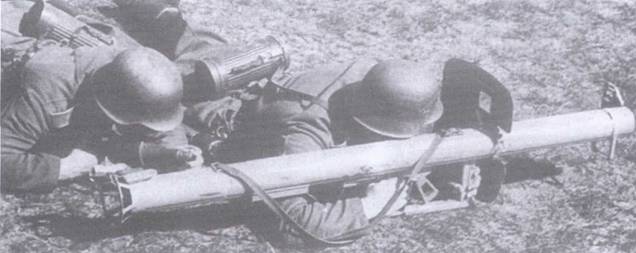

Для стрельбы ствол обхватывался обеими руками и прижимался к правому боку так, чтобы истекающие назад газы не задели гранатометчика. Прицеливание осуществлялось через фигурную прорезь прицельной планки. Передним визиром являлся верхний край оболочки гранаты. При нажатии на спусковую кнопку ударного механизма луч огня от капсюля воспламенителя передавался вышибному заряду, который, воспламеняясь, выталкивал гранату из ствола с незначительной скоростью, так как большая часть газов свободно истекала назад из ствола, уравновешивая отдачу. Дальность стрельбы не превышала 30 м. В отличие от «Базуки», гранаты «Фаустпатронов» не имели реактивного двигателя. Это упростило всю систему, но существенно сократило дальность стрельбы. Несмотря на это, «Фаустпатроны», за счет надкалиберной боевой части с мощным кумулятивным зарядом, оказались эффективным средством для поражения танков. «Фаустпатрон» можно считать родоначальником современных ручных противотанковых гранатометов одноразового применения. Помимо одноразовых «Фаустпатронов», в Германии в 1943 году принимается на вооружение противотанковое ружье многоразового применения «Офенрор» («открытая труба») с выстрелом, граната которого имела реактивный двигатель. Калибр гранаты, как и ствола, составлял 88 мм. Реактивно-противотанковое ружье «Офенрор». Расчет немецкого противотанкового ружья «Панцершрек» на боевой позиции. Общий вид и разрез реактивной противотанковой гранаты к ружью «Офенрор». Рукоятка взведения спускового механизма и спусковой механизм ружья «Офенрор». Реактивная противотанковая граната состояла из скрепленных резьбовым соединением корпуса с кумулятивным зарядом и взрывателем и реактивного двигателя со стабилизатором. Реактивное ружье представляло собой открытую гладкостенную трубу с тремя направляющими прямоугольной формы, выштампованными по всей длине трубы. На заднем конце трубы было укреплено проволочное кольцо, предохраняющее канал от загрязнения и облегчающее вкладывание гранаты в ствол при заряжании. На стволе ружья крепились: прицельное приспособление, состоящее из рамки с прорезью и мушки; рукоятка для взведения ударного механизма с предохранителем; рукоятка для удержания ружья; рукоятка со спусковым рычагом; импульсный генератор; плечевой упор с наплечником. Воспламенение порохового заряда реактивного двигателя происходило от импульсного электрогенератора при нажатии на спусковой крючок. При выстреле граната получала ускорение за счет реактивной силы двигателя. Истекающие из ствола назад газы уравновешивали отдачу. Но работа реактивного двигателя не заканчивалась, в отличие от «Базуки», к моменту вылета гранаты из ствола. На коротком участке траектории после вылета реактивный двигатель продолжал работать. Поэтому при стрельбе из ружья «Офенрор», стреляющий, чтобы не получить ожогов, должен был надевать маску от противогаза, шлем и перчатки, а также одежду, закрывающую открытые участки тела. Это неудобство боевого использования ружья привело к его усовершенствованию – к ружью был придан легкий металлический щиток, присоединяемый к стволу вблизи дульного среза перед стрельбой. Щиток предохранял стрелка от ожогов. Модернизированный вариант ружья получил наименование «Панцершрек». Дальность стрельбы из него составляла 150 м; масса ружья со щитком – 9,5 кг; масса выстрела – 3,3 кг; длина ружья – 1630 мм. Противотанковое ружье «ПИАТ». Расчет английского противотанкового ружья «ПИАТ» готовится к выстрелу. Спусковой механизм ружья «ПИАТ». ОСНОВНЫЕ ТТХ ПРОТИВОТАНКОВОГО РУЖЬЯ «ПИАТ» Применяемый боеприпас Граната с кумулятивной калиберной боевой частью и пороховым вышибным зарядом Пусковое устройство Откатное, многоразового применения Калибр ствола и гранаты, мм 88 Масса ПТР, кг 15,75 Масса гранаты, кг 1,18 Длина ПТР, мм 973 Прицельная дальность стрельбы, м 90 (100 ярдов) Начальная скорость гранаты, м/с 77 Бронепробиваемость, мм до 120 Еще одной интересной конструкцией противотанкового оружия ближнего боя было английское противотанковое ружье «ПИАТ», предназначенное для стрельбы 88-мм кумулятивными гранатами. Ружье состояло из трубы и приваренного к ней лотка. В трубе размещались затвор с жестко закрепленным бойком и возвратно-боевая пружина. На трубе крепились коробка спускового механизма, прицельное приспособление, плечевой упор с резиновым амортизатором и, при необходимости, сошка. Противотанковая граната состояла из боевой части с кумулятивным зарядом и взрывателем и хвостовой части с вышибным патроном и оперением. Для производства первого выстрела затвор взводился вручную и ставился на боевой взвод. В лоток укладывалась граната, закрывая при этом канал трубы. При нажатии на спусковой рычаг затвор под действием мощной возвратно-боевой пружины начинал движение вперед. его передняя часть входила в канал хвостовой части гранаты, и боек разбивал капсюль вышибного патрона. Накол капсюля происходил еще до прихода затвора в крайнее переднее положение (т.е. на выкате затвора). Воспламенившийся вышибной заряд выбрасывал гранату вперед, а затвор – назад, ставя его на боевой взвод. Массивный затвор, мощная возвратно-боевая пружина и воспламенение вышибного заряда на выкате затвора значительно снижали отдачу ружья при выстреле. Как уже отмечалось, американские и немецкие ПТР «Базука» «Офенрор» и одноразовые гранатометы «Фаустпатрон» положили начало широкому применению подобных ПТС ближнего боя в армиях многих стран. В предлагаемом издании дальнейшее развитие противотанковых реактивных гранат и противотанковых гранатометов показано на примерах отечественных образцов, разрабатывавшихся и принимавшихся на вооружение Советской, а затем – Российской армии. Данные о современных иностранных противотанковых гранатометах приводятся в Приложении 2. Разрез ружья «ПИАТ» и кумулятивная граната к нему. Плечевой упор ружья «ПИАТ». В СССР работы по созданию противотанкового оружия с кумулятивным боеприпасом начали активно проводиться с 40-х годов, хотя исследования в этом направлении проводились в Артиллерийской академии еще в 30-е годы. Инженер научно-исследовательского института НИИ-6 М.Я. Васильев в 1941 году рассчитал основные параметры для проектирования кумулятивных снарядов. В этом же году на вооружение Красной армии была принята винтовочная противотанковая граната с кумулятивной боевой частью ВПГС-41 конструкции Сердюка, разработанная в конструкторском бюро Наркомата угольной промышленности СССР. Надкалиберная шомпольная граната выстреливалась с помощью холостого патрона из обычной 7,62-мм винтовки. В начале войны граната Сердюка производилась в больших количествах и широко использовалась для борьбы с бронированными целями. Однако в 1942 году ее сняли с производства и с вооружения из-за частых случаев преждевременных разрывов гранат в момент выстрела, приводивших к гибели бойцов. В 1944 году группа конструкторов Специального технологического бюро НИИ-6 разработала противотанковый гранатомет ПГ-6. Стрельба из этого гранатомета производилась ручными противотанковыми гранатами РПГ-6 или 50-мм осколочными минами, выстреливаемыми из специального поддона с помощью вышибного заряда. Дальность стрельбы гранатой РПГ-6 достигала 150 метров. К началу 1945 года была изготовлена опытная партия гранатометов для проведения войсковых испытаний. В дальнейшем, в связи с окончанием войны, работы по этой системе были прекращены. После захвата на фронте первых образцов немецких «Фаустпатронов» в СССР были начаты срочные работы по их изучению и разработке отечественных конструкций противотанковых гранатометов с кумулятивными гранатами. Примечания:Первое воквлввве противотанковых гранатометов Основой для создания эффективных средств борьбы с танками в ближнем бою – противотанковых гранат и гранатометов – явились боеприпасы с кумулятивной боевой частью. Кумулятивное 1* действие при взрыве известно с 60-х годов XIX века. Практическое же применение эффект направленного взрыва нашел сначала в горноподрывных работах, а позже-в противотанковых боеприпасах. Кумулятивный боеприпас имеет в головной части выемку в форме воронки, покрытую металлической облицовкой. В первых образцах этих боеприпасов использовался заряд ВВ, состоящий из смеси тротила с гексогеном. При подрыве заряда в зоне выемки продуктами взрыва создается высокое давление – в сотни тысяч атмосфер, облицовка схлопывается и из нее образуется так называемая кумулятивная струя со скоростью движения частиц в ее головной части до 10 км в секунду. Струя способна пробивать броню, бетон и другие преграды значительной толщины, производить за преградой разрушения, поражать живую силу и оказывать на нее шоковое воздействие, зажигать горючие вещества, инициировать взрыв боеприпасов. Пробивное действие кумулятивной струи практически не зависит от скорости снаряда, поэтому кумулятивные боеприпасы могут использоваться в орудиях с невысокой начальной скоростью. Ствол динамореактивной пушки Курчевского 1923 года. Для стрельбы кумулятивными снарядами по танкам и другим бронированным целям эффективными оказались безоткатные системы оружия, имеющие легкие тонкостенные стволы с открытой казенной частью. Такие системы обеспечивают снаряду сравнительно невысокую начальную скорость, но делают пусковое устройство безоткатным и легким, что позволяет вести огонь с плеча, сошки или легкого станка. Идея безоткатного орудия с открытым стволом была выдвинута в 1916 году в России доктором физико- математических наук Д.П. Рябушинским. В основанном им Аэродинамическом институте было изготовлено и испытано первое в России безоткатное 70-мм орудие, с легким стволом (толщина его стенок составляла, 2,5 мм), установленным на треногу. Ствол не имел затвора, и при выстреле пороховые газы свободно истекали назад. Общая масса орудия не превышала 7 кг. Унитарный патрон – снаряд массой 3 кг и сгорающая гильза с металлическим поддоном заряжался с дульной части. Заряд дымного пороха сообщал снаряду начальную скорость около 60 м/с. Новизна идеи Рябушинского заключалась в обеспечении безоткатности орудия за счет свободного истечения при выстреле пороховых газов в сторону, противоположную движению снаряда. При этом ствол не испытывает высокого давления газов, может иметь тонкие стенки и небольшую массу; не требуется обычных для артиллерийских орудий противооткатных устройств, люльки и лафета. Однако такая система выявила ряд существенных недостатков. При открытом стволе назад выбрасывается в виде пороховых газов около 2/3 массы всего порохового заряда; полезная работа газов по приданию снаряду скорости оказывается в 4-5 раз меньшей, чем в орудии с закрытым затвором. Начальная скорость и дальность полета снаряда во много раз меньше, чем в обычном оружии. Истекающие назад из ствола газы создают обширную зону – глубиной несколько десятков метров, – в которой опасно находиться людям; облако газов, пыли, снега в этой зоне является демаскирующим признаком огневой позиции. 1* Подробнее о сущности кумулятивного эффекта – см. в Приложении 1. Реактивное противотанковое ружье «Базука» М.1. Общий вид и разрез реактивной гранаты к ружью «Базука» М.1. Эти недостатки, а также события в России в 1917 году привели к прекращению работ с орудием Рябушинского. Сам он эмигрировал во Францию, стал известным ученым-физиком и к идее безоткатного орудия больше не возвращался. Зато к ней обратился уже в советское время инженер Л.В. Курчевский, сумевший заинтересовать безоткатными орудиями некоторых руководителей Красной армии и правительства. Ему были предоставлены необходимые условия, и в 20-30-х годах Курчевский представил на испытания несколько различных безоткатных орудий – в то время их называли динамо-реактивными – для сухопутных войск, военно-морского флота и даже авиации. Однако все они не оправдали возлагавшихся на них надежд. В 1930 году Б.С. Петропавловский, бывший в то время начальником Газодинамической лаборатории, разработал 65-мм реактивный снаряд, запускаемый из гладкоствольной цилиндрической трубы, установленной на легком станке. Корпус снаряда изготавливался из легких сплавов, но имел бронебойную головную часть из твердого сплава. Основными недостатками, как динамо-реактивных, так и реактивных безоткатных систем того времени, были недостаточная бронепробиваемость и малая кучность стрельбы. Эти причины не позволили принять на вооружение легкие противотанковые безоткатные системы. Дальнейшее развитие безоткатное оружие получило в противотанковых гранатометах в 40-е годы с применением в них кумулятивных боеприпасов, высокое поражающее действие которых достигается даже при незначительных скоростях полета снарядов. Безоткатные противотанковые гранатометы стали эффективным средством борьбы с танками, САУ и другими бронированными целями в ближнем бою, сочетающие высокие огневые возможности с малым весом, простотой устройства, сравнительной дешевизной производства и удобством обслуживания. Первые образцы противотанковых гранатометов, состоящие из боеприпасов кумулятивного действия и безоткатных пусковых устройств, были применены в годы Второй мировой войны. В 1942 году на вооружение американской армии поступила 58-мм противотанковая система М.1 «Базука» с гранатой кумулятивного действия, названная противотанковым ружьем (ПТР). Базука – название музыкального духового инструмента. К противотанковому ружью это название было, по всей видимости, применено из-за сочетания необычного по тону и громкого звука выстрела и конструкции пускового устройства в виде гладкоствольной трубы. По схеме устройства «Базука» являлась безоткатным орудием, из которого выстреливалась реактивная противотанковая граната. Выстрел 2* к «Базуке» состоял из кумулятивной калиберной гранаты с реактивным пороховым двигателем и стабилизатором с жесткими лопастями. Заряжание ПТР производилось с казенной части ствола. Для производства стрельбы ствол удерживался на плече. При нажатии на спусковой крючок замыкались электрические контакты. Импульс электротока (от двух сухозаря- женных батареек) подавался по проводам на электрозапал реактивного двигателя гранаты. Под действием реактивной силы граната начинала движение по стволу и вылетала из не го со скоростью 90 м/с. Пороховые газы от работающего реактивного двигателя истекали назад, уравновешивая отдачу. Работа реактивного двигателя заканчивалась к моменту вылета гранаты. Прицеливание ПТР осуществлялось с помощью расположенных на стволе визира с прорезью и вертикальной планки с четырьмя мушками (каждая мушка на определенную дальность до 200 м). ОСНОВНЫЕ ТТХ ПРОТИВОТАНКОВОГО РУЖЬЯ М.1 «БАЗУКА» ОБР. 1942 г. Применяемый боеприпас Выстрел с кумулятивной калиберной гранатой и пороховым реактивным двигателем Пусковое устройство Безоткатное, многоразового применения Калибр ствола и гранаты, мм 58 Длина ружья, мм 1380 Боевая скорострельность, выстр./мин. до 4 Прицельная дальность стрельбы, м 200 Начальная скорость гранаты, м/с 90 Бронепробиваемость 3* , мм. 90 2* Термин «выстрел» по отношению к боеприпасам означает совокупность снаряда (гранаты), заряда, воспламени- тельного устройства и других элементов, составляющих боеприпас. 3* Здесь и далее бронепробиваемость указывается при угле встречи 90 Реактивное противотанковое ружье М.18. Расчет американской «Базуки» заряжает оружие. Противотанковое ружье «Базука» положило начало ручным противотанковым гранатометам многоразового применения, созданным позднее в ряде стран мира. Позже в США были разработаны более совершенные варианты противотанковых ружей. Так, ПТР «Базука» М.18. сохранив общую схему ружья обр. 1942 года, имело калибр 60 мм, выстрел массой 1,58 кг (с реактивным двигателем и стабилизатором) и обладало бронепробиваемостью 150 мм. В Германии в 1943 году были приняты на вооружение и получили широкое распространение противотанковые гранатометы «Панцерфауст-1» и «Панцерфауст-2» одноразового применения (у этих гранатометов имелось и другое, пожалуй, более распространенное название – «Фаустпатрон»). «Panzerfaust» (нем.) – можно перевести как железный кулак, или противотанковый кулак, а «Faustpatrone» (нем.) – патрон в форме кулака. Оба гранатомета имели аналогичное принципиальное устройство и различались лишь конструкцией и размерами боевой части и пускового устройства. Гранаты обоих гранатометов имели кумулятивную боевую часть, стабилизатор с четырьмя пружинными лопастями и стартовый пороховой заряд. Боевая часть гранаты калибра 150 мм («Панцерфауст-1») или 100 мм («Панцерфауст-2») располагалась вне ствола. Боеприпасы такого типа получили название надкалиберные. Граната имела донный взрыватель инерционного действия. Пусковое устройство представляло собой гладкий ствол калибра 44 мм, выполненный из стальной цельнотянутой трубы, в который на заводе-изготовителе помещались граната с пороховым вышибным зарядом в картонном пенале; лопасти стабилизатора при этом находились в сложенном состоянии. В таком положении граната жестко фиксировалась в стволе и надежно удерживалась в нем при перевозке, переноске, прицеливании при различных углах возвышения и склонения. Сверху на стволе был закреплен ударный механизм и откидная прицельная планка. ОСНОВНЫЕ ТТХ ПРОТИВОТАНКОВОГО РУЖЬЯ М.18 «БАЗУКА» Применяемый боеприпас Выстрел с кумулятивной калиберной гранатой и пороховым реактивным двигателем Пусковое устройство Безоткатное, многоразового применения Калибр ствола и гранаты, мм 60 Масса ПТР в боевом положении, кг 4,7 Длина ПТР, мм 1550 Боевая скорострельность, выстр./мин. до 4 Прицельная дальность стрельбы, м 270 Начальная скорость гранаты, м/с 81 Бронепробиваемость, мм 150 Спусковой механизм и прицел ружья М.18. Притивотанковая граната и гранатомет «Панцерфауст I». Общий вид противотанкового гранатомета «Панцерфауст II». ОСНОВНЫЕ ТТХ ГРАНАТОМЕТОВ «ПАНЦЕРФАУСТ»
Для стрельбы ствол обхватывался обеими руками и прижимался к правому боку так, чтобы истекающие назад газы не задели гранатометчика. Прицеливание осуществлялось через фигурную прорезь прицельной планки. Передним визиром являлся верхний край оболочки гранаты. При нажатии на спусковую кнопку ударного механизма луч огня от капсюля воспламенителя передавался вышибному заряду, который, воспламеняясь, выталкивал гранату из ствола с незначительной скоростью, так как большая часть газов свободно истекала назад из ствола, уравновешивая отдачу. Дальность стрельбы не превышала 30 м. В отличие от «Базуки», гранаты «Фаустпатронов» не имели реактивного двигателя. Это упростило всю систему, но существенно сократило дальность стрельбы. Несмотря на это, «Фаустпатроны», за счет надкалиберной боевой части с мощным кумулятивным зарядом, оказались эффективным средством для поражения танков. «Фаустпатрон» можно считать родоначальником современных ручных противотанковых гранатометов одноразового применения. Помимо одноразовых «Фаустпатронов», в Германии в 1943 году принимается на вооружение противотанковое ружье многоразового применения «Офенрор» («открытая труба») с выстрелом, граната которого имела реактивный двигатель. Калибр гранаты, как и ствола, составлял 88 мм. Реактивно-противотанковое ружье «Офенрор». Расчет немецкого противотанкового ружья «Панцершрек» на боевой позиции. Общий вид и разрез реактивной противотанковой гранаты к ружью «Офенрор». Рукоятка взведения спускового механизма и спусковой механизм ружья «Офенрор». Реактивная противотанковая граната состояла из скрепленных резьбовым соединением корпуса с кумулятивным зарядом и взрывателем и реактивного двигателя со стабилизатором. Реактивное ружье представляло собой открытую гладкостенную трубу с тремя направляющими прямоугольной формы, выштампованными по всей длине трубы. На заднем конце трубы было укреплено проволочное кольцо, предохраняющее канал от загрязнения и облегчающее вкладывание гранаты в ствол при заряжании. На стволе ружья крепились: прицельное приспособление, состоящее из рамки с прорезью и мушки; рукоятка для взведения ударного механизма с предохранителем; рукоятка для удержания ружья; рукоятка со спусковым рычагом; импульсный генератор; плечевой упор с наплечником. Воспламенение порохового заряда реактивного двигателя происходило от импульсного электрогенератора при нажатии на спусковой крючок. При выстреле граната получала ускорение за счет реактивной силы двигателя. Истекающие из ствола назад газы уравновешивали отдачу. Но работа реактивного двигателя не заканчивалась, в отличие от «Базуки», к моменту вылета гранаты из ствола. На коротком участке траектории после вылета реактивный двигатель продолжал работать. Поэтому при стрельбе из ружья «Офенрор», стреляющий, чтобы не получить ожогов, должен был надевать маску от противогаза, шлем и перчатки, а также одежду, закрывающую открытые участки тела. Это неудобство боевого использования ружья привело к его усовершенствованию – к ружью был придан легкий металлический щиток, присоединяемый к стволу вблизи дульного среза перед стрельбой. Щиток предохранял стрелка от ожогов. Модернизированный вариант ружья получил наименование «Панцершрек». Дальность стрельбы из него составляла 150 м; масса ружья со щитком – 9,5 кг; масса выстрела – 3,3 кг; длина ружья – 1630 мм. Противотанковое ружье «ПИАТ». Расчет английского противотанкового ружья «ПИАТ» готовится к выстрелу. Спусковой механизм ружья «ПИАТ». ОСНОВНЫЕ ТТХ ПРОТИВОТАНКОВОГО РУЖЬЯ «ПИАТ» Применяемый боеприпас Граната с кумулятивной калиберной боевой частью и пороховым вышибным зарядом Пусковое устройство Откатное, многоразового применения Калибр ствола и гранаты, мм 88 Масса ПТР, кг 15,75 Масса гранаты, кг 1,18 Длина ПТР, мм 973 Прицельная дальность стрельбы, м 90 (100 ярдов) Начальная скорость гранаты, м/с 77 Бронепробиваемость, мм до 120 Еще одной интересной конструкцией противотанкового оружия ближнего боя было английское противотанковое ружье «ПИАТ», предназначенное для стрельбы 88-мм кумулятивными гранатами. Ружье состояло из трубы и приваренного к ней лотка. В трубе размещались затвор с жестко закрепленным бойком и возвратно-боевая пружина. На трубе крепились коробка спускового механизма, прицельное приспособление, плечевой упор с резиновым амортизатором и, при необходимости, сошка. Противотанковая граната состояла из боевой части с кумулятивным зарядом и взрывателем и хвостовой части с вышибным патроном и оперением. Для производства первого выстрела затвор взводился вручную и ставился на боевой взвод. В лоток укладывалась граната, закрывая при этом канал трубы. При нажатии на спусковой рычаг затвор под действием мощной возвратно-боевой пружины начинал движение вперед. его передняя часть входила в канал хвостовой части гранаты, и боек разбивал капсюль вышибного патрона. Накол капсюля происходил еще до прихода затвора в крайнее переднее положение (т.е. на выкате затвора). Воспламенившийся вышибной заряд выбрасывал гранату вперед, а затвор – назад, ставя его на боевой взвод. Массивный затвор, мощная возвратно-боевая пружина и воспламенение вышибного заряда на выкате затвора значительно снижали отдачу ружья при выстреле. Как уже отмечалось, американские и немецкие ПТР «Базука» «Офенрор» и одноразовые гранатометы «Фаустпатрон» положили начало широкому применению подобных ПТС ближнего боя в армиях многих стран. В предлагаемом издании дальнейшее развитие противотанковых реактивных гранат и противотанковых гранатометов показано на примерах отечественных образцов, разрабатывавшихся и принимавшихся на вооружение Советской, а затем – Российской армии. Данные о современных иностранных противотанковых гранатометах приводятся в Приложении 2. Разрез ружья «ПИАТ» и кумулятивная граната к нему. Плечевой упор ружья «ПИАТ». В СССР работы по созданию противотанкового оружия с кумулятивным боеприпасом начали активно проводиться с 40-х годов, хотя исследования в этом направлении проводились в Артиллерийской академии еще в 30-е годы. Инженер научно-исследовательского института НИИ-6 М.Я. Васильев в 1941 году рассчитал основные параметры для проектирования кумулятивных снарядов. В этом же году на вооружение Красной армии была принята винтовочная противотанковая граната с кумулятивной боевой частью ВПГС-41 конструкции Сердюка, разработанная в конструкторском бюро Наркомата угольной промышленности СССР. Надкалиберная шомпольная граната выстреливалась с помощью холостого патрона из обычной 7,62-мм винтовки. В начале войны граната Сердюка производилась в больших количествах и широко использовалась для борьбы с бронированными целями. Однако в 1942 году ее сняли с производства и с вооружения из-за частых случаев преждевременных разрывов гранат в момент выстрела, приводивших к гибели бойцов. В 1944 году группа конструкторов Специального технологического бюро НИИ-6 разработала противотанковый гранатомет ПГ-6. Стрельба из этого гранатомета производилась ручными противотанковыми гранатами РПГ-6 или 50-мм осколочными минами, выстреливаемыми из специального поддона с помощью вышибного заряда. Дальность стрельбы гранатой РПГ-6 достигала 150 метров. К началу 1945 года была изготовлена опытная партия гранатометов для проведения войсковых испытаний. В дальнейшем, в связи с окончанием войны, работы по этой системе были прекращены. После захвата на фронте первых образцов немецких «Фаустпатронов» в СССР были начаты срочные работы по их изучению и разработке отечественных конструкций противотанковых гранатометов с кумулятивными гранатами. |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
