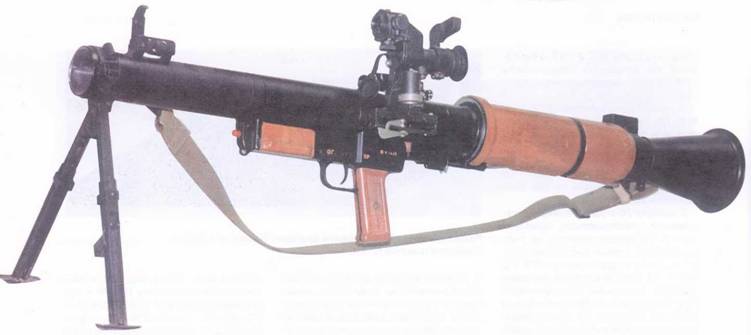

Ручной противотанковый гранатомет РПГ-16

Помимо описанных вариантов ручных противотанковых гранатометов семейства РПГ-7, в СССР, специально для воздушно- десантных войск, был разработан ручной противотанковый гранатомет РПГ-16 с прицельной дальностью стрельбы до 800 м (название в ходе отработки – «Удар», ведущий конструктор И.Е. Рогозин).

Для обеспечения удобного десантирования вместе с гранатометчиком гранатомет РПГ-16 имел разъемный ствол, который разбирался на две основные части – трубу и камору с патрубком. Соединение трубы и каморы – сухарное. Обе части ствола при десантировании укладывались, также как и выстрелы к нему, в специальные чехлы и сумки. Гранатомет и два выстрела к нему десантировались на гранатометчике, еще три выстрела – на помощнике гранатометчика. Чтобы исключить возможность выстрела в случае неправильной сборки частей ствола гранатомета при переводе из положения для десантирования в боевое положение, гранатомет имел блокирующее устройство.


Сетка прицела ПГО-16.

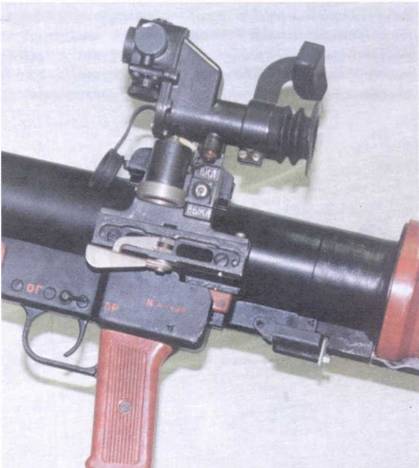

Прицел ПГО-16.


Выстрел ПГ-16В.


ОСНОВНЫЕ ТТХ РПГ-16

Применяемые боеприпасы ПГ-16В

Калибр, мм 58,3

Масса с оптическим прицелом и сошкой, кг 10,3

Длина гранатомета, мм 1104/645 8*

Боевая скорострельность, выстр./мин. 5 – 6

8* В положении для десантирования.


ОСНОВНЫЕ ТТХ ПГ-16В

Калибр боевой части, мм 58,3

Масса, кг 2,05

Длина выстрела, мм 980

Дальность прямого выстрела, м 520

Прицельная дальность стрельбы, м 800

Начальная скорость гранаты, м/с 250

Максимальная скорость гранаты, м/с 475

Бронепробиваемость, мм 300

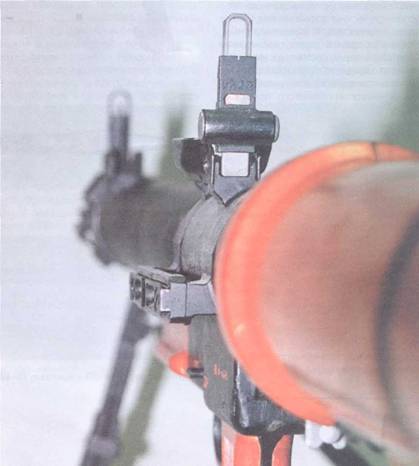

Механический прицел РПГ-16.


Выстрел к гранатомету ПГ-16В массой 2,05 кг состоял из кали- берной противотанковой гранаты ПГ-16 кумулятивного действия с реактивным двигателем и стартового порохового заряда ПГ-16П. Калибр гранаты, как и ствола гранатомета, – 58,3 мм, начальная скорость гранаты – 250 м/с, а максимальная – 475 м/с.

Отличительной особенностью гранаты ПГ-16 являлось то, что стабилизатор с шестью лопастями был размещен на сопле реактивного двигателя. Сделано это было для уменьшения ветрового сноса гранаты в полете. Корпус стартового порохового заряда был собран в основном из картонных и пластмассовых деталей. Это обеспечивало практически полное его сгорание при выстреле. На заднем торце стартового заряда имелась фигурная пружинная пластина, которая являлась одновременно и электрическим контактом, и деталью, экстрактировавшей несго- ревшие остатки стартового заряда из ствола гранатомета после выстрела. Стартовый заряд присоединялся к гранате с помощью быст- роразъемного соединения байонетного типа. Так как воспламенение стартового заряда – электрическое, то ударно-спусковой механизм гранатомета имел импульсный электрогенератор.

Прицельная стрельба из гранатомета производилась с помощью механического или оптического прицела ПГО-16 (его отличие от ПГО-7В заключалось в другой шкале прицела). В комплекте гранатомета имелась съемная складывающаяся сошка.

Гранатомет РПГ-16 и выстрел ПГ-16В были приняты на вооружение ВДВ Советской армии в 1970 году.

Гранатометный комплекс РПГ-16 широко использовался ВДВ Советской армии в боевых действиях в Афганистане. Благодаря хорошей кучности и большой дальности стрельбы, он успешно применялся для поражения укрепленных огневых точек противника.
