Пороки древесины – это отклонения от нормы в строении ствола, все нарушения физического состояния. К порокам относят: сучки, трещины, пороки формы ствола, строения древесины, химические окраски, грибные поражения, биологические и механические повреждения, пороки обработки и покоробленность.

Самым распространенным пороком являются сучки – основания ветвей, которые имеются в древесине ствола. При разделке древесины на ее поверхности выявляются сучки разных форм и видов. По форме разреза на поверхности древесины можно увидеть сучки круглые, овальные и продолговатые причем по степени срастания с древесиной они еще подразделяются на сросшиеся, частично сросшиеся и несросшиеся, или выпадающие. При разделке древесины на доски сучки могут иметь разное положение – пластевые, кромочные, ребровые, сшивные – в случае продольного сечения сучка часть его выходит одновременно на два ребра одной и той же стороны доски и торцовые – когда сучок оказывается на торце доски. По взаимному расположению сучков на пиломатериалах они подразделяются на разбросанные – одиночные или отстоящие друг от друга на значительном расстоянии, групповые и разветвленные.

По состоянию древесины самого тела сучка они делятся на: светлые здоровые, темные здоровые, здоровые с трещинами, загнившие, гнилые и «табачные», у которых выгнившая древесина полностью или частично заменена рыхлой массой ржаво—бурого или белесого цвета. Наличие сучков в древесине приводит к снижению прочности, затрудняет ее обработку и склеивание, снижает качество (особенно при большом их количестве и диаметре). Значительно снижают качество древесины несросшиеся и загнившие сучки, а в некоторых случаях они делают древесину непригодной для изготовления изделий (например, досок).

Другим видом порока древесины являются трещины, образующиеся при разрыве древесины вдоль волокон. Трещины возникают в растущем и срубленном дереве. К первым относят метиковые, отлупные и морозные, ко вторым – трещины усушки.

Наибольшую протяженность имеют метиковые трещины, которые проходят через сердцевину ствола дерева, причем при высыхании заготовленной древесины размеры их увеличиваются. В круглых заготовках древесины такие трещины обычно возникают на торцах, в пиломатериалах или деталях – на торцах и боковых поверхностях.

При расслоении древесины по годовому слою образуются отлупные трещины, причем обычно на границе резкого перехода межслойной древесины в крупнослойную, и встречаются у деревьев всех пород. Во время сушки древесины происходит увеличение отлупной трещины.

При сушке древесины под воздействием внутренних напряжений возникают трещины усушки. Этот вид трещин от других (метиковых и морозобойных) отличается меньшей протяженностью и глубиной.

В досках трещины могут выходить на пласть, кромку или торец. Соответственно они называются пластевыми, кромочными и торцовыми. Трещины, особенно сквозные, нарушают целостность древесного материала и снижают его механическую прочность.

Переработку древесины всех пород очень часто осложняют встречающиеся пороки формы ствола: сбежистость, овальность, наросты, кривизна и закомелистость.

Сбежистость выражается в уменьшении диаметра бревна или ширины необрезной доски, превышающих нормальный сбег, который равен 1 см на 1 м длины сортимента. Как правило, она больше у лиственных пород, особенно у деревьев, выросших на просторе, а по длине ствола – в вершинной части. Этот вид порока формы ствола увеличивает количество отходов при распиловке и лущении круглых лесоматериалов и обусловливает появление в шпоне радиального наклона волокон. Овальность ствола представляет собой эллипсовидную форму поперечного сечения торца, у которого больший диаметр в 1,5 и более раза превышает меньший.

Осложняют переработку древесины наросты в виде местного утолщения ствола различных форм и размеров. Наросты образуются в результате разрастания тканей под воздействием различных раздражителей – грибов, низких или высоких температур и т. д., а также при пожарах, механических повреждениях и по другим причинам.

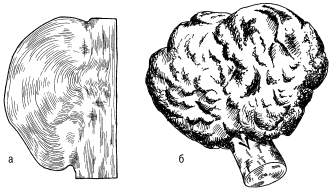

Рис. 2. Наросты: а) гладкий, б) бугристый

Гладкие наросты (рис. 2а) часто возникают на стволах сосны и березы. Годичные слои в местах наростов обычно шире, чем в стволе. Бугристые наросты, или капы (рис. 2б), образуются в основном на стволах березы, ореха, а также клена, ольхи черной, ясеня, бука, тополя и др. Древесина в зоне капов имеет неправильное строение со свилевато—волнистым направлением волокон и с темноокрашенными включениями в виде небольших пятен, черточек и точек. В разрезах капы имеют красивую текстуру, поэтому они применяются как материал для художественных поделок и изготовления строганного шпона.

Такой порок ствола, как его кривизна, также затрудняет использование круглых лесоматериалов и увеличивает количество отходов при распиловке. Кривизна ствола – это отклонение продольной оси от прямой линии, причем она может быть с одним изгибом и сложной – с двумя и более изгибами.

Часто встречается такой вид порока ствола, как закомелистость, который выражается в резком увеличении диаметра комлевой части круглых лесоматериалов, т. е. когда диаметр комлевого торца в 1,2 раза больше, чем диаметр на расстоянии метра от этого торца. При распиловке и лущении древесины наличие такого порока приводит к увеличению количества отходов и, кроме того, обусловливает появление в шпоне радиального наклона волокон. Закомелистость также затрудняет использование круглых лесоматериалов по назначению и осложняет переработку древесины.

При переработке древесины часто встречаются пороки строения древесины, связанные с неправильным строением ствола. Различают следующие виды пороков строения древесины:

1) косослой, или наклон волокон, представляющий собой отклонение волокон от продольной оси ствола;

2) крень – сплошная или местная в виде резкого утолщения древесины поздних годичных слоев;

3) свилеватость – резко волнистое или путаное расположение древесных волокон (заготовки древесины с таким пороком используются при изготовлении художественных изделий, мебели, топорищ и различных поделок);

4) завиток – местное искривление годичных слоев около сучков или проростей (древесина с таким пороком используется в мебельном производстве и художественных промыслах);

5) кармашки смоляные. Встречаются в древесине хвойных пород, особенно у ели, представляют собой полости между годичными слоями, заполненные смолой;

6) засмолок – участок древесины хвойных пород, обильно пропитанный смолой;

7) двойная сердцевина – две сердцевины в одном поперечном сечении бревна, которые образуются в месте раздвоения ствола;

8) пасынок – отставшая в росте и отмершая вторая вершина, которая обычно располагается под острым углом;

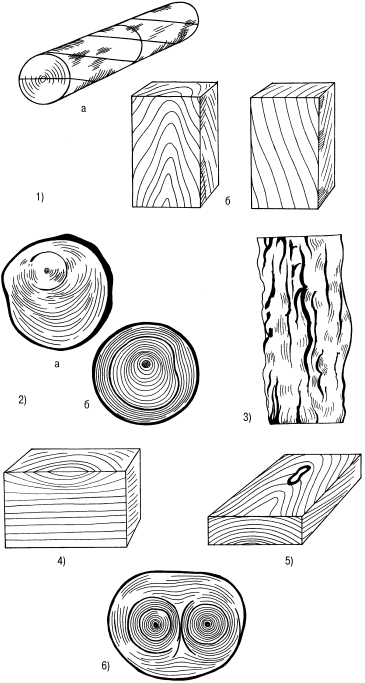

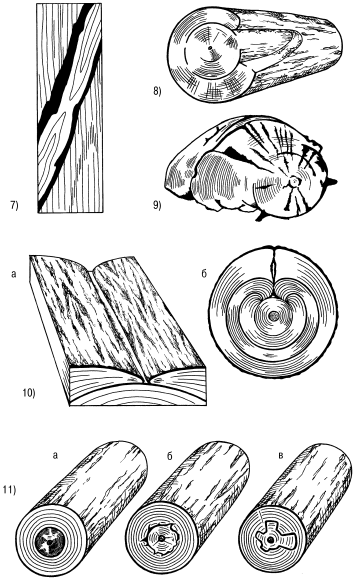

Рис. 3. Пороки строения древесины: 1 – разновидности наклона волокон: а – тангенциальный наклон в круглых лесоматериалах; б – местная; 2 – крень: а – сплошная; б – местная; 3 – волокнистая свилеватость у березы; 4 – завиток односторонний; 5 – кармашек; 6 – двойная сердцевина в стволе сосны; 7 – пасынок; 8 – сухобокость; 9 – рак сосны; 10 – прорость: а – открытая; б – закрытая; 11 – ложное ядро: а – округлое; б – звездчатое; в – лопастное

9) сухобокость. Возникает в результате повреждения коры растущего дерева в виде омертвевшего участка ствола;

10) прорость. Представляет собой заросшую рану, как правило, заполненную остатками коры и омертвевшими тканями;

11) рак, который является раной дерева и возникает на поверхности ствола в результате деятельности паразитных грибов и бактерий, при этом изменяются строение древесины и форма ствола;

12) ложное ядро, которое напоминает настоящее ядро, но отличается более неоднородным строением и менее правильной формой, выделяется как темная, неравномерно окрашенная зона в центральной части ствола, отделяется от заболони темной, а иногда светлой полосой, появляется от воздействия грибов, сильных морозов, как реакция на раны и по другим причинам, при этом древесина ложного ядра более хрупкая и менее прочная, а внешний вид, как правило, хуже;

13) внутренняя заболонь – наличие нескольких годовых слоев в ядровой древесине, которые по цвету и свойствам похожи на заболонь, причем она имеет пониженную стойкость к загниванию и повышенную проницаемость для жидкостей;

14) водослой – порок древесины в виде участков, имеющих повышенную влажность в результате действия бактерий, грибов, проникновения дождевой воды через раны или от перенасыщенности почвы влагой.

При разделке древесины в ряде случаев обнаруживаются грибные ядровые пятна – ненормально окрашенные участки ядра, которые образуются в растущих деревьях под воздействием деревоокрашивающих или дереворазрушающих грибов. В срубленной древесине дальнейшее развитие этого порока прекращается. Грибные ядровые пятна наблюдаются на торцах в виде пятен различных величины и формы бурого, красновато—серого или серо—фиолетового цветов. Этот порок вызывает: уменьшение ударной вязкости, увеличение водо—поглощения и водопроницаемости, ухудшение биостойкости и внешнего вида древесины; по прочности при статической нагрузке почти не изменяется, а структура пораженной древесины сохраняется.

При хранении древесины на сырой заболони часто появляются плесени – грибница и плодоношение плесневых грибов на поверхности древесины в виде отдельных пятен или сплошного налета, при этом происходит окрашивание древесины в различные цвета. Плесень на механические свойства не влияет, но ухудшает внешний вид древесины, после высыхания она легко удаляется, оставляя грязноватые и цветные пятна.

В срубленной древесине нередко образуются заболонные грибные окраски – ненормально окрашенные участки заболони под воздействием дереворазрушающих грибов, не вызывающих образования гнили. Заболонные грибные окраски не влияют на механические свойства древесины, но ухудшают ее внешний вид, повышают водонепроницаемость. По цвету различают синеву – в виде серой окраски заболони с синеватыми или зеленоватыми оттенками и цветные заболонные пятна – в виде оранжевой, желтой, розовой и коричневой окраски заболони. Грибы, которые окрашивают заболонь, могут разрушать клей и лакокрасочные покрытия.

В срубленной древесине при хранении в теплое время года в результате развития биохимических процессов с участием грибов или без них возникает такой порок, как побурение. Побурение древесины проявляется в виде ненормально окрашенных участков лиственных пород бурого цвета различных оттенков. Побурение наблюдается на торцах в виде пятен различной величины и формы, а на боковых поверхностях – в виде вытянутых пятен, полос или сплошного поражения заболони, при этом ухудшается внешний вид древесины и незначительно снижаются прочность и твердость. Чтобы предотвратить побурение древесины, производят пропаривание пиломатериалов.

Большой вред древесине наносят гнили, образующиеся под воздействием грибов. Гнили различают по цвету и структуре поражения – пестрая ситовая, белая волокнистая; а также по типам – заболонная, ядровая и наружная трухлявая.

Пораженная гнилью древесина является источником грибной инфекции для различных деревянных сооружений. Гниль

развивается постепенно и имеет три стадии: на первой изменяется только цвет древесины; на второй древесина частично изменяет структуру и твердость под воздействием гнили; на третьей древесина полностью теряет прочность и твердость В зависимости от стадии развития гнили и размеров поражения качество древесины может значительно снизиться.

В процессе переработки древесины нередко встречается такое явление, как химическая окраска древесины, – ненормально окрашенные участки в срубленной древесине, возникающие в результате химических и биохимических процессов.

В большинстве случаев она связана с окислением дубильных веществ. Обычно такие участки расположены в поверхностных слоях древесины – на глубине 1–5 мм.

Как показывает практика обработки древесины, химические окраски изменяют только ее цвет и блеск, а остальные свойства древесины остаются без изменения. При интенсивной природной окраске внешний вид древесины ухудшается, но при ее высыхании химическая окраска постепенно выцветает.

При нарушении технологии хранения свежесрубленных лесоматериалов древесина подвергается биологическим повреждениям в виде червоточин – ходов и отверстий, проделанных в древесине насекомыми и их личинками (жуками, бабочками, термитами и др.). Оптимальные условия для жизни этих насекомых – температура +18–20 °C и относительная влажность воздуха 60–80 %. Червоточины бывают различными по глубине проникновения: поверхностные (глубиной не более 3 мм), неглубокие (не более 5 мм в круглых лесоматериалах и не более 5 мм в пиломатериалах) и глубокие. При этом они могут быть несквозными и сквозными, т. е. выходящими на две противоположные стороны доски.

Поверхностная червоточина не влияет на механические свойства древесины, а неглубокая и глубокая нарушают целостность древесины и снижают механические свойства.

При длительном хранении с нарушением технологии в древесине может образоваться так называемая трухлявая червоточина, которая вызывается домовыми вредителями, способными развиваться и сухой древесине, – мебельными и домовыми точильщиками, домовым усачом, термитами. В этом случае число глубоких ходов велико, и древесина внутри них превращается в трухлявую массу с большим содержанием буровой муки.

При сушке или увлажнении, а также при механической обработке в результате анизотропии усушки – разбухания и внутренних напряжений в древесине – часто наблюдается такое явление, как покоробленность в виде изменения формы сортимента. Покоробленность пиломатериалов бывает разных видов: продольная по пласти, сложная, продольная по кромке, поперечная, а также наподобие крыла (крылова—тость) (рис. 4). Характер покоробленности зависит от выпиловки его из бревна. Покоробленность снижает качество пиломатериалов и изделий из древесины, осложняет обработку и раскрой, увеличивает количество отходов и в целом затрудняет использование древесины.

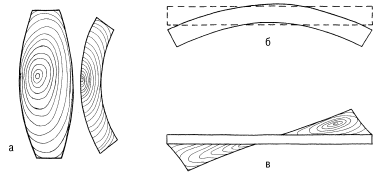

Рис. 4. Виды покоробленности: а – поперечная по пласти; б – продольная по пласти; в – крыловатость

Явление покоробленности чаще всего наблюдается у пиломатериалов, полученных при обработке березы.

В ряде случаев в процессе обработки древесины обнаруживаются инородные включения в виде постороннего тела недревесного происхождения – гвоздь, проволока, металлический осколок или камень. Внешним признаком такого порока могут быть местное вздутие и складки коры в древесине, вмятина, отверстие. Такие включения затрудняют механическую обработку древесины и нередко бывают причиной повреждения режущих инструментов – фрез, дисковых пил резцов и т. д.

Механические повреждения и пороки механической обработки могут иметь различный характер и различное происхождение.

Иногда попадается обугленная древесина. Обугленность древесины является результатом повреждения ее огнем, при этом изменяется ее форма, что затрудняет использование и вызывает потерю древесины.

Карра – это повреждение ствола при подсочке, которое вызывает засмоление древесины.

Обзол представляет собой часть боковой поверхности бревна, которая сохранилась на обрезной доске или детали, что приводит к уменьшению фактической ширины доски и затрудняет ее использование.

При обработке древесины режущим инструментом образуются риски на ее поверхности, волнистость – неплоский пропил или неровности в виде дугообразных возвышений и впадин в результате цилиндрического фрезерования древесины.

Некачественная обработка древесины приводит к появлению ворсистости поверхности в виде наличия не полностью отделенных волокон и мшистости – наличия пучков не полностью отделенных волокон и мелких частиц древесины. Заруб – местное повреждение поверхности древесины топором. Запил – местное повреждение поверхности древесины режущим инструментом (пилой). При заготовке и обработке лесоматериалов возникают отщепы – отходящие от торца круглого лесоматериала боковые трещины. При аналогичных работах нередко получаются вырывы – углубления с неровными поверхностями в результате местного удаления древесины при воздействии инструментов или механизмов. При обработке древесины режущим инструментом против волокон часто наблюдаются различные механические захваты, которые оставляют вмятины – углубления на поверхности, образованные в результате местного смятия древесины, а также царапины – повреждения поверхности в виде узкого длинного углубления.

В результате выщербины режущей кромки инструмента образуются гребешки – участки необработанной поверхности в виде узкой полосы, выступающей над обработанной поверхностью.

При шлифовании поверхности древесины иногда получается такой дефект, как прошлифовка – удаление части древесины ниже уровня обрабатываемой поверхности.

При повышенном трении режущих инструментов в процессе обработки древесины нередко случается такой дефект, как ожог древесины в виде потемневшего участка обрабатываемой поверхности.

Вышеперечисленные дефекты древесины снижают качество обработки, влияют на склеивание, отделку и облицовывание материала или целого изделия, в ряде случаев ухудшают внешний вид и нарушают целостность древесины, ухудшают механическую прочность и затрудняют использование.
