КОНСТРУКЦИЯ ОРБИТАЛЬНОГО КОМПЛЕКСА «САЛЮТ-6» — «СОЮЗ»

В состав орбитального комплекса «Салют-6» — «Союз» входят собственно орбитальная станция (или орбитальный блок), пилотируемые транспортные корабли «Союз» и грузовые транспортные корабли «Прогресс». Орбитальный блок является основой комплекса: он предоставляет возможность экипажу жить и работать в условиях космического полета, обеспечивает функционирование комплекса (снабжение станции и космических кораблей электроэнергией, обеспечение необходимых условий для работы экипажа и функционирования аппаратуры, поддержание высоты орбиты, ориентации, связь с Землей и т. п.) и, наконец, позволяет проводить научно-технические исследования и эксперименты.

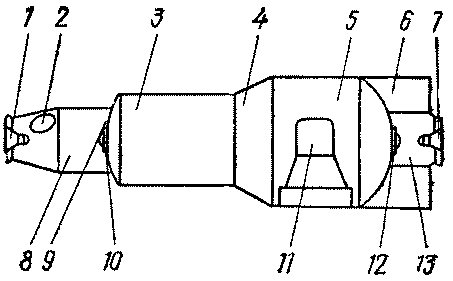

Рис. 3. Отсеки станции:

1 — передний стыковочный узел; 2 — выходной люк; 3 — зона малого диаметра рабочего отсека; 4 — коническая часть рабочего отсека; 5 — зона большого диаметра рабочего отсека; 6 — агрегатный отсек; 7 — задний стыковочный узел; 5 — переходный отсек; 9 — переднее днище; 10 — люк между переходным и рабочим отсеком; 11 — отсек научной аппаратуры; 12 — лют между промежуточной камерой и рабочим отсеком; 13 — промежуточная камера

Орбитальная станция для обеспечения необходимых условий жизни и работы на ней экипажа должна иметь внутренний герметичный объем с приемлемой для человека газовой атмосферой и с соответствующей температурой, средства питания, бытового обслуживания и т. п., средства связи с Землей, допускать возможность наблюдения за внешним пространством, иметь средства управления (ориентацией и бортовой аппаратурой), оборудование для научно-технических исследований и экспериментов, в проведении которых требуется непосредственное участие членов экипажа.

При этом желательно, чтобы герметичный объем и масса станции были как можно большими: в этом случае на ней разместится достаточно большое количество научного оборудования, кислорода, пищи, воды, топлива и т. п. Однако с увеличением внутреннего объема растут размеры и масса конструкции станции, что вступает в противоречие с возможностями современных ракет-носителей, имеющихся или специально создающихся для выведения орбитального блока.

Ракета-носитель, используемая для запуска станции «Салют-6», позволяет вывести орбитальный блок с максимальным диаметром 4,15 м и длиной около 13,5 м. Большие размеры станции (в длине или диаметре) привели бы к увеличению нагрузок на конструкцию ракеты-носителя и поэтому недопустимы. Кроме того, орбитальный блок размещается в верхней части ракеты-носителя, и, следовательно, соответствующая его «верхняя часть», там где размещается так называемый переходный отсек (рис. 3), должна укладываться в обводы конуса, которым заканчивается верхняя часть всего комплекса ракета—орбитальный блок. Это необходимо для обеспечения приемлемого уровня нагрузок на носитель и затрат топлива на преодоление аэродинамического сопротивления на участке движения комплекса в атмосфере.

Так определяются ограничения по размерам, а, следовательно, и по внутреннему объему. Масса орбитального блока, которая может быть выведена этой ракетой-носителем, составляет около 19 т, что и составляет ограничение по массе блока. При разработке станции приходится исходить из этих ограничений и следить за рациональным распределением объемов (и соответственно размеров) и масс между различными «потребителями»: объемами, необходимыми для жизни и работы экипажа; объемами и массами, выделяемыми под двигательные установки, оборудование, запасы средств жизнедеятельности, научную аппаратуру и т. п.

Таким образом, во время проектирования станции необходимо составлять и на всех дальнейших этапах работ постоянно контролировать балансы масс, размеров и объемов, все время соизмеряя технические потребности и возможности. В процессе разработки проектантам приходится вести и контролировать целый ряд «балансов»: энергопитания (сколько в различных режимах тратят электроэнергии приборы, системы станции и сколько ее можно получить, используя, например, солнечные батареи при данной ориентации станции и при данном положении ее орбиты относительно направления на Солнце), тепла (сколько выделяется тепла внутри станции экипажем, приборами, сколько его приходит внутрь станции от внешних источников, таких, как излучение Солнца и Земли, и сколько излучается тепла во внешнее пространство через радиаторы и другие внешние элементы), кислорода и углекислого газа в атмосфере станции, воды на борту (сколько потребляет экипаж, сколько выделяется им же в станционную атмосферу, сколько воды можно очистить и использовать, сколько воды будет поглощаться регенераторами, сколько адсорбируется на конструкции и оборудовании, сколько надо тратить воды в сутки, чтобы замкнуть баланс) и т. п.

Наконец, приходится учитывать и «баланс» времени, которое затрачивается на выполнение соответствующих операций в космосе (коррекции орбиты, сближения, стыковки, заправки, перенос грузов, ремонты, уборки и т. п.), на медицинский контроль, на связь, на отдых, питание, на физические тренировки и на выполнение исследований и экспериментов. Фактически по всем своим параметрам станция, как и космический корабль, как и любая сложная машина, проектируется с учетом компромисса между желаемым и возможным.

Размеры станции «Салют-6» практически определяют ее внутренний герметичный объем, равный примерно 90 м³, основная часть которого приходится на рабочий отсек. Кроме рабочего отсека, на станции есть еще два герметичных объема (соединяющихся с рабочим отсеком через люки): переходной отсек (диаметром 2 м) и промежуточная камера (см. рис. 3). К переходному отсеку пристыковывают пилотируемые транспортные корабли, и он служит связующим звеном между космическим кораблем и орбитальным блоком.

Кроме того, переходной отсек используется в качестве шлюза во время выхода космонавтов в открытое космическое пространство. Поэтому в нем размещены скафандры для работы, в открытом космосе, их бортовое оборудование, арматура, клапаны сброса давления, пульты контроля и управления. В стенках этого отсека имеется семь иллюминаторов, используемых экипажем во время визуальных наблюдений или экспериментов, связанных с визуальными наблюдениями Земли, Луны, горизонта.

К промежуточной камере пристыковывают грузовые и пилотируемые транспортные корабли. Эта камера диаметром 2 м и длиной 1,3 м используется в качестве буферного объема между рабочим отсеком станции и транспортными кораблями. Она же применяется для частичного размещения доставляемых грузов. Через переходной отсек и промежуточную камеру после пристыковки кораблей прокладываются воздуховоды из станции в корабли для вентиляции обитаемых отсеков кораблей.

Рабочий отсек — главный отсек станции, в нем живет и работает экипаж, там же размещается основное оборудование станции. Конструкция корпуса этого отсека должна обеспечивать надежную герметизацию внутреннего объема (естественно, эти требования справедливы и для переходного отсека, и для промежуточной камеры), защиту от воздействия внешнего вакуума, предохранять экипаж и приборы от воздействия микрометеоритов, на его внешних поверхностях допускать размещение тех приборов и агрегатов, которым полагается «смотреть» во внешнее пространство: чувствительные элементы системы ориентации, солнечные батареи, оптические приборы, научная аппаратура (которая не может «работать» через иллюминаторы), антенны, радиаторы и т. п.

Идеальным для решения задачи по герметизации космического аппарата было бы создание цельносварной конструкции его корпуса, однако это практически невозможно. Есть целый ряд факторов, мешающих такому решению. В частности, пока не удается надежно сварить стекло и металл без нарушений в оптических характеристиках стекла. Из технологических же соображений нежелательно сваривать корпуса рабочего и переходного отсеков, рабочего отсека и отсека научной аппаратуры: сквозь гермоконтур отсеков наружу должны выходить тысячи электрических проводов, большое количество гидромагистралей. Наконец, требуется периодически соединять внутренний объем с внешним пространством (например, для выбрасывания отходов).

Поэтому в конструкцию корпуса станции приходится вводить сотни разборных герметичных соединений, уплотняемых, как правило, с помощью резиновых прокладок. Подбор материалов и конструкций этих уплотнений должен производиться с учетом температурных условий мест уплотнения, подвижности соединения, требуемого ресурса по открытию-закрытию, воздействия внешнего жесткого (главным образом ультрафиолетового) излучения (если это уплотнение находится непосредственно на внешней поверхности) и т. д.

В последние годы, когда продолжительность пилотируемых полетов сильно увеличилась, обострился вопрос защиты от микрометеоритов. Во времена полетов космических кораблей «Восток», «Восход» и в первые годы полетов кораблей «Союз» этой проблемы практически не было. На базе теоретических и экспериментальных исследований было установлено, что вероятность пробоя герметизирующей стенки корабля микрометеоритом очень мала и составляет сотые и даже тысячные доли процента при продолжительности полета космонавтов несколько суток (с учетом размера космического корабля). Эти результаты расчета вероятностей основаны на различных моделях микрометеоритного облака в окрестностях орбиты Земли и на свойствах взаимодействия метеоритов с материалом стенки корабля.

В настоящее время продолжительность космических полетов исчисляется месяцами (для космических кораблей) и даже годами (для орбитальных станций). При этом вероятность пробоя однооболочечной конструкции космического аппарата микрометеоритами становится уже достаточно большой, и ее необходимо учитывать при проектировании научного орбитального комплекса, В современных станциях просто нельзя использовать однооболочечную конструкцию для корпуса герметичных отсеков.

Обычно в конструкции корпуса рабочего отсека, помимо герметизирующей оболочки, применяются еще и экраны, устанавливаемые на определенном расстоянии от самой оболочки. Суть данного метода защиты от микрометеоритной опасности заключается в следующем. При столкновении с экраном микрометеорит взрывается поскольку скорость движения частицы относительно станции составляет 10–30 км/с!.), и остатки микрометеорита и разрушенного материала экрана, быстро расширяясь (в виде струи), теряют энергию, которая позволила бы частице проникнуть в герметичный объем.

Часть корпуса рабочего отсека «Салюта-6» закрыта радиатором системы терморегулирования станции, который в этом месте играет роль и противометеоритного экрана. Остальная же часть корпуса рабочего отсека, корпуса переходного отсека и промежуточной камеры защищена либо специальными противометеоритными экранами-кожухами, либо другими элементами конструкции (панелями агрегатов системы терморегулирования, оболочкой агрегатного отсека и т. п.).

Гермокорпус рабочего отсека образован двумя сферическими днищами (передним — со стороны переходного отсека и задним — со стороны промежуточной камеры) и двумя цилиндрическими поверхностями (одна диаметром 2,9 м и длиной 3,5 м, другая диаметром 4,1 м и длиной 2,7 м). Эти две цилиндрические конструкции соединены конической поверхностью (длиной 1,2 м). На оболочке цилиндра большего диаметра (4,1 м) имеется отверстие, в которое устанавливается отсек научной аппаратуры. Там же, в стороне, противоположной отсеку научной аппаратуры, установлены две шлюзовые камеры для выброса отходов. Корпус отсека научной аппаратуры одновременно является частью гермокорпуса рабочего отсека (см. рис. 3).

Выбор такой геометрической схемы рабочего отсека обусловлен следующими ограничениями: общая длина гермоотсеков не должна превосходить 13,5 м, максимальный диаметр (с учетом теплозащитного кожуха) — 4,15 м, а конфигурация передней части должна укладываться в конус внешнего обвода верхней части комплекса ракета—орбитальный блок. Правда, можно и весь рабочий отсек сделать в виде одного цилиндра диаметром 4,15 м. Но тогда нельзя было бы разместить солнечные батареи внутри обусловленной внешней границы комплекса. Уменьшение диаметра рабочего отсека на части до длины 2,9 м и предназначается для установки там сложенных вокруг этого цилиндра солнечных батарей системы энергопитания.

Вся эта часть корпуса рабочего отсека вместе с солнечными батареями и переходным отсеком закрывается головным обтекателем, который сбрасывается, когда ракета на участке выведения на орбиту выходит из плотных слоев атмосферы. Головной обтекатель защищает от воздействия скоростного и теплового потоков (на участке выведения) не только солнечные батареи, но и расположенные на внешних поверхностях переходного и рабочего отсеков (диаметром 2,9 м) антенны и оптические индексы системы сближения, оптические датчики автоматических систем ориентации станции и солнечных батарей, оптические приборы для визуальной ориентации при ручном управлении станцией, научную аппаратуру, панели с агрегатами системы терморегулирования, радиатор системы терморегулирования (на внешней поверхности части рабочего отсека).

Внутренний объем рабочего отсека разделяется на две главные зоны: приборную (где главным образом размещаются приборы и агрегаты) и жилую (где живет и работает экипаж). Приборная зона размещается вдоль стен станции по ее «правому» и «левому» бортам, на потолке, на полу и в районе заднего днища. Конечно, и «правый» и «левый» (и соответственно подразумеваемые понятия «вперед» и «назад») являются для космического аппарата условными понятиями. Для станций «Салют» под ними подразумевается следующее. На одной из сторон рабочего отсека располагаются оптические инфракрасные датчики для построения местной вертикали, ось которых перпендикулярна продольной оси станции. При орбитальной автоматической ориентации их оси совпадают с местной вертикалью, и именно эта сторона обращена к Земле (т. е. «вниз») при орбитальной ориентации.

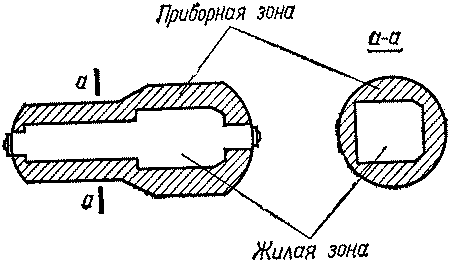

Рис. 4. Приборная и жилая зоны рабочего отсека

На этой стороне установлены приборы для осуществления визуальной орбитальной ориентации при ручном управлении (которые тоже обращены «вниз»). В эту же сторону «смотрят» и фотоаппараты МКФ-6М и КАТЭ-140, предназначенные для фотографирования поверхности Земли. Поэтому данная сторона условно и считается полом станции.[2] Направление «вперед» определяется как направление в сторону переходного отсека (соответствует направлению «вперед» на участке выведения на орбиту). И, наконец, из этих двух определенных направлений однозначно определяют «правый» и «левый» борта станции.

Приборная зона (рис. 4) отделена от жилой зоны панелями, большей частью легкосъемными, для доступа к приборам и агрегатам на случай необходимости их осмотра или замены в полете. Пульты управления, индикационные устройства либо располагаются непосредственно в жилой зоне, либо врезаны в эти панели. В приборной зоне размещены аппаратура систем управления бортовым комплексом, ориентации и управления движением станции, телефонной связи с Землей, командной радиолинии, телевизионные системы, а также системы телеметрии, контроля орбиты, энергопитания (буферные батареи и автоматика), обеспечения жизнедеятельности, медицинского контроля, часть автоматики системы терморегулирования. С помощью вентиляторов, газожидкостных и холодильно-сушильных агрегатов обеспечиваются циркуляция воздуха через приборную зону и отбор тепла, выделяемого приборами при их работе, от воздуха, идущего через приборную зону в систему терморегулирования станции.

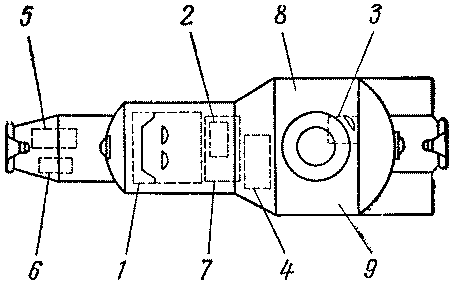

Рис. 5. Размещение постов управления:

1 — пост № 1; 2 — пост № 2; 3 — пост № 3; 4 — пост № 4; 5 — пост № 5; 6 — пост № 6; 7 — пост № 7; 8 — правый борт; 9 — левый борт

Жилая зона занимает весь остальной объем рабочего отсека. В ней можно выделить посты управления, на которых экипаж осуществляет управление станцией, проводит исследования и эксперименты, медицинский контроль состояния своего организма, а также зоны выполнения физических упражнений, места для сна и приема пищи, для санитарно-бытовых нужд (туалет, душ).

В рабочем отсеке размещаются пять постов управления, связанных с выполнением определенных работ (рис. 5). Пост № 1 — центральный пост управления. Он имеет два рабочих места. Здесь находится главный пульт управления с командно-сигнальными устройствами для выдачи команд, с индикатором положения станции (как точки) относительно поверхности. Земли, индикаторами идущих автоматических программ, оптическими и звуковыми сигнализаторами, часами и т. п. Тут же установлены оптические приборы для визуальной ориентации по Земле, пульт управления бортовой вычислительной машиной, справочно-информационное устройство.

Пост № 2 используется для осуществления ручной астроориентации станции, он оборудован пультом, средствами связи, астроприборами и рукояткой управления. Пост № 3 предназначен для управления субмиллиметровым телескопом и автономной системой охлаждения приемников телескопа. Пост также оснащен пультами, средствами связи, визиром и ручками управления. На посту № 4 проводятся работы с медико-биологическим оборудованием. Этот пост находится в нижней центральной части рабочего отсека на стыке цилиндров большого и малого диаметров. Здесь же размещено оборудование для проведения кино- и фотосъемок. Наконец, пост № 7 (посты № 5 и № 6 располагаются в переходном отсеке) используется для работы с пультами управления системы регенерации воды из конденсата и научной аппаратуры. Все посты оснащены светильниками и средствами связи.

Зоны выполнения физических упражнений размещены неподалеку от поста № 4. Уже при первых длительных полетах выявилась необходимость так называемой профилактики невесомости. Дело в том, что в условиях длительного орбитального полета, когда на человека не воздействует сила тяжести, заметно снижается нагрузка на сердце (последнему не нужно преодолевать гидростатическое давление крови порядка 0,15 — 0,2 атм), не нагружены группы мышц, обеспечивающие возможность стоять, ходить, сидеть и т. д., а также внутренние мышцы, поддерживающие внутренние органы (легкие, желудок, печень, кишечник п т. п.), наконец, не нагружен сам скелет.

Все это, если не принять профилактических мер, может привести к некоторой атрофии мышц и к определенным трудностям реадаптации к земной силе тяжести при возвращении экипажа на Землю после длительного полета. Такое наблюдалось, например, у американских космонавтов Ф. Бормана и Дж. Ловелла после их возвращения на Землю после 14-суточного полета в корабле «Джемини-7» в 1965 г., поскольку они во время этого полета были практически лишены возможности активно двигаться, а также у А. Г. Николаева и В. И. Севастьянова после их возвращения из 18-суточного полета на корабле «Союз-9» в 1970 г.

В настоящее время наиболее подходящим средством борьбы с влиянием невесомости является использование на борту орбитальной станции специальных средств — тренажеров, предназначенных для обеспечения заметной дополнительной нагрузки на сердце и основные группы мышц во время выполнения физических упражнений. К этим средствам относятся велоэргометр,[3] бегущая дорожка, пневмовакуумный костюм. Бегущая дорожка, как это ясно из ее названия, представляет собой замкнутую ленту на роликах, приводимую в движение электродвигателем. Скорость движения ленты можно регулировать, тем самым регулируя темп бега, который должен поддерживать космонавт, выполняя упражнение на дорожке.

Естественно, скорость движения ленты регулирует сам космонавт. Чтобы во время бега он не «улетел» с дорожки, на этом тренажере имеется система эластичных притягов (с регулируемым усилием порядка нескольких десятков килограмм), один конец которых закрепляется на поясе космонавта, а другой — на неподвижной части дорожки. Усилие этих притягов обеспечивает в какой-то степени имитацию нагрузок во время ходьбы и бега на ступни, мышцы ног, костные ткани и т. д.

Пневмовакуумный костюм является герметичной емкостью, надеваемой космонавтом на ноги и нижнюю часть тела и герметизируемой на поясе. Вакуумный насос создает разрежение внутри полости порядка 30–60 мм рт. ст., что позволяет создать некоторую дополнительную гидростатическую нагрузку на сердце.

Велоэргометр расположен на «потолке» станции. Дорожка и пневмовакуумный костюм — на «полу», в районе конического переходника. В соответствии с бортовой инструкцией (которая является законом на борту станции) экипаж должен проводить на этих тренажерах 2–2,5 ч в сутки. Практика полетов показала, что такие средства для опробованных продолжительностей полета достаточно эффективны.

В задней части станции расположена туалетная кабина с ассенизационным устройством, которое обеспечивает сбор отходов жизнедеятельности экипажа и очистку станционной атмосферы. Моча и твердые отходы собираются в специальные герметичные контейнеры, выбрасываемые затем по мере их наполнения, во внешнее пространство через шлюзовые камеры. В районе поста № 4 при необходимости разворачивается душевая кабина. После приема душа кабина убирается.

Спальные места экипажа находятся на боковых панелях и на «потолке», где могут закрепляться спальные мешки. Завтракают, обедают и ужинают космонавты за столом, расположенным в районе поста № 1. Здесь же располагаются подогреватели пищи, столовые принадлежности, средства для фиксации бака с водой и пищи.

Кроме герметичных отсеков, в состав станции входят еще два негерметичных отсека: отсек научной аппаратуры и агрегатный отсек. Корпус отсека научной аппаратуры (см. рис. 3), как уже говорилось ранее, является частью герметизирующей оболочки рабочего отсека. Он представляет собой усеченный конус, внутренний объем которого открыт во внешнее пространство. В корпусе устанавливается научная аппаратура, которая не может «работать» через иллюминаторы (на станции «Салют-6» это субмиллиметровый телескоп БСТ-1М, на станции «Салют-4» — солнечный телескоп ОСТ-1, рентгеновские телескопы «Филин» и РТ-4, инфракрасный телескоп ИТСК, спектрометры). На участках орбиты, где научные приборы не используются, отсек закрывается от внешнего пространства негерметичной крышкой с экранно-вакуумной теплоизоляцией, предназначенной для защиты научных приборов от солнечных лучей и обеспечения теплового режима отсека (чтобы отсек не выхолаживался за счет излучения во внешнее пространство).

Агрегатный отсек по своему виду представляет собой цилиндр диаметром 4,15 м и длиной 2,2 м, с двумя торцовыми шпангоутами, один из которых прикреплен к нижнему торцовому шпангоуту рабочего отсека, а другим агрегатный отсек соединяется с опорным шпангоутом ракеты-носителя. В агрегатном отсеке размещаются баки, пневмо-гидроавтоматика, арматура, маршевые и управляющие двигатели объединенной двигательной установки. Кроме того, на этом отсеке устанавливаются антенны, мишени и световые индексы системы сближения, а также антенны других радиосистем.

Примечания:

2

Хотя чаще орбитальная ориентация осуществляется без расхода топлива — за счет гравитационных сил, и тогда местная вертикаль связывается с продольной осью станции.

3

Велоэргометр представляет собой нечто вроде велосипеда, который приводит в движение электрогенератор. Правда, электроэнергия, вырабатываемая этим генератором (увы!), полезно не используется: она нагревает воздух, теряясь в балластных сопротивлениях. Однако, регулируя эти сопротивления, можно регулировать нагрузку, которую должен преодолевать космонавт, вращая педали велоэргометра.
