Знание особенностей строения и биомеханики шейного отдела позвоночника у детей – ключ к пониманию лучевой картины и, соответственно, уменьшению диагностических ошибок.

Идея о «слабости» и «незрелости» шейного отдела позвоночника у детей опровергается статистикой травм этой области. Эпидемиологические исследования, проведенные в крупной детской больнице, дали частоту 1,3 поступивших с травмой шеи детей в год в течение 15 летнего периода [1]. По другим данным из 631 пациентов с травмой шейного отдела позвоночника было только 12 детей (1,9 %) [2]. Повышенная эластичность связок, лишенные дегенеративных изменений диски и дугоотросчатые суставы, очевидно, прекрасно адаптируют ребенка к подвижному, с большим количеством незначительных травм, образу жизни без тяжких последствий.

Мы предполагаем, что большинство описанных ниже особенностей являются основой обеспечения высокой подвижности, эластичности и прочности этой части тела ребенка.

Физиологическая гипермобильность второго шейного позвонка (рис. 4.1–4.4)

Обозначается в иностранной литературе как «псевдолюксация». Впервые данный феномен был описан независимо в 1952 году Townsend & Rowe и Bailey, а затем подтвержден множеством авторов, изучающих различные по численности группы детей [3, 4]. В отечественной практике часто указывается как «признак нестабильности», объясняющий природу таких симптомов как боль и дискомфорт в шее, головные боли и даже плохую успеваемость. Работ подтверждающих это в рамках доказательной медицины нет. Учитывая, что основной локализацией дегенеративных изменений у взрослых сегмент CII–CIII не является, гипермобильность в этой зоне в детстве не является «предвестником остеохондроза». Причиной такой подвижности является более горизонтальное положение фасеток дугоотросчатых суставов и связочная эластичность. При этом центром сгибания и разгибания в шее у детей является сегмент CII–CIII, а у взрослых CV–CVI. Можно предположить, что высокий центр сгибательных движений биомеханически обоснован в связи с относительно большой массой головы, что делает необходимым укорочение рычага относительно центра опоры для большей стабильности. До 8 лет смещение CII кпереди на функциональных рентгенограммах может достигать 2–4 мм [5]. Данный феномен также встречается на уровне CIII–CIV–CV. Может потребоваться дифференциальная диагностика с «переломом палача» (травматический передний вывих и переломом дуги аксиса) (рис 4.2, 4.3, 4.4).

Клиновидная форма тел шейных позвонков (рис. 4.1)

У детей наиболее выражена в CIII и CIV. Это может имитировать компрессионный перелом [3]. Наиболее подробно эта проблема изучена в работе L. Swischuk и соавт., которые проанализировали рентгенограммы 481 ребенка [6]. Авторы считали причиной клиновидности гипермобильность CII, приводящую к компактизации передних отделов тела CIII. Доказательством этому служило исчезновение деформации тела позвонка с уменьшением «псевдолюксации» в старшем возрасте. Частота такой клиновидности достигает 7,1 %.

Рис. 4.1. Спондилограмма здорового ребенка 6 лет.

1. Клиновидная деформация тела CIII.

2. Физиологическая гипермобильность CII (псевдолюксация).

3. Линия Swischuk касается основания остистого отростка CII (объяснения см. рис. 4.2

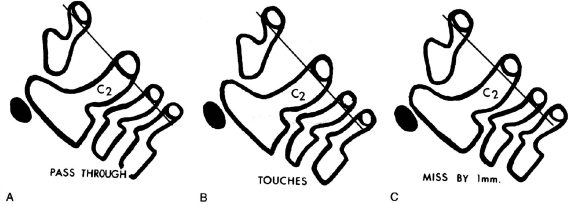

Рис. 4.2. Линия Swischuk (задняя спинальная линия) проводится между основаниями остистых отростков CI и CIII. В норме основание остистого отростка CII лежит (А) на или пересекается этой линией или отстоит от нее не более чем на 1 мм (В). При «переломе палача» основание остистого отростка CII смещается назад от линии более чем на 1,5–2 мм (С), (цит. по L. Swischuk Imaging of the Cervical Spine in Children. Springer, 2004, p. 22).

Рис. 4.3. Перелом «палача» (цит. по L. Swischuk Imaging of the Cervical Spine in Children. Springer, 2004, p. 102).

1. Тело CII смещено кпереди.

2. Перелом дуги CII.

3. Основание остистого отростка CII смещено кзади от линии Swischuk более чем на 2 мм

Широкий сустав Крювелье (рис. 4.5–4.6)

Передний атлантодентальный интервал (ADI) – расстояние от заднего края дуги CI до передней поверхности зубовидного отростка. Достигает 4–5 мм у детей до 8 лет и 3 мм в более старшем возрасте [5]. Величина 10–12 мм является критической, так как дальнейшее расширение сустава Крювелье ведет к сдавлению спинного мозга [6]. «Правило трех» Still является важным показателем свободы для спинного мозга и не меняется в процессе роста [7]. Согласно правилу, зубовидный отросток занимает 1/3 позвоночного канала, 1/3 должна быть резервным пространством, 1/3 занимает спинной мозг. В любом случае расстояние передняя дуга атланта-зуб должно быть меньше расстояния зуб-задняя (SAC – Space Available for the Cord). Величина зуб-задняя дуга атланта менее чем 13 мм – признак сдавления спинного мозга (рис. 4.6)

Рис. 4.4. Истинный травматический передний вывих CII у ребенка 16 лет. Линия Swischuk не нарушена (дуга CII не сломана). Имеется разобщение суставных поверхностей CII–CIII. Смещение CII кпереди и вниз на Vi тела CIII

При обнаружении пороков развития с нестабильностью CI–CII или воспалительных процессов в этой области величину SAC необходимо уточнять по КТ, так как она может уменьшаться за счет гипертрофии связок зубовидного отростка. SAC может быть увеличено при пороках за счет spina bifida posterior CI, что является нередкой аномалией, компенсирующей ширину позвоночного канала и не нарушающей стабильности в атланто-аксиальном сочленении.

Необходимо учитывать не только абсолютную величину сустава Крювелье, но и ее увеличение на функциональных рентгенограммах, дельта не более 2 мм. Атланто-аксиальное сочленение не обеспечивает сгибание в шее, и переднезадний люфт в этом суставе должен быть минимален.

Псевдоперелом Джефферсона (рис. 4. 7)

Определяется на трансоральных рентгенограммах как выстояние суставных площадок атланта (до 6 мм) над суставными площадками аксиса. Типичный рентгенологический феномен у детей до 4 лет, но встречается и до 7-летнего возраста [9]. Связан с отсутствием окостенения латеральных поверхностей суставных фасеток CII.

Ядро окостенения верхушки зубовидного отростка (рис. 4. 7)

Визуализируется отдельно от тела у 26 % детей от 6 до 8 лет, что может имитировать перелом [2, 3].

Рис. 4.5. Боковая рентгенограмма шейного отдела позвоночника здорового ребенка 8 лет. Широкое переднее атланто-дентальное расстояние – ADI (сустав Крювелье) вариант нормы. Широкое заднее атланто-дентальное расстояние – SAC. ADI + зубовидный отросток < SAC. Правило Still не нарушено

Рис. 4.6. Передний вывих атланта после незначительной травмы у ребенка 9 лет на фоне порока развития позвоночника «зубовидная кость». ADI>SAC. Позвоночный канал резко сужен. ADI + зубовидный отросток занимают резервное пространство для спинного мозга – правило Still нарушено

Отсутствие лордоза у детей до 16 лет (рис. 4.8)

Закладка шейного лордоза, как и остальных сагиттальных изгибов позвоночника, происходит во внутриутробном периоде. Возрастной рентгенологической нормы для детей не существует.

Рис. 4.7. Трансоральная рентгенограмма здорового ребенка 4 лет. Вертикальными линиями ограничены видимые края суставных площадок CI и CII. Стрелкой указано отдельное ядро окостенения верхушки зубовидного отростка, расположенное в седловидной выемке основной части эпистрофея

Выпрямление сагиттального профиля шейного отдела позвоночника у взрослых является показателем патологии и чаще всего рассматривается как признак болевой контрактуры.

Отсутствие лордоза или легкое кифозирование в среднешейном отделе позвоночника обнаруживается на сагиттальных рентгенограммах в среднем положении головы у 14 % здоровых детей с 8 до 16 лет [7]. Делая заключение необходимо учитывать особенности укладки (рис 4.8 В)!

Для дифференциальной диагностики с травматическими изменениями необходимо произвести рентгенограмму с разгибанием, на которой в случае нормы лордоз восстановится.

Частичное захождение передней дуги атланта на зубовидный отросток (рис. 4.9)

Наблюдается у 20 % детей от 1 до 7 лет на рентгенограммах в боковой проекции с разгибанием [6]. Захождение может достигать 2/3 передней дуги CI. Данный феномен объясняется хрящевым строением верхушки зубовидного отростка.

Расширение интерспинального расстояния CI–CII (рис. 4.10)

Расстояние между остистыми отростками – показатель целостности связочного аппарата в шее, и в норме не должно отличаться более чем в 1,5 раза в сегменте выше или ниже исследуемого [5, 6, 7]. У детей это расстояние может резко увеличиваться между CI–CII, что является обычной рентгенологической находкой в норме [5, 7].

А

Б

В

Рис. 4.8. Отсутствие лордоза у детей до 16 лет А – нормальный лордоз у подростка 14 лет.

Б – боковая рентгенограмма здорового ребенка 9 лет. Прямой сагиттальный профиль. Вариант нормы.

В – пологое кифозирование на уровне CII–CV у ребенка 6 лет. Снимок сделан лежа – видна поверхность стола, и голова наклонена вперед. Сагиттальный профиль связан с особенностью укладки

Рис. 4.9. Феномен захождения передний дуги атланта над зубовидным отростком на боковой рентгенограмме здорового ребенка 3 лет

Рис. 4.11. Расширение ретрофарингеального пространства в области взрывного перелома тела CV у ребенка 15 лет (указано стрелкой)

Рис. 4.10. Широкое интерспинальное расстояние CI–CII на рентгенограмме шейного отдела позвоночникам у здорового ребенка 6 лет

Тень паравертебральных тканей перед телами позвонков на боковых рентгенограммах (ретрофарингеальное пространство) – показатель кровоизлияния или отека в результате травмы (рис. 4.11).

Тень до 6 мм у детей на уровне CIII вариант нормы. Для снятия подозрения на травму необходимо повторить снимок на вдохе при разгибании шеи [7].

1. Jones E. T. Fractures of the spine / E. T. Jones, R. T. Loder, R. N. Hensinger //

Fractures in children / eds. C. A. Rockwood Jr. [et al.]. – Philadelphia, 1996. – P. 1023–1061.

2. Henrys P. Clinical review of cervical spine injuries in children / P. Henrys, D. L. Lyne, C. Lifton, G. Salciccioli // Clin. Orthop. – 1977. – N 129. – P. 172–176.

3. Bonadio W. A. Cervical spine trauma in children. General concepts, normal anatomy, radiographic evaluation / W. A. Bonadio // Am. J. Emerg. Med. – 1993. – Vol. 11. – P. 158–165.

4. Campbell’s Operative Orthopedics, 11th Edition / ed. by S. Canale, J. Beaty. – 2008. – 5512 p.

5. Lustrin E. S. Pediatric cervical spine: normal anatomy, variants, and trauma / E. S. Lustrin [et al.] // RadioGraphics. – 2003. – Vol. 23. – P. 539–560.

6. Swischuk L. Imaging of the Cervical Spine in Children. – Springer, 2004. – 141 p.

7. The Cervical Spine, 4th Edition / ed. by C. R. Clark. – Lippincott Williams and Wilkins, 2004. – 1250 p
