Игрушечное кино: на что годятся пикопроекторы

Автор: Олег Нечай

Опубликовано 24 марта 2010 года

Пикопроекторы появились на рынке совсем недавно: в течение 2007 года несколько компаний представили различные технологии для создания карманных видеопроекторов, а в 2008 году на выставке Computex были продемонстрированы первые серийные образцы таких девайсов. Правда, "Википедия" считает, что отсчёт нужно вести с 2003 года, но о готовой технологии речь тогда даже не шла.

Между тем, на CES 2010 были показаны уже десятки моделей миниатюрных проекторов, причём значительная их часть встроена в какое-то другое устройство - коммуникатор, плеер и даже неттоп! Так что же сегодня представляет собой пикопроектор: несовершенную игрушку или что-то большее?

Формально на рынке присутствуют несколько технологий микропроекции, в том числе DLP Pico, Microvision PicoP, OnDeGo, варианты LCOS от Syndiant и 3M, а также FLCoS. Все они используют светодиоды в качестве ламп подсветки и отличаются лишь способом создания изображения. В реальности же на данный момент широко применяются лишь две технологии: микрозеркальная DLP Pico и жидкокристаллическая FLCoS. Первую предпочитают известные марки вроде Samsung, а вторую – многочисленные мелкие производители, что неудивительно, поскольку она дешевле.

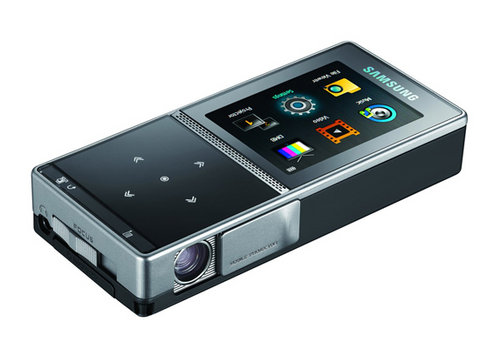

Медиаплеер Samsung MBP200 оснащён встроенным DLP-пикопроектором

Технология DLP Pico была разработана компанией Texas Instruments в 2007 году на базе "взрослой" микрозеркальной проекционной системы, которой к тому времени исполнилось уже двадцать лет. Конструкция пикопроектора аналогична конструкции одноматричного DLP-проектора, за исключением того, что вместо колеса со светофильтрами здесь применяются цветные светодиоды. Картинка формируется DMD-матрицей с множеством миниатюрных зеркал, отражающих свет от трёх мощных светодиодов – красного, зелёного и синего. Каждое микрозеркало соответствует пикселю изображения, а цветная картинка создаётся за счёт последовательного переключения светодиодов с высокой частотой, которое незаметно для человека. Светодиодная схема позволяет практически полностью избавиться от присущего недорогим "колёсным" одноматричным DLP-проекторам эффекта радуги, когда вместо цветной картинки глаз видит последовательную смену цветов.

К достоинствам DLP Pico относятся реалистичная цветопередача и высокая контрастность (1000:1). Диагональ проецируемого изображения – от 6 до 60 дюймов (от 15 до 150 см), разрешение в зависимости от матрицы – от 320х240 до 640х360 пикселей. Отсутствие сложной механики повышает общую надёжность системы, а незначительный нагрев при работе позволяет встраивать проекционные модули практически в любые устройства с пассивным охлаждением. Главный недостаток – увы, низкая яркость (7 люмен); иными словами, чтобы получить максимально качественное изображение, требуется почти полная темнота.

Проекционная технология FLCoS (сегнетоэлектрические жидкие кристаллы на кремнии) разработана в компании Displaytech. Подавляющее большинство продающихся сейчас пикопроекторов использует именно эту технологию. Система построена на базе микросхемы с ЖК-панелью с зеркальной подложкой. Мощные цветные светодиоды освещают эту панель, и там, где ячейка открыта, свет отражается и формирует светлый пиксель, а где закрыта – тёмный (полутоновой). Принцип формирования цветного изображения здесь тот же, что и в DLP Pico: красный, зелёный и синий последовательно с высокой частотой освещают жидкокристаллическую панель.

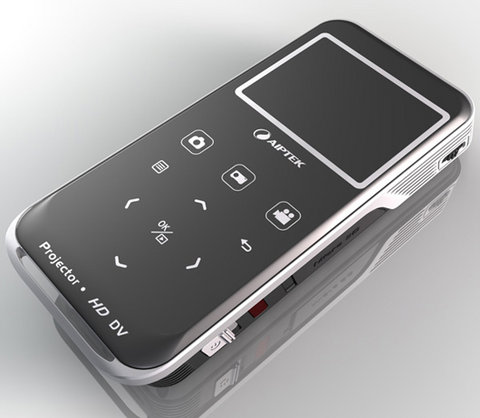

Карманная видеокамера Aiptek PocketCinema Z20 способна снимать видео с разрешением 1280х720 точек и немедленно демонстрировать его на любой плоской поверхности

Пикопроекторы на базе FLCoS в целом обеспечивают более высокую яркость (до 15 люмен), чем DLP Pico, но на деле это преимущество настолько незначительно, что им можно пренебречь. Диагональ изображения – от 15 до 50 дюймов (от 40 до 130 см), разрешение – до 640х480 точек. Сама ЖК-система дешевле и компактнее, а также экономичнее, чем микрозеркальная. Недостатки – заметно худшая цветопередача (в частности, отсутствие "настоящего" чёрного цвета) и меньшая контрастность (в среднем - 200:1).

Итак, что же мы имеем? Низкую яркость, недостаточную для формирования изображения при дневном освещении, и низкое разрешение, особенно заметное при растягивании картинки на полтора метра. C другой стороны, перед нами крохотные устройства размером с мобильный телефон, позволяющие проецировать изображение на большой экран с разрешением, лишь немного не дотягивающим до "дивидишных" 768х576 пикселей. При этом цены на пикопроекторы держатся на весьма высоком уровне: за китайский "ноунейм" в российской рознице просят не меньше 400 долларов, а, например, за простенький медиаплеер со встроенным проектором DLP Pico Samsung MPB200 – целых 650 долларов!

Понятно, что при сегодняшнем уровне цен целевая аудитория пикопроекторов ограничена, прежде всего, бизнесменами и коммивояжёрами: миниатюрная коробочка с собственным аккумулятором позволит провести презентацию хоть в чистом поле (впрочем, учитывая низкую яркость, наверное, лучше сказать "в глухом лесу"). К тому же, как показывает личный опыт общения с этими устройствами, лучше всего они демонстрируют слайды с компьютерной графикой и "клипартом" или мультфильмы – то есть простые картинки с подчёркнутыми контурами. Смотреть кино уже не слишком комфортно: приемлемой чёткости можно добиться только на небольшом экране, а при диагонали ближе к метру начинает раздражать пиксельность и потеря яркости изображения.

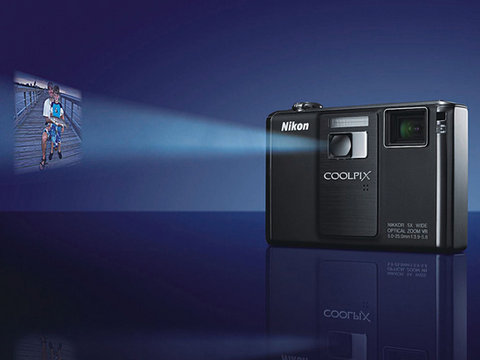

Оригинальный гибрид – фотоаппарат Nikon Coolpix S1000pj с пикопроектором

Впрочем, пикопроектор сам по себе мало кому интересен. Неслучайно его начали устанавливать в самые разные портативные гаджеты – от плееров до телефонов. В этом случае он с успехом заменит крохотный экран, если вы хотите, например, показать друзьям фотографии или последнюю серию South Park.

Встречаются и более интересные гибриды: например, Aiptek встроила проектор в карманную видеокамеру PocketCinema Z20, а Nikon – в фотоаппарат-"мыльницу" Coolpix S1000pj. Но апофеоз инженерной мысли – это, конечно, прототип настольного компьютера Dell Frost, созданный дизайнером Полин Карлос. ПК представляет собой странную штуковину из цветного полимера, в которую встроены сразу два видеопроектора: один проецирует "монитор" на стену, а второй – виртуальную клавиатуру на стол.

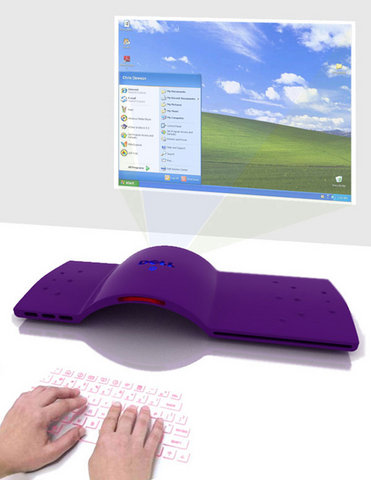

Прототип экологически чистого десктопа Dell Froot "комплектуется" виртуальными монитором и клавиатурой

Если вспомнить путь, который прошли фотокамеры в мобильниках, то будущее пикопроекторов представляется весьма радужным: цены будут снижаться, разрешение будет расти, а конструкторы придумают им массу оригинальных применений, не сомневайтесь.
