СИМВОЛ НАДЕЖДЫ

Интересна старинная эмблема французского адмирала галерного флота. На ней вместо адмиралтейского якоря изображен четырехрогий якорькошка. Почему? Потому что на гребно-парусных галерах никогда не применялись адмиралтейские якоря.

Значение якоря как символа надежды можно встретить в афоризмах и крылатых выражениях литературных источников многих стран мира.

В английском литературном языке можно насчитать десятки идиом и фигуральных выражений со словом «якорь», имеющих, помимо своего прямого значения, и переносный смысл. Например:

Sheet anchor of happiness — надежный якорь счастья;

То anchor one's hore in (at) — возлагать надежды;

То lay anchor to wind ward — предусмотреть опасность, принять меры предосторожности.

Наиболее распространенная у англичан пословица со словом «якорь» — Hope is my anchor— «Надежда — мой якорь».

В письменном виде слово «якорь» впервые упоминается в русском языке в летописи Нестора «Повесть временных лет» — древнейшем из дошедших до нас письменных памятников истории нашей Родины.

Там говорится, что по условиям мирного договора, продиктованного Олегом грекам в 907 году, русские, помимо прочей дани, должны получать для своего флота якоря, паруса и снасти. Слово «якорь» издавна бытовало в старинных русских поморских пословицах и поговорках: «Вера — мой якорь», «Язык — телу якорь» и др.

Не забывали о якоре и русские писатели-классики. Например, И. С. Тургенев писал: «Наша жизнь не от нас зависит; но у нас всех есть один якорь, с которого, если сам не захочешь, никогда не сорвешься: чувство долга».

Стилизованное изображение адмиралтейского якоря — неотъемлемая часть эмблем, знаков и печатей морских ведомств почти всех стран, имеющих флоты.

Поэтому якорь, ставший с давних времен символом надежды, со временем стал символом мореплавания вообще...

Стремление к тому, чтобы при одинаковом весе повысить держащую силу якоря, привело к установке лап на концах его рогов. Это новшество было осуществлено в начале нашей эры. Можно полагать, что лапы у якоря первыми стали делать, как утверждает римский писатель и консул Плиний Младший, древние жители Этрурии — этруски, современником которых он являлся. На мраморной колонне в Риме, воздвигнутой императором Трояном около 114 года в честь победы над даками, среди множества рельефов со сценами периода этой войны имеется изображение этого якоря, которое считается классическим: прошло почти девятнадцать столетий, а рисунок якоря не изменился.

В средние века изготовляют только железные якоря с деревянными штоками. Судя по изображениям на миниатюрных старинных рукописях, монетах, печатях и картинах, можно с уверенностью сказать, что практически форма якорей в этот исторический период не менялась, за небольшим исключением. Так, например, в середине или в конце XIV века на ладьях скандинавов появились трех-, четырех-, пяти— и даже шестипалые якоря-кошки. Для ладей они были очень удобны: легкие и цепкие. Во время морских стычек с вражескими судами викинги часто применяли подобные якоря (значительно меньших размеров) как абордажные крючья. Для больших судов такой якорь был малопригоден, но на галерах применялись только четырехрогие якоря.

Скандинавские корабелы сделали на своих судах важное усовершенствование: именно они стали первыми пробивать скулы корабля и делать клюзы для якорей.

Пользуясь якорями типа «кошка» без штока, они поняли, что если в скулах прорубить отверстие, то при подъеме якоря его можно втягивать внутрь ладьи, пока он не упрется лапами в обшивку. Трудоемкая ручная операция — перевалка якоря через бот, угрожавшая риском пробить днище ладьи, стала ненужной.

Во времена крестовых походов стали строить грузо-пассажирско-военные суда — нефы водоизмещением до 600 т. На нефах было до двадцати якорей весом от 100 до 1500 кг. Объясняется это тем, что в те времена шпилей еще не знали, якоря поднимались вручную, и если якорь не могли вытащить, то просто обрубали канат.

Размеры кораблей продолжали увеличиваться. Основным ядром военных флотов великих морских держав стали галеоны, каракки и галеасы. Водоизмещение испанских галеонов в среднем составляло 700 т. Однако среди них были и гиганты, как, например, знаменитый «Мадре де Диос» водоизмещением 1600 т и «Соверин оф зе Сиз» — 1530 т.

Корабелы научились строить надежные мореходные суда и в других странах Европы, например, во Франции и в Голландии. Но вот с якорями для этих громадин дело обстояло плохо. Кузнецы не умели ковать надежные, прочные якоря для больших кораблей. Для их изготовления понадобились молоты потяжелее тех, которыми могли орудовать самые могучие молотобойцы Европы. В те годы такие молоты могла приводить в движение лишь сила падающей воды. Там, где ее не было, применялись рычажные молоты, приводимые в действие силой нескольких рабочих или лошади. Устройство их было весьма примитивно: баба молота крепилась к канату, перекинутому через блок, закрепленный у потолка кузницы. Люди или лошадь тянули за канат. Подняв бабу молота на определенную высоту, по команде отпускали канат, и баба падала на поковку на наковальне.

В середине XV века человек наконец научился применять водяные мельницы для приведения кузнечных молотов и использовать водяную энергию для движения мехов, рычаги которых он соединил с колесами водяных мельниц.

Хотя металлургия и кораблестроение к концу XVII века сделали значительные сдвиги в своем развитии, якорь никаких изменений не претерпел. В принципе он остался таким, каким мы видим его на колонне Трояна в Риме. Правда, якоря, изготовлявшиеся в разных странах, отличались друг от друга.

Например, в таких морских державах XV—XVII вв., как Испания и Португалия, якоря изготавливались с рогами, изогнутыми в форме дуги окружности. Почти ничем не отличались от них якоря Голландии, которая к началу XVII века вышла на первое место в судостроении среди европейских стран. Якоря английского производства XVII—XVIII вв. отличались от испанских, португальских и голландских якорей тем, что их рога делались совершенно прямыми от стыка с веретеном до носка рога.

Почти схожи с английскими якорями были якоря шведов и датчан. Практически единственным их отличие от якорей британцев являлся меньший угол отгиба рогов. Французы в этот период времени ковали якоря, рога которых были изогнуты в форму дуги окружности или имели излом под задней кромкой лап.

Якоря с прямыми рогами ковали и в России. Им на смену пришли более простые по форме якоря с округлыми рогами и веретеном. Со временем число якорей на больших военных кораблях увеличилось до десяти, причем каждый из них имел определенное наименование, назначение и место на корабле.

По назначению якоря делятся на становые (в носу) — для удерживания судна на стоянке и вспомогательные (в корме) — для разворота судна, стоящего на становом якоре, удержания судна лагом к ветру (стоп-анкеры, верпы).

Самый большой якорь парусного корабля — правый становой — называется плехт. В парусном флоте плехт являлся эталоном для расчета массы остальных якорей данного корабля, каждый из которых был легче плехта на определенную часть.

Самый тяжелый из вспомогательных якорей — стоп-анкер — предназначался для удержания судна водоизмещением свыше 800 т в определенном положении относительно волны, ветра или течения. Стоп-анкер был обычно значительно легче станового якоря и размещался в кормовой части корабля. Корабли водоизмещением 800 т и менее снабжались верп-анкером. Этот якорь используется в качестве станового якоря в случае его потери или в аварийных ситуациях, например, для снятия судна с мели, перемещения его на другое место при отсутствии хода и т. п. В этих случаях верп завозится на шлюпках с кормы судна и сбрасывается в нужном месте.

На правом борту парусного судна располагается запасной якорь той (той-анкер). Он применялся в тех случаях, когда судно лишалось обоих якорей и требовалось дополнительно отдать третий якорь. Той помещался позади правого станового якоря и принадлежал к судовым якорям малого размера. Левый становой якорь корабля называется дагликс. Он относился к якорям средних размеров. Якорный канат дагликса назывался дагликс-тоу (дагликсовый канат). Кроме того, в трюме грот-люка находился большой запасной якорь — шварт. Веретено его принайтовливалось к стойке, поддерживающей бимс кубрика, а лапы зарывались в каменный балласт. Этот якорь для удобства хранился без штока, который приделывался к нему по мере надобности.

Многовековой опыт выработал целый ряд правил и формул, по которым можно было весьма точно установить необходимую массу якоря для строящегося корабля.

Одно из таких правил гласило: вес главного, станового якоря, на который становился основательно корабль (откуда и произошло его наименование — становой), на парусниках исчисляется так, чтобы вес якоря, выраженный в фунтах, превышал в цифровом выражении водоизмещение корабля, выраженное в тоннах. А толщина якорного пенькового каната определялась из расчета: полдюйма его толщины на фут ширины палубы корабля по мидель шпангоуту.

А вот в книге француза Бурде де Вильгета, которая называется «Наука морская, сиречь опыт о теории и практике управления кораблем и флотом военным, что с французской книги перевел с присовокуплением к тому многих потребных изъяснений и действ издал Николай Курганов, майор и математических и навигационных наук профессор. Печатано в С.-Петербурге при Императорской Академии наук. 1774» — в разделе «О величине якорей» говорится, что для определения массы самого большого плехт-якоря «надлежит взять 2/3 ширины корабля и умножить кубично, а произведение разделить на 33, ибо сия пропорция голландская, а голландских фунтов в русском пуде 33. Частное от деления число есть вес плехт-якоря в пудах. Дагликс-якорь весом в 9/10 плехта. Той-якорь в 9/10 дагликса. Половина тяжести плехта и дагликса, взятых вместе, будет вес шварт-якоря. Большой верп в 2/3 веса дагликса, средний — в 2/3 или 1/2, а малый в 1/2 веса большого верпа».

В XVII в. в Английском военном флоте массу самого большого корабля брали из расчета 2/3 общей массы всех его якорей. Существовали и «чисто русские» правила, которыми пользовались отечественные корабелы:

— Вес якоря в пудах должен соответствовать в цифровом выражении 1/4 площади погруженной части миделя судна, выраженной в квадратных футах.

— Для установления веса якоря, соответствующего размерам корабля, надо площадь миделя умножить на 3 и, уменьшив полученное произведение на 1/6 часть его, результат принять за вес якоря в пудах.

— Вес плехта, выраженный в фунтах, должен превышать в цифровом выражении водоизмещение корабля, выраженное в тоннах.

В наше время судостроители для выбора массы якоря пользуются таблицами классификационных обществ — Регистра РФ, Регистра Ллойда, Бюро Веритас и т. д.

Эти таблицы рассчитаны по формулам, которые в зависимости от известного водоизмещения эмпирически вычисленных коэффициентов дают возможность определить массу станового якоря в кг.

Надо сказать, что масса якоря, вычисленная по этим формулам, всегда близка к массе, определенной по упомянутым правилам. Опыт есть опыт!

С момента появления на кораблях первых металлических якорей и до настоящего времени моряков беспокоила и беспокоит их прочность. Очень часто жизнь моряков зависела только от прочности соединения рога с веретеном. Большинство кораблекрушений близ берегов происходило именно из-за перелома рога в стыке с нижней частью веретена.

Анализируя довольно частые случаи аварий и кораблекрушений вблизи опасных берегов, произошедшие в Английском флоте в начале XIX в., один из чиновников королевской верфи в Плимуте Ричард Перинг пришел к выводу, что главная причина этих происшествий — недостаточная прочность якорей английского производства. В поданной на имя первого лорда записке Перинг утверждал, «...что в технологии их изготовления была допущена какая-то ошибка...». Основной недостаток, по его мнению, таился в том, что далеко не каждому якорному мастеру удавалось как следует сварить наружные и внутренние брусья, составляющие сборку веретена или рогов якоря. Однако доклад чиновника плимутской верфи остался без внимания. Но он не сдавался. На свой страх и риск Перинг проделал тщательную техническую работу по исследованию конструкции якорей — английских, французских, русских, голландских. И вот в 1815 г. он просит Адмиралтейство рассмотреть и испытать его якорь. Но и эта просьба осталась без внимания. А английские корабли продолжали терпеть аварии из-за плохих якорей. Только семнадцать лет спустя после изготовления якорь Перинга доставили на военно-морскую базу в Чатан. С виду это был обычный якорь в две с половиной тонны, отличавшийся от своих собратьев лишь более короткими и толстыми рогами и веретеном, имеющим по всей длине эллиптическое (вместо квадратного) сечение. После самых суровых испытаний его на прочность членам комиссии ничего не оставалось, как признать: якорь, придуманный простым клерком, оказался прочнее якорей для «флота ее величества», а Ричарду Перингу выдан был патент или, как тогда говорили, «привилегия» на его изобретение.

В чем же заключался секрет повышенной прочности якоря Перинга? Новшество состояло в том, что вместо обычно употребляемого для изготовления якоря брускового железа Перинг применил железные полосы шириной от 3 до 10 дюймов при толщине в 1/5 и 1/7 толщины веретена. Это дало ему возможность лучше проварить сборку веретена и рогов. Перинг изменил и пропорцию якоря: веретено и рога стали короче и толще, а сечение веретена, как уже было показано выше, стало эллиптическим.

Существенным недостатком нового якоря была очень трудоемкая работа по его изготовлению: ручной молот слишком слаб, а паровой неудобен.

Вот почему спустя десять лет после появления якоря Перинга английский адмирал Уильям Паркер предложил Адмиралтейству новый якорь. Он упростил технологию соединения рогов с веретеном и изменил основные размеры якоря. Именно этот якорь в 1852 году был рекомендован специальным Комитетом, образованным при английском Адмиралтействе, как оптимальный эталон типа якоря для использования на военных кораблях и торговых судах британского флота. Этому решению предшествовали специальные сравнительные испытания многих якорей других конструкций, которые экспонировались на проходившей в Лондоне Большой Королевской Выставке.

Внося якорь Паркера в протоколы испытаний, члены Комитета нарекли его «якорем адмиралтейского образца» (Admiralty Pattern Anchor). Отсюда и его современное название «адмиралтейский якорь». Старые якоря этого типа, но с прямыми рогами и длинным веретеном, англичане стали называть «якорями старого чертежа с длинным веретеном» или «старым простым» (old plain), или длинноверетенным (long shanked).

Название «адмиралтейский якорь» очень быстро и прочно вошло в обиход в английском флоте, а откуда перекочевало и на другие флоты, включая и российский. С тех пор и повелось: адмиралтейский якорь.

Недопустимую ошибку допускают те историки, которые считают, что металлургия в нашей стране стала развиваться со времен Петра. Русские умели изготавливать железо задолго до него, а что касается железных якорей, то, несомненно, их ковали еще до крещения Руси.

Еще до Петра якорное производство широко развернулось на берегах Волги. Веками это ремесло процветало в Нижегородской губернии. Своими якорными мастерами когда-то славились также Ярославль, Вологда, Казань, Городец, Воронеж, Лодейное поле, многие города Урала. Имена добрых якорных мастеров были известны далеко за пределами городов, где они работали. В 1667 году, когда Россия строила свой первый боевой парусный корабль «Орел», кузнецы в селе Дединово и из Коломны не согласились ковать якоря, и мастеров пришлось выписывать из Казани.

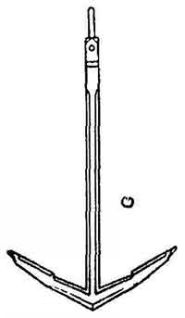

Схема русского якоря голландского образца петровской эпохи

Развернувшееся при Петре I отечественное кораблестроение, в результате которого Россия получила сотни кораблей, повлекло за собой быстрое развитие кузнечного дела. Петр сам был неплохим кузнецом и к кузнецам он всегда относился с большим вниманием и заботой. Но и спрос с них был велик. От якорного мастера Петр требовал не просто «управления работы с прилежанием и добрым мастерством», как от других кузнецов, а «великое прилежание и крайнее искусство». Якорному мастеру напоминалось особо, что именно он должен держать ответ, если авария корабля произойдет из-за поломки якоря: «Понеже в том вся целость корабля состоит, в чем он должен ответ дать, ежели что несмотрением будет сделано». Чтобы повысить надежность якоря и уберечь корабль от аварии, при Петре они подвергались суровому испытанию на прочность. Кроме того, для изготовления якорей шло самое лучшее железо, которое по своему качеству превосходило английское. Вот почему русские якоря пользовались за границей большим спросом.

Какова же была форма русских якорей в петровскую эпоху? В отечественной практике кораблестроения того времени преобладали голландские методы, и Петр приказал якоря «делать по голландскому чертежу», т. е. с изогнутыми в виде дуги окружности рогами. В соответствии с выпущенным Петром 15 апреля 1722 года «Регламентом об управлении Адмиралтейства и верфи», якоря положено было делать утвержденной пропорции из доброго железа и смотреть накрепко, чтобы прутья крепко и плотно добрым железом были связаны перед тем, как станут класть в горн. При нагреве в горне предписывалось тщательно следить за тем, чтобы металл «ни пережечь, ни холодно вынять, дабы плотно сварилось везде и непроварки б не было». Те же условия следовало соблюдать и «в приваривании рогов к веретену», и во время «битья на наковальне». Якоря для больших кораблей русского флота изготавливались в Ижоре, где в 1719 году по указу Петра были основаны Адмиралтейские заводы. Кузнечные молоты на этих заводах приводились в движение от водяных колес. В России со времен Петра каждый линейный корабль снабжался пятью якорями.

Кроме якорей голландского образца, при Петре I изготавливали и другие якоря. Известно, что за десять лет до смерти Петр стал заменять голландских корабельных мастеров, трудившихся на русских верфях, английскими. Именно поэтому в России получили распространение «якоря английского чертежа» — с прямыми рогами. К середине XVIII века производство якорей в России достигло своего совершенства. К этому времени у нас выработался свой национальный тип якоря, отличающийся своими пропорциями от якорей голландцев, англичан и французов. После смерти Петра I самые тяжелые якоря ковали на Боткинском заводе: они весили до 336 пудов (это почти 5,5 т!). Ими снабжались самые большие линейные корабли русского флота, для их поковки брали лучший металл, их делали лучшие мастера, они выдерживали самую суровую пробу из всех, когда-либо существовавших в истории металлургии.

Так выглядели русские якоря с середины XVIII и до начала второй половины XIX вв.Русский якорь 1761 г., найденный в 1968 г. в Крондштате.

Прежде чем приступить к сборке частей якоря, делали его чертеж в натуральную величину и по нему изготовляли лекала. Все размеры готового якоря должны были точно соответствовать этим лекалам. До 1838 года на всех заводах Урала якоря изготавливались по так называемому «русскому способу», а позже — по способам Перинга и Паркера. Работы по изготовлению больших якорей в XVIII—XIX вв. во всем мире включали в себя следующие процессы: сборку из железных брусьев или пластин отдельных частей якоря, их проварку в горнах или печах, отделку под молотом, сноску веретена с рогами и окончательную отделку сваренного якоря.

Русские названия частей якоря: 1 — шипы (заплечики, «орехи»); 2 — шток; 3 — кольцо (рым); 4 — ухо; 5 — шейма; 6 — бугель; 7 — веретено (цевьё); 8 — лапа; 9 — рог; 10 — пятка; 11 — ворот (лоб); 12 —лопасть; 13 — носок; 14 — мышка.

Изготовление такого якоря выливалось в поистине адский труд. Смело можно утверждать: в перечне кузнечной продукции прошлого века нет вещи, которую бы изготавливали с таким усердием и вниманием, как якорь. Каждый якорь, сделанный на Урале, справедливо заслуживал название «Царь-якорь», и каждый из найденных уральских якорей достоин того, чтобы установить его на постамент, подобно тому, как это сделали с «Царь-пушкой» и «Царь-колоколом», хотя первая ни разу не выстрелила, а второй ни разу не зазвонил, в то время как якоря Урала долго и верно служили сильному русскому флоту при Ушакове, Лазареве и Нахимове. Какова же масса самого большого якоря, изготовленного в России? Существует мнение, что самые тяжелые в России адмиралтейские якоря были изготовлены для осуществления спуска на воду линейных крейсеров «Бородино», «Измаил», «Кинбурн» и «Наварин». Эти, огромные по тому времени, корабли водоизмещением 32500 т были спущены на воду (но недостроенные) со стапелей Балтийского завода и завода «Новое Адмиралтейство» в 1915—1916 годах. Якоря, масса которых достигала почти десяти тонн, имели деревянные штоки.

Учитывая огромные трудности, связанные с изготовлением больших якорей, можно утверждать, что стоимость «символов надежды» сто лет назад была непомерно высокой. Например, на Боткинском заводе пуд якоря обходился казне (с накладными расходами) в 4 рубля 99 копеек. Таким образом якорь, например, на линейном корабле «Двенадцать Апостолов» весом в 330 пудов стоил около 1650 рублей. По тем временам деньги большие!..

Развитие флота, особенно увеличение размеров судов и стремление избавиться от громоздких устройств для крепления якорей со штоками в носовой части судов, потребовало создания конструкций якоря, удобных в обращении при их креплении по-походному и обладающих повышенной державой силой. В последней четверти XIX века появляются многочисленные виды якорей. Практически все якоря изготовляются с поворотными лапами и без штока. В Англии в 1885 году Адмиралтейство провело серию испытаний и опытов для выявления лучшего якоря. В 1891 году английское Адмиралтейство испытало якоря Ингефильда, Холла, Байерса и др. Их отдавали с одного и того же судна поочередно, и место падения отмечали буйком. Затем машина работала средним ходом назад двадцать минут, в течение которых водолаз следил в воде за маневром и определял положение якоря. На этот раз предпочтение было отдано якорю капитана Холла, который глубоко зарывался в грунт при его протаскивании по фунту лишь на несколько футов.

В 70-х годах прошлого века требования к якорям и якорным цепям во всем мире уже определялись государственными стандартами и правилами морских классификационных обществ: Регистра Ллойда — в Великобритании, Бюро Веритас — во Франции, Северо-Германского Ллойда — в Германии, Американского Бюро Судоходства — в США, Российского Регистра — в России. Без одобрения этих организаций ни одна появившаяся конструкция якоря не принималась к массовому производству. Из двух тысяч запатентованных якорей в металл воплотилось не более ста типов. В России наиболее распространенным якорем для больших боевых кораблей и грузо-пассажирских судов был принят якорь Холла.

Якорь Холла: 1 — веретено; 2 — лапы; 3 — приливы; 4 — скоба.

Правда несколько якорей повышенной держащей силы запатентовано и в нашей стране. Самые оригинальные литые конструкции созданы в 1943—1946 годах советским инженером И. Матросовым. У этого якоря функции штока выполняют выступы на лапах. Неоднократные, испытания на величину держащей силы наглядно показали его неоспоримые преимущества в сравнении с адмиралтейским и холловским якорями на различных видах грунта. Технология изготовления якоря Матросова не сложнее, чем технология изготовления якоря Холла. Поэтому более чем странно, почему этот тяжелый якорь в своем литом варианте не пошел в массовое производство.

Якорь Матросова: 1 — веретено; 2 — ось веретена; 3 — шток; 4 — фланец штока; 5 — лапа; 6 — скоба.

До развала Советского Союза якоря-тяжеловесы для наших атомных ледоколов и крупнотоннажных сухогрузов и танкеров выпускались на заводе в Николаеве. Вес якорей, необходимых для вооружения того или иного судна, определяют, исходя из его грузовместимости, а у военных кораблей — в зависимости от водоизмещения. Так, восемнадцатитонные якоря были установлены на первых советских супертанкерах типа «Крым» грузовместимостью 150 000 т. При водоизмещении тяжелого авианесущего крейсера (ТАКР) «Адмирал Флота Советского Союза Н. Г. Кузнецов» 55600 т масса его основного якоря — 15 тонн, а одного звена якорь-цепи — 66 кг. Каждое такое звено сделано из стального прута диаметром 82 мм, другими словами, якорь-цепь калибра 82 мм.

...После длительного плавания команда, отданная с главного командного пункта, — «По местам стоять, на якорь становиться» — звучит для экипажа, как музыка. Это значит, что предстоит скорая встреча с родными и близкими, что моряк под ногами вновь почувствует твердую почву, что закончатся бессонные ночи и непрерывная борьба с океаном, который в любую минуту может разъяриться и погубить судно.
