Основными элементами крыши являются:

– несущая конструкция, состоящая из деревянных балок, стропил или сборных ферм, состоящих из верхнего и нижнего поясов и заключенной между ними решетки из скосов и подкосов;

– основание под кровлю;

– гидро– и теплоизоляционный слой;

– собственно кровля.

Балочная конструкция крыши применяется при длине пролета менее 4,5 м, а фермы – 5–10 м и более.

В качестве составного элемента крыши стропила выполняют очень важную функцию, поддерживая обрешетку и тем самым принимая на себя вес кровли, давление снега и ветра. По конструкции они делятся на наслонные и висячие.

Если пролет крыши (расстояние между опорами) не превышает 6,5 м, а при дополнительной опоре – 10–12 м, то используются наслонные стропила (рис. 14).

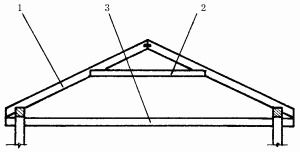

Рис. 14. Наслонные стропила: 1 – стропильная нога; 2 – ригель; 3 – чердачное перекрытие.

Висячие стропила используются в том случае, когда пролет крыши составляет 7–12 м и нет дополнительных опор. В отличие от наслонных они передают на мауэрлат только вертикальное давление.

Основными элементами висячих стропил являются стропильные ноги и затяжки нижнего пояса (рис. 15).

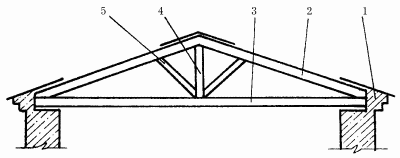

Рис. 15. Висячие стропила: 1 – мауэрлат; 2 – стропильная нога; 3 – затяжка; 4 – бабка; 5 – подкос.

В зависимости от материала, из которого выполнено здание, стропильные ноги могут крепиться:

– на верхние венцы (рис. 16) в деревянных, рубленых или брусчатых зданиях;

Рис. 16. Опирание наслонных стропил в деревянных, рубленых или брусчатых домах: 1 – шип; 2 – стропильная нога.

– на верхнюю обвязку (рис. 17) в деревянных каркасных зданиях;

Рис. 17. Опирание наслонных стропил в деревянных каркасных зданиях: 1 – балка перекрытия; 2 – стропильная нога.

– на опорные брусья – мауэрлат (рис. 18).

Рис. 18. Опирание наслонных стропил в каменных зданиях: 1 – мауэрлат; 2 – стропильная нога; 3 – затяжка; 4 – чердачное перекрытие.

В каменных зданиях толщина мауэрлата должна быть 150–160 мм, а сам он может быть цельным (по всей длине здания) или частичным (брусья подкладываются только под стропильную ногу).

Если сечение стропильных ног небольшое, то предохранить их от провисания можно с помощью решетки из стойки, подкосов и ригеля. Стойки и подкосы изготавливаются из досок шириной 150 мм и толщиной 25 мм или из деревянных пластин, полученных из бревна диаметром не менее 130–140 мм.

При установке стропильная нога врубается в затяжку. Чтобы ее конец не скользил по затяжке и не скалывал ее, врубать ногу надо зубом, высота которого составляет 1/3 высоты затяжки, шипом или с использованием обоих способов (рис. 19).

Рис. 19. Соединение стропил зубом и шипом: 1 – стропильная нога; 2 – затяжка; 3 – шип.

Кроме того, затяжка не будет скалываться и оставаться целой, если установить стропила на расстоянии примерно 300–400 мм от края. Стропильная нога врубается в конец затяжки, а зуб при этом отодвигается как можно дальше.

Для усиления крепления стропила используют двойной зуб (рис. 20).

Рис. 20. Соединение стропил двойным зубом: 1 – стропильная нога; 2 – затяжка.

Высота зубьев может быть одинаковой, но чаще всего их делают так, чтобы высота первого составляла 1/5 толщины затяжки, второго – 1/3. Для первого зуба на затяжке делаются упор и шип, а на стропиле – проушина; для второго – только упор. В качестве дополнительного крепления стропил в затяжках можно использовать хомуты или болты (рис. 21).

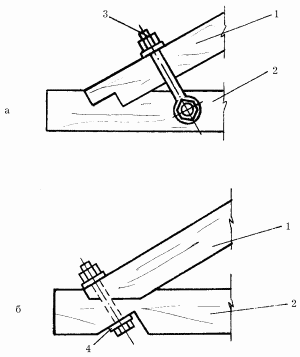

Рис. 21. Соединение стропил: а – болтом; б – хомутом; 1 – стропильная нога; 2 – затяжка; 3 – болт; 4 – хомут.

Болты применяются реже, так как ослабляют сечение стропильных ног и затяжек.

Подкосы с бабкой соединяются врубкой, при этом в бабке долбится гнездо, а в подкосе вырубается шип (рис. 22). Такое соединение в висячих стропилах укрепляется дополнительно болтами или хомутами.

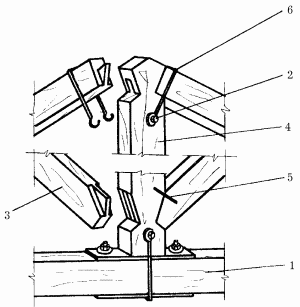

Рис. 22. Соединение подкоса с бабкой: 1 – затяжка; 2 – болт; 3 – подкос; 4 – бабка; 5 – скоба; 6 – хомут.

Ригель со стропильными ногами соединяется врубкой сковороднем в полдерева. Соединение крепится болтом и нагелем, а для придания ему большей прочности – скобой (рис. 23).

Рис. 23. Соединение ригеля и стропильной ноги: 1 – стропильная нога; 2 – ригель; 3 – скоба.

Составные части затяжки скрепляются между собой зубом, металлической накладкой и болтами. С бабкой затяжка соединяется хомутом.

Чтобы предохранить стены здания от атмосферной влаги, крыша должна иметь свес длиной не менее 550 мм (рис. 24).

Рис. 24. Скос крыши: 1 – стропильная нога; 2 – затяжка; 3 – скоба.

Кроме того, что концы стропильных ног крепятся в затяжке, с помощью так называемых скруток они закрепляются дополнительно за стены здания. Это позволяет уберечь крышу от повреждения при сильных порывах ветра.

Скрутка представляет собой кусок толстой проволоки, один конец которой прикреплен к стропильной ноге, а другой – к костылю, вбитому в шов каменной кладки на расстоянии 300–350 мм от верхнего края стены или к балке чердачного перекрытия. В рубленых деревянных домах вместо скрутки используется железная скоба, соединяющая стропила со вторым венцом сруба.

Железобетонные стропильные ноги наслонных стропил одним концом укладываются на наружную стену строения, а другим – на сборный железобетонный прогон, поддерживаемый кирпичными столбиками. Выступающие за стену нижние концы стропильных ног могут нести карнизный свес кровли.

При выборе материала для изготовления стропил надо учитывать многие факторы: длину стропильной ноги, расстояние между стропилами, вес кровли и т. д.

Основание под кровлю из штучных или рулонных материалов может быть выполнено в виде обрешетки или сплошного настила. В первом случае для его изготовления используются деревянные бруски, во втором – деревянные бруски и доски.

Сплошной настил делается в том случае, когда в качестве покрытия используются асбестоцементные плитки или рулонный материал. Под плитки доски настила выкладывают с небольшим зазором (не более 10 мм) в 1 слой, под рулонный материал – в 2 слоя: рабочий и защитный.

Узкие доски защитного слоя должны находиться под углом 45° к рабочему. Между настилами помещают противоветровую прокладку из рубероида марки РПП-300 или РПП-350.

Обрешетка применяется в том случае, когда кровельное покрытие делается из волнистых асбестоцементных листов ВО (шифера), листовой стали, черепицы или дерева.

При устройстве основания необходимо соблюдать 2 основных требования: все его элементы должны быть плотно закреплены на несущих конструкциях, а их стыки над стропилами – располагаться вразбежку.

Кроме того, заданное расстояние между досками или брусками – обрешетинами – должно строго соблюдаться по всей поверхности основания. Самые широкие из них необходимо располагать под стыками кровельного материала, а также у конька и карниза, а самые толстые (на 15–35 мм толще других) – у карниза. Ширина основания под разжелобком должна составлять не менее 750–800 мм, а под карнизным свесом с настенными желобами – равняться ширине свеса. В коньках и на ребрах кровли деревянные бруски устанавливаются на ребро.

Кровля – самый верхний покров крыши, защищающий все конструктивные элементы здания от атмосферных осадков и отводящий воду на землю. Поэтому основным требованием, предъявляемым к кровле, является водонепроницаемость.

Кровля может быть выполнена из различных строительных материалов: стальных и асбестоцементных листов, промышленных рулонных и местных строительных материалов (глиносоломенных, глинокамышовых и т. д.).
