Чердак – это помещение, которое находится между крышей и верхним (чердачным) перекрытием здания. Как правило, в нем устанавливают водяные баки, прокладки разводных труб отопления и размещают сборные каналы и камеры вентиляции.

В индивидуальном доме проветривание чердака осуществляется через слуховые окна, а также через приточные отверстия под карнизом и вытяжные в коньке крыши. Данные приспособления призваны бороться с конденсатом, который образуется в результате проникновения влажного воздуха из кухни, санузлов и лестничных клеток.

Слуховые окна изобрел русский мастер Слухов, который, возглавляя артель, осуществлял строительство московского Манежа в 1824 г. При монтаже крыши мастер не предусмотрел устройства для проветривания чердака. После того как крыша накалилась на солнце, в чердачном помещении произошло расширение воздуха, что привело к деформации крыши. Об этом происшествии стало известно Александру I. Надо было срочно спасать положение. Слухов вернул крыше первоначальный вид, устроив на чердаке специальные окна для проветривания. Впоследствии они были названы слуховыми.

Чердачное пространство можно использовать для хозяйственных целей, например разместить в нем мастерскую. Для этого необходимо укрепить чердачное перекрытие, чтобы избежать его провисания. Кроме этого, надо позаботиться об освещении, которое может быть естественным и искусственным. Для обеспечения первого требуется устройство чердачных окон, для второго – электрическая проводка.

Чердак можно также оборудовать под помещение для сушки белья. Для этого следует предусмотреть наличие дополнительных вентиляционных устройств.

Чердачное помещение может служить в качестве кладовки для хранения различных материалов и инструментов.

Однако в последнее время развитие строительства, разработка рациональных планировочных решений, появление новых высококачественных материалов сделало возможным использование чердака в качестве жилого помещения.

Прежде чем приступить к составлению плана обустройства чердачного помещения, необходимо решить, станет ли оно автономной квартирой или будет использоваться в качестве дополнительной жилой площади. В первом случае требуется определить степень пригодности чердака, которая зависит как от его размеров, так и от возможности размещения на нем приспособлений, необходимых для устройства кухни, ванной комнаты и туалета. Во втором случае конструирование пространства будет обусловлено архитектурными особенностями крыши (тип крыши, угол наклона скатов). Площадь чердака может быть неделимой, то есть полностью использоваться под гостиную, кабинет, детскую комнату.

Составление чертежной документации лучше поручить специалисту, который сумеет включить необходимые вспомогательные помещения (прихожие, коридоры и др.) в общее пространство. Самостоятельное планирование чердачного пространства может вызвать определенные трудности, обусловленные его ограниченной площадью.

Ниже приводится несколько вариантов обустройства чердачного помещения.

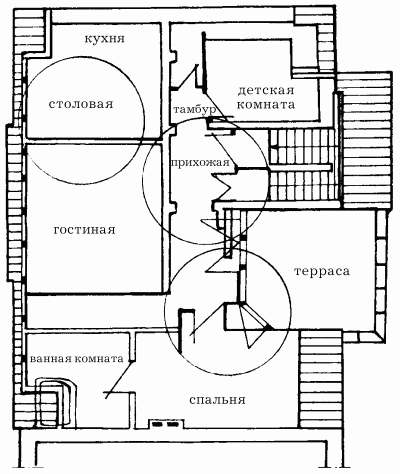

Оригинальность данного проекта (рис. 138) заключается в том, что площадь прихожей оказывается включенной в жилую зону. Спальная комната и прихожая имеют выход на террасу. Балконная дверь обеспечивает прекрасное естественное освещение прихожей.

Рис. 138. Чердачная квартира с террасой на крыше.

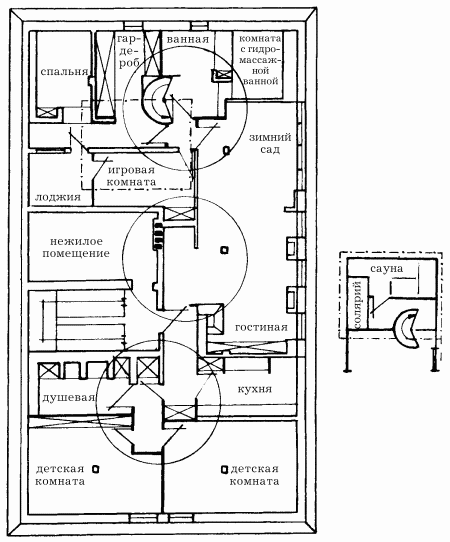

Необычным в данном варианте (рис. 139) является отсутствие двери в прихожую, из-за чего она воспринимается как продолжение жилой части дома. С другой стороны, отсутствие двери значительно повышает слышимость из жилых помещений в детских комнатах. Для ее уменьшения предусмотрен небольшой тамбур, который ведет в детскую душевую и туалет.

Рис. 139. Чердачная квартира для семьи из пяти человек.

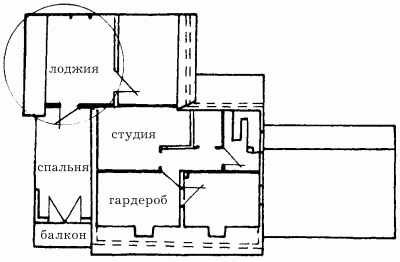

Отличительной особенностью этого проекта (рис. 140) является обилие стеклянных поверхностей. Спальная комната имеет выход на балкон и лоджию.

Рис. 140. Чердачная квартира для родителей.

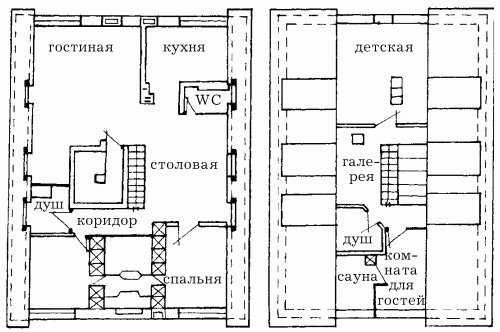

Оригинальность этого варианта (рис. 141) заключается в том, что гостиная, столовая и кухня располагаются на общем пространстве. Однако кухня остается изолированной благодаря наличию второго уровня.

Рис. 141. Двухуровневая чердачная квартира.

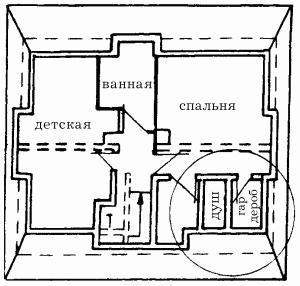

Данный проект (рис. 142) интересен тем, что предполагает использование чердака в качестве спальной зоны нижней квартиры.

Рис. 142. Спальная зона на чердаке.

Можно устроить здесь же детскую и взрослую ванные комнаты и гардеробную или поставить платяной шкаф.

Необычность этого проекта (рис. 143) заключается в том, что чердачное помещение предполагается использовать для занятий гимнастикой, аэробикой, культуризмом и др. Можно также расположить на нем ванную комнату, чтобы после занятий спортом не пришлось спускаться вниз принимать ванну.

Рис. 143. Спортивный зал на чердаке.

Как известно, на чердаке скапливается влага, которая проникает на него с нижних этажей и выводится с помощью вентиляционных устройств. Можно сказать, что чердак представляет собой промежуточную зону между жилым помещением и улицей.

В том случае, если он используется в качестве жилого помещения, промежуточная зона отсутствует. Тогда влага, образуемая в результате дыхания, купания и приготовления пищи, принимает форму невидимого пара.

Вследствие перепада давления между внутренним помещением и наружным пространством образуется пар, который стремится выйти наружу сквозь элементы крыши. Данный процесс протекает на молекулярном уровне.

Кроме этого, необходимо отметить, что количество пара в воздухе закрытого помещения прямо пропорционально температуре воздуха в нем. Иными словами, теплый воздух содержит намного больше пара, чем холодный. При понижении температуры в помещении воздух лишается возможности удерживать влагу, которая оседает в виде воды. Это происходит в том случае, когда водяной пар изнутри проникает в нижние слои кровли, на которых оседает влага. Чтобы избежать этого, необходимо устранить воздушные неплотности кровли, сквозь которые влага из помещения проникает внутрь крыши и способствует ее разрушению.

Воздушные неплотности могут появиться по причине недостаточной герметичности паро– и гидроизоляционных слоев.

Чтобы этого не произошло, их устройство следует осуществлять с соблюдением всех правил.

Для крыш, имеющих скаты, предусмотрены следующие виды изоляции: между стропилами, на стропилах и под стропилами. Чаще всего выбирают первый способ устройства изоляции (рис. 144), что обусловлено его относительной простотой.

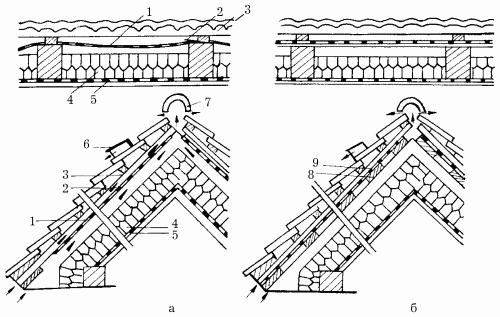

Рис. 144. Изоляция между стропилами: а – с прокладной лентой; б – с деревянной обшивкой и защитным слоем; 1 – прокладная лента; 2 – контрбрусья; 3 – обрешетка; 4 – теплоизоляция; 5 —гидроизоляция; 6 – черепица; 7 – вентиляционный конек; 8 —деревянная обшивка; 9 – защитный слой.

При нем без изоляции не остается ни один участок крыши. Защищенными оказываются стыки крыш со стенами, с оконными рамами, с дымовой трубой и т. д.

Вентиляционное пространство между верхней частью теплоизоляции и гидроизоляцией должно составлять не менее 2 см. В процессе протягивания гидроизоляционного слоя необходимо следить за тем, чтобы он не провисал. Провисшие участки этого слоя создадут препятствие для осуществления нормальной вентиляции воздуха. В качестве гидроизоляционного слоя может использоваться минеральное волокно, которое имеет тенденцию к увеличению объема в уложенном виде на 10–30 %. Поэтому при монтаже изоляции требуется сократить его расход на ту же величину. Если глубина стропил недостаточна для укладки изоляции и не позволяет оставить место для вентиляции, можно нарастить их с помощью досок и брусьев.

Другим способом освобождения вентиляционного пространства служит разделение изоляционного слоя на 2 части. Одну половину укладывают между стропилами, а другую – над ними.

К одним из последних достижений науки можно отнести изоляционные системы с диффузионной прокладной лентой.

В результате их применения устраняется необходимость устройства пространства между тепло– и гидроизоляцией. Изоляция на стропилах (рис. 145) имеет целый ряд преимуществ. Во-первых, она сама не является проводником тепла. Изолирующая оболочка располагается над несущей частью крыши и предохраняет ее от воздействия атмосферных явлений. Кроме этого, при таком виде изоляции стропила в помещении остаются на виду, что придает чердачному пространству деревенский уют.

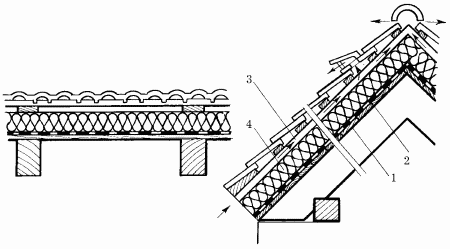

Рис. 145. Изоляция на стропилах: 1 – обшивка; 2 – защитный слой; 3 – контрбрусья; 4 – теплоизоляция.

Изоляция под стропилами (рис. 146) имеет достаточно важное преимущество: она делается сплошной, пространства для вентиляции не требуется.

Рис. 146. Изоляция под стропилами: а – с прокладной лентой; б – с обшивкой и защитным слоем.

В качестве данного вида изоляции применяются панели из минерального волокна. Недостатком такой изоляции является уменьшение кубатуры чердака.

Большой популярностью пользуются такие изоляционные материалы, как стиропор, полистироловый пенопласт и PUR-пенопласт, которые по своей структуре являются разновидностями минерального волокна. В качестве материала для изоляции можно использовать только те, которые одобрены Институтом строительной техники. Они имеют знаки отличия, например этикетку с буквой «U». Только покупая одобренные материалы, можно быть уверенным в их качестве, надежности и пожарной безопасности. На этикетке со знаком «U» указывается группа теплопроводности материала. Оптимальным набором необходимых качеств обладают изолирующие материалы группы 040 или 035.

В том случае, если оборудование чердачного помещения осуществляется в доме, который построен давно, следует проверить состояние всех элементов крыши.

Старые стропильные фермы могут поражаться насекомыми. Причем на первый взгляд деревянные стропила не производят впечатления поврежденных. Однако при отпиливании куска дерева могут обозначиться ходы насекомых.

Сильно поврежденные элементы крыши необходимо заменить, остальные – просанировать специальными составами, выполненными на базе искусственных смол. Данные меры помогут обеспечить качественную гидро– и теплоизоляцию крыши.

При устройстве чердачного пространства под жилое помещение необходимо помнить, что это повлечет за собой увеличение нагрузки на чердачное перекрытие. Например, вес наполненной ванны или газовой плиты может способствовать его провисанию. Во избежание этого перекрытие следует усилить.

Материалы, применяемые для усиления перекрытий, должны обладать такими качествами, как прочность, надежность, гигиеничность.

К современным материалам, обладающим перечисленными свойствами, можно отнести дерево, гипсокартонные панели, пористый бетон и плитку.

Дерево можно назвать своеобразным регулятором климата в помещении, так как оно обладает способностью принимать и отдавать излишнюю влагу.

Данный материал выпускается в виде профильных деталей (панелей, половиц и паркета). Для изготовления внутренних стен пригодны доски, имеющие большую толщину.

Гипсокартон и гипсоволокнистые панели – идеальный материал для отделки внутренней стороны кровли и стен.

Их главная составная часть – гипс – обладает теми же качествами, что и дерево. Кроме этого, данные материалы представляют собой прекрасную основу для нанесения сухой краски.

Пористый бетон используется для кладки внутренних стен, сооружения второго уровня пола или облицовки ванной комнаты.

Из этого бетона можно изготавливать даже кухонную мебель. Данный материал выпускается в виде небольших блоков.

Плитка применяется для облицовки ванной комнаты и кухни, хотя ею можно выстелить даже пол в жилой части дома.

При проведении облицовочных работ необходимо следить за тем, чтобы между плиткой и обрабатываемой поверхностью не оставалось пустот.

В качестве основы для укладки плитки не рекомендуется использовать деревянные балочные перекрытия. Плитка обладает целым рядом достоинств: гигиеничностью, эстетичностью, легкостью уборки.

Массивное железобетонное перекрытие не требует перед настилом пола подготовительных работ, деревянному – необходима санация.

В старом доме перед настилом следует заменить межбалочную засыпку, которая располагается на ложном перекрытии. Она необходима для обеспечения дополнительной звукоизоляции пола (рис. 147).

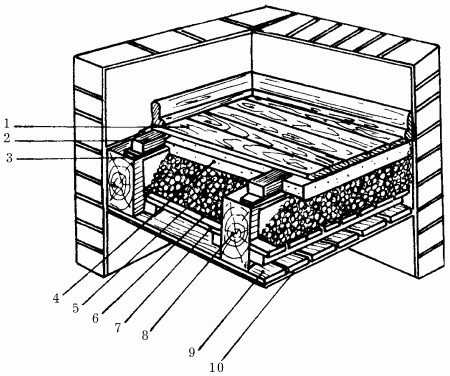

Рис. 147. Деревянное балочное перекрытие: 1 – чистовое покрытие; 2 – лаги; 3 – звукоизоляционный слой; 4 – засыпка; 5 – старая засыпка; 6 – картон; 7 – черный пол; 8 – балка перекрытия; 9 – обрешетка; 10 – чистая штукатурка.

Одновременно с осмотром засыпки необходимо определить состояние балок. Особое внимание при этом следует уделить балочным головкам, закрепленным кладкой: повреждение их насекомыми или плесенью ставит под угрозу надежность перекрытия. Поврежденные балки следует заменить. В том случае, если чердачное перекрытие обладает повышенной прочностью, целесообразно устроить полы из цемента, особенно в помещениях, где возможен избыток влаги (ванная комната). Такие полы не только не пропустят воду внутрь несущих конструкций, но и послужат подушкой для последующих облицовочных работ.

Размеры окон и их количество определяются индивидуально. В законодательных документах содержится только одно требование: поверхность остекления должна составлять от 1/8 до 1/10 жилой площади. Например, при жилой площади 120 м2площадь окон должна составлять от 12 до 16 м2.

Кроме этого, на конфигурацию окон оказывают влияние такие факторы, как глубина помещения, цвет обоев и мебели, отсутствие или наличие тонирования стекол (рис. 148).

Рис. 148. Вариант цветового оформления окна.

Цвет, в который окрашены рамы и оконная коробка, также оказывает влияние на освещенность. Белая поверхность коробки зрительно увеличивает площадь окна и дает лучший коэффициент освещенности.

Правильный выбор места расположения окон – залог качественного освещения и удобства эксплуатации.

Верхний и нижний обрезы окна необходимо планировать так, чтобы обеспечить максимальный обзор из окна. Нижний обрез (подоконник) должен располагаться на высоте 80–100 см, причем при 90 см в окно можно смотреть сидя. Верхний обрез лучше расположить на высоте 180–200 см.

В том случае, если требуемая высота окна превосходит параметры серийных образцов, допустимо использование оконной рамы с клином (рис. 149).

Рис. 149. Оконная коробка с выступом, оборудованная рамой с клином.

В этом случае угол наклона окна оказывается меньше, чем аналогичный показатель крыши. Таким образом, меньшая высота окна обеспечит нужное расстояние нижнего и верхнего обрезов от пола.

Окна могут размещаться рядом друг с другом или друг над другом, образовывая целую «оконную кассету» (рис. 150).

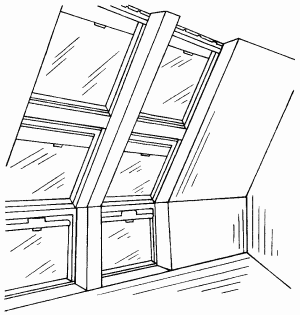

Рис. 150. Вариант комбинированного расположения чердачных окон.

Для этого выпускаются стандартные переплетные блоки и элементы для полуэтажей, то есть внешних кирпичных стен, являющихся частью чердачного помещения. При этом вертикальные элементы должны состыковываться с наклонными в кровле.

Рукоятку окна целесообразно расположить вверху в том случае, если оно расположено низко, на подоконнике стоят цветочные горшки или прямо перед окном установлена мебель. Нижняя рукоятка удобна в случае высокого расположения верхнего обреза окна и небольшой величине угла наклона крыши.

Чердачные окна современных конструкций можно протирать и мыть, не подвергая себя опасности. Их створки открываются таким образом, что становится доступным любой участок окна и внешняя сторона стекла протирается так же легко, как и внутренняя.

В летний период комфортность жилья зависит от возможности дозировать световое излучение. Это достигается с помощью различных приспособлений.

Для регулирования освещенности используются жалюзи, которые можно закрепить в любой позиции.

Жалюзи могут иметь специальное серебряное покрытие. При обращении серебряных пластинок внутрь тепловое излучение уменьшится, температура в комнате понизится. Если в зимний период серебряную сторону обратить наружу, она будет отдавать больше тепла в пространство, в результате чего произойдет экономия энергии.

Для их управления может использоваться шторный шнур или пульт дистанционного управления.

Достоинство штор заключается в том, что окно остается свободным. Его можно открывать даже при задернутых шторах.

Их изготавливают из несминаемого материала. Дневной свет приглушается за счет горизонтальных складок. Эти шторы защищают внутреннее пространство чердака от солнечных бликов.

Особенность данного приспособления заключается в том, что оно крепится над окном снаружи. Благодаря этому стекло не нагревается и не пропускает в помещение ультрафиолетовое и тепловое излучение, отчего в летний период в помещении сохраняется прохлада.

Они выполняют те же задачи, что и складчатые шторы. Выпускаются также специальные рольставни, выполняющие термозащитные функции.

Данное приспособление может иметь различную конфигурацию и расцветку.

Надежная дозированная вентиляция может быть фронтальной, циркуляционной и постоянной.

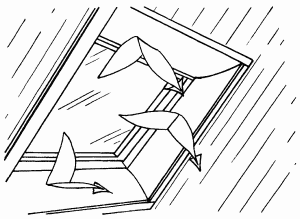

Непосредственно при осуществлении фронтальной вентиляции створка окна открывается или откидывается бесступенчато.

Применение циркуляционной вентиляции позволяет фиксировать створки в определенном положении. Это может понадобиться для защиты детей или в случае непогоды. В этом случае свежий воздух будет поступать снизу, а комнатный – уходить сверху.

Постоянное проветривание, осуществляемое с помощью фильтра, позволяет вентилировать чердак без открывания окон. При таком способе проветривания свежий воздух поступает в помещение, а пыль, насекомые и снег остаются снаружи.

Для сообщения чердачного помещения с последним этажом дома используются лестницы различных конструкций. Существуют определенные требования, предъявляемые к устройству лестницы: она должна быть удобной, прочной, безопасной, иметь необходимую пропускную способность (ширину) для переноса мебели, оборудования и эвакуации людей в экстренных случаях. Кроме этого, она должна соответствовать противопожарным требованиям.

Для того чтобы лестница органично вписалась в общий вид, при ее проектировании необходимо учитывать стиль отделки жилой части дома.

Лестница состоит из двух основных элементов – площадок и лестничных маршей. Марш представляет собой функциональный и конструктивный элемент, соединяющий 2 лестничные площадки и опирающийся на них. Он состоит из ряда ступеней. Ступени крепятся на двух или одной наклонной балке. Несущие балки, расположенные под ступенями, называются косоурами, а по бокам ступеней – тетивами.

Лестничные марши и площадки должны иметь перила (ограждения с поручнями).

Лестницы бывают одно-, двух– или трехмаршевыми. По самой форме их можно разделить на прямолинейные, с поворотом, криволинейные и винтовые (рис. 151). В индивидуальном строительстве целесообразно применять одномаршевые прямолинейные или с поворотом и двухмаршевые лестницы.

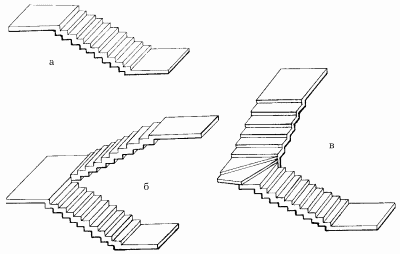

Рис. 151. Виды лестниц: а – одномаршевая; б – двухмаршевая; в – с поворотом.

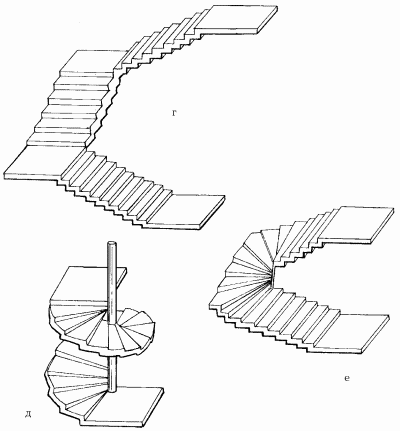

Рис. 151. (продолжение) Виды лестниц: г – трехмаршевая; д – винтовая; е – круглая.

Данный конструктивный элемент занимает достаточно много места, что вызывает определенные неудобства. Одной из самых главных задач архитектора является устройство как можно более компактной лестницы. Для этого целесообразно использовать лестницу с поворотом, не имеющую промежуточных площадок для отдыха. Кроме этого, рекомендуется снабдить ее так называемыми забежными ступенями. Особенность данного устройства заключается в том, что ступени как бы забегают одна под другую. В самом узком месте (внутренний участок поворота) ширина ступени должна составлять не менее 100 мм.

Горизонтальная часть ступени называется проступью, а промежуток между 2 соседними проступями – подступенком.

Количество ступеней в одном лестничном марше должно колебаться в пределах от 3 до 18.

Ширина лестничных маршей представляет собой расстояние между перилами или между стеной и перилами. Для того чтобы люди, идущие навстречу друг другу, могли разминуться, это расстояние должно составлять не менее 900 мм.

Удобство пользования лестницей определяется также ее уклоном, который представляет собой отношение подступенка к проступи или отношение марша к его горизонтальной проекции. Для сохранения постоянной ритмичности движений по лестнице ее уклон должен составлять около 27°.

Для удобства хождения по лестнице проступь не должна быть меньше длины ступни человека. Ширину ступени можно увеличить на 30–50 мм за счет напуска проступи над подступенком.

В кирпичных и деревянных двухэтажных домах целесообразно применять открытые деревянные лестницы, которые прекрасно вписываются в интерьер дома, выполняя не только коммуникационную, но также и декоративную роль. В качестве материала для их изготовления лучше применять дерево дуба, сосны или лиственницы. Легкие лестницы, ведущие на мансарду, обычно располагают отдельно от основной, но недалеко от нее. Опорой для них служат балки перекрытия.

Большое распространение получили винтовые лестницы, так как они занимают в помещении немного места, могут размещаться в середине комнаты или у стены, красивы, нетрудоемки и не требуют больших материальных затрат. Несущей центральной опорой такой лестницы обычно служит металлическая труба, к которой по окружности через интервалы 150–200 мм консольно привариваются клиновидные проступи длиной от 700 мм. Проступи могут быть деревянными, пластмассовыми и из нержавеющей стали с шероховатой верхней поверхностью. Подступенок может отсутствовать, а крепление может осуществляться путем присоединения широкого торца ступеньки к стойке перил или к ограждающей трубе.

Ступени веерной лестницы, изготовленные из дерева или бетона, располагаются вокруг кирпичного столба, на который они опираются узким концом. Широкий конец ступеней опирается на стены, которые ограждают лестницу.

Иногда для подъема в мансарду можно использовать легкие приставные крутые лестницы типа стремянок. К ним относится лестница, получившая название «утиный шаг» (рис. 152). В таком варианте проступи подразделяются на левые и правые и заходят одна на другую на предназначенную для каждого отдельного случая высоту ступени.

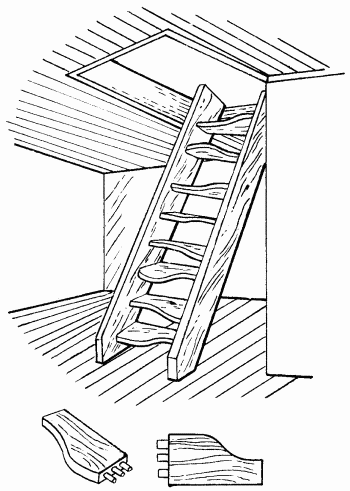

Рис. 152. Лестница «утиный шаг».

Проступи имеют усеченную форму, они рассчитаны на то, чтобы нога опиралась только на широкую часть ступени. Ступени опираются на тетивы или деревянные либо металлические косоуры.

В том случае, если отопительные, водопроводные и канализационные трубы были подведены к чердаку во время его постройки, при планировании остается выяснить только 2 проблемы: находятся ли вводы там, где желательно владельцу, например в ванной комнате или на кухне, и как обеспечить подогрев воды.

Существует 2 способа устройства отопления чердачного помещения.

Так, в первом случае чердак подключается к имеющейся в доме центральной котельной, во втором же а нем устраивается автономная отопительная система в виде кухонного водонагревателя.

Одним из последних достижений технической мысли можно считать электрические автоматические нагреватели.

С помощью компьютера им задается определенный температурный режим, мощность и объем воды. В результате этого происходит экономия энергии.

Во избежание лишних энергетических затрат следует выбирать минимальные расстояния подводки коммуникаций, например кухню и ванную комнату лучше расположить по соседству. В этом случае электрический нагреватель будет обеспечивать обе точки горячей водой с минимальными затратами.

Бывает так, что возможность подключения чердачного помещения к имеющейся в доме отопительной системе отсутствует. В этом случае необходимо предусмотреть установку автономного устройства.

Перед этим требуется рассчитать потребность обогрева. Если теплоизоляция крыши соответствует нормативам, потребность обогрева 1 м2обеспечивается 80–100 Вт. Рассчитать приблизительную общую тепловую мощность, требуемую от обогревателя, можно, умножив эту величину на число квадратных метров площади чердачного помещения. В зависимости от рассчитанной теплопроизводительности выбирается вид энергии. В качестве него лучше использовать газ, так как мазутные горелки имеют низкую производительность (10 кВт).

Газовое отопительное устройство в виде поэтажных нагревателей легко приспособить для своих целей и обеспечить экономичный обогрев.

Отопительные котлы, необходимые для данного вида отопления, имеют массу достоинств: небольшие размеры, несложность установки даже в кухонном отсеке и др.

Газовые отопительные приборы могут работать независимо от атмосферного воздуха. Система подачи воздуха и отвода продуктов горения может иметь вертикальное и горизонтальное расположение. В последнем случае ее элементы проходят сквозь плоскую или наклонную крышу в диапазоне 25–50°. Для системы, которая не зависит от атмосферного воздуха, пригодна старая дымовая труба. Экономически выгодным в небольшой системе является совместное решение проблем отопления и горячего водоснабжения. Комплексная централизованная отопительная система требует наличия автономного снабжения горячей водой.

Для достижения максимальной экономичности центрального отопления теплоподачу необходимо регулировать. Это можно делать с помощью термостата – отопительного прибора, который осуществляет дозированную теплоподачу в конкретном месте. Кроме этого, существуют высокотехнологичные, управляемые микропроцессорами регулирующие приборы, выполняющие несколько функций, одной из которых является индивидуальная регулировка функционирования – в течение ночи или с перерывом на дневное время. Следует избегать переохлаждения таких приборов. Регуляторы могут реагировать на прочие источники тепла, находящиеся в помещении (естественное освещение, осветительные приборы).
